快速成型技术怎么选？聊聊工业级应用的实战经验

说实话，搞了这么多年制造，我见过太多企业在快速成型上栽跟头。不是设备不行，是思路不对。上个月，一个医疗器械客户拿来一个手术导板的设计图，说第二天就要用。我们连夜用SLA打出来，配合后处理，第二天一早送到手术室。那一刻，你会觉得这技术真给力。

但问题来了：很多公司以为快速成型就是买台3D打印机，然后按一下打印键。哪有那么简单。快速成型是一套系统工程——从设计优化、工艺选择、材料匹配到后处理，每一步都是坑。今天我就把这几年的实战经验摊开讲，你未必全用得上，但至少能少走弯路。

快速成型，说白了就是让产品从图纸变成实物的最快路径。过去等模具要一个月，现在呢？一夜之间，样件就能摆在你桌上。但速度快了，误区也多了。比如很多人只盯着打印速度，却忽略了尺寸精度和表面质量。

一、快速成型的真正价值在哪里？

有人说，快速成型不就是打个样吗？大错特错。它的核心价值在于加速决策。有了实物，工程师能直观地发现设计缺陷，销售能给客户展示，老板能判断项目下一步走向。这个价值，连电脑仿真都替代不了。

举个例子。我们做过一个汽车风道项目，客户要求验证装配和密封性。一开始用FDM，便宜，但表面粗糙，密封不住。后来换成SLS，尺寸精度好了，但表面颗粒感强，最后用SLA配合打磨和喷砂，才算合格。你说哪种工艺最好？没有最好，只有最合适。

💡所以，快速成型的第一课：不要问“哪种工艺最好”，要问“我的项目需要什么”。

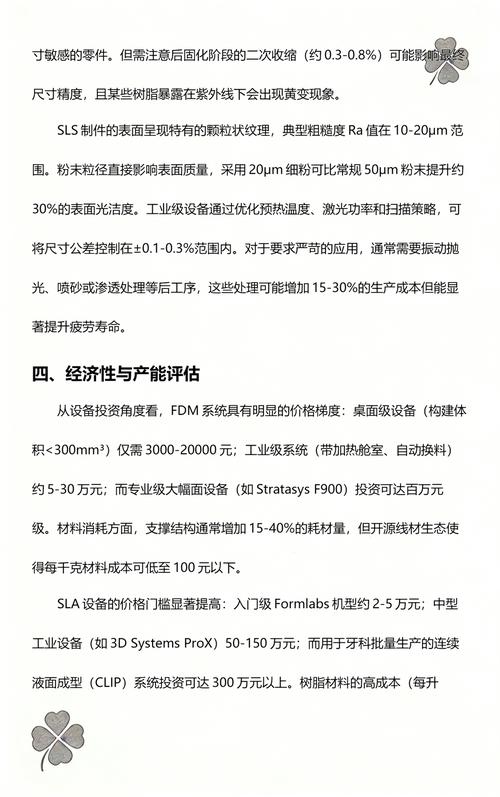

现在市面上的工艺五花八门，选型确实头疼。我根据实战经验，给你排个序：

这里有个小技巧：如果预算有限，可以组合使用。比如用FDM打内部骨架，外部关键面用CNC加工，然后粘接。我们经常这么干，成本能降一半。

材料是快速成型最大的坑。数据表上的拉伸强度、弹性模量看着漂亮，但实际工况下完全两回事。比如普通光敏树脂，80℃就软了，你做个放在发动机舱的样件，一热就变形。我建议你多问供应商一句：玻璃化转变温度是多少？吸湿性如何？

后处理更是被人忽视的重灾区。SLA件要去支撑、打磨、抛光、喷漆，步骤比打印还多。SLS件虽然不用去支撑，但表面有粉，需要喷砂或染色。你以为3D打印是“免加工”的？太天真了。

前几天我做了一个透明导光罩。用普通树脂打出来，内部全是气泡，透明度差得没法看。后来换了DLP，配合脱泡工艺，才勉强达到光学级要求。过程非常折腾，但结果让人有成就感。所以，选材料要围绕你的最终用途，别被“通用材料”四个字骗了。

快速成型不是终点。当你的设计定型，年产量达到几千件以上，就该考虑开模了。注塑件的成本、强度和一致性，增材制造目前还追不上。但有些结构，比如异形冷却水道，传统模具做不出来，这时候金属3D打印反而成了救命稻草。

✅我的建议是：利用快速成型做前期验证，然后无缝过渡到模具。现在很多供应商提供“快速模具”服务，用软钢或铝做简易模具，几十件到几百件的小批量，成本和时间都友好。

问：快速成型件的强度能和注塑件一样吗？

答：多数情况达不到。增材制造的层间结合力是短板，尤其是冲击强度。不过，通过优化结构设计（比如加加强筋、调整壁厚），以及选择合适材料，可以接近注塑件的80%左右。如果要求苛刻，可以用金属打印加固溶处理，性能几乎能持平，但成本很高。

问：打一件样品要多久？

答：这得看工艺的复杂度。简单FDM件，几小时；SLA通常半天；SLS需要一天；金属打印两三天。但别忘了，后处理时间往往更久。所以我们报价时，都是“打印+后处理”打包算。着急的话，可以沟通加急，但费用会上去。

快速成型不是万能的，但它是产品开发中一把不可或缺的利器。别迷信贵设备，也别一味追求便宜。想想你为什么要做样件——为了验证设计，为了展示，为了测试。把这个目的想清楚，你选型自然不纠结。

现在国产设备，讲真，进步真不小。我们公司测试过几台国产SLA和SLS，精度和稳定性和进口差距越来越小，价格却便宜一大截。如果你预算有限，不妨给国产设备一个机会。

好了，就聊到这儿。如果你有具体的选型问题，评论区见。我会挑几个典型的，单独写一篇。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：快速成型技术怎么选？聊聊工业级应用的实战经验 https://www.dachanpin.com/a/tg/67248.html
