很多做铝加工的老板，都栽过阳极氧化的坑。
不是做完表面发花，就是用半年就生锈，好好的一个产品，最后卡在最后一步报废。
这东西看起来简单，门道真的比你想的多。
铝本身活性极高，放在空气中自己就会长出一层氧化膜。但这层膜只有几个纳米厚，软，一碰就花，根本挡不住腐蚀和磨损。

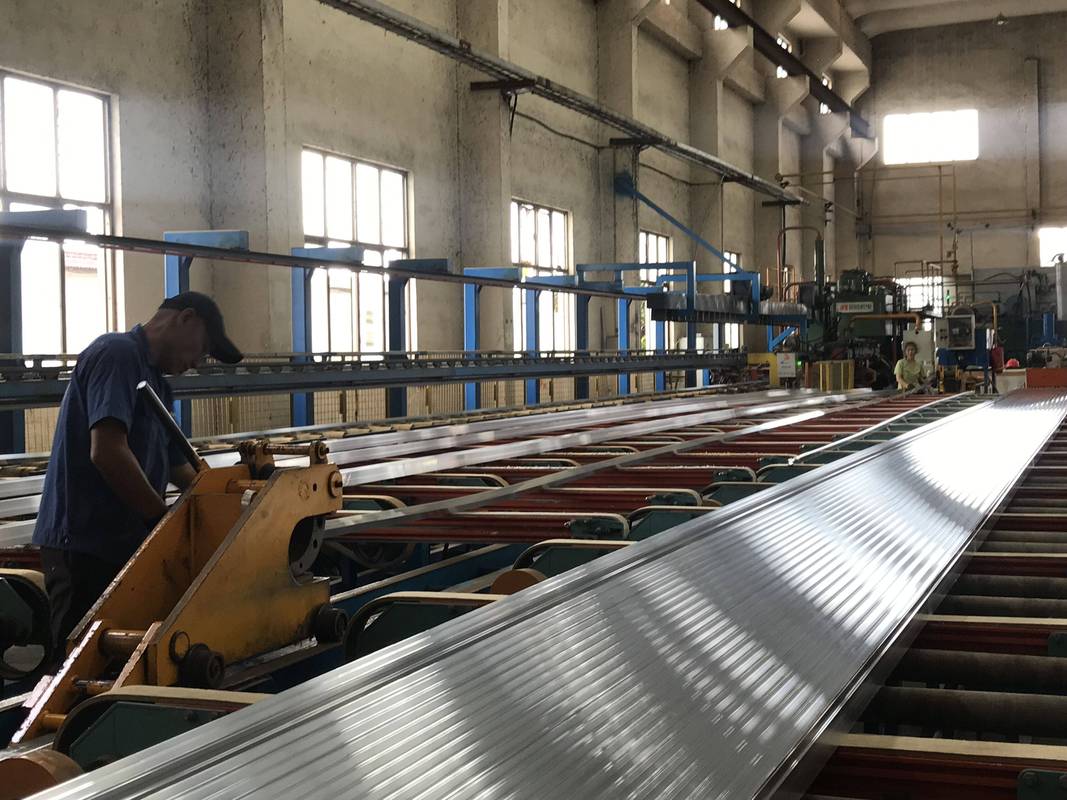

阳极氧化是人工在酸性电解液里，给铝件通电流，让铝表面长出一层
现在新能源汽车的电池包结构件，光伏电站的支架铝型材，甚至航天飞行器的蒙皮，全靠这层阳极氧化膜撑着。同样的铝料，做不做氧化，使用寿命差几十倍。
问：普通阳极氧化和硬质阳极氧化到底怎么选？
答：完全看用途。如果做消费电子外壳、室内装饰铝型材，普通阳极氧化十几微米就够，还能轻松上色做出各种磨砂、哑光效果，好看成本还低。如果做耐磨的机械零部件、户外承重结构件，那必须选硬质阳极氧化，膜厚一般都超过50微米，硬度能到HV300以上，比普通低碳钢的表面硬度还高，用上一二十年都磨不穿。
问：阳极氧化能做在其他金属上吗？
答：能，但最成熟、用得最多的还是铝和铝合金。镁、钛也能做，但工艺成本高得多，一般都是特殊领域才用，民用产品九成九都是铝用阳极氧化。
说实话，这两年阳极氧化工艺变了不少，核心都是环保逼出来的。
原来的铬酸阳极氧化虽然成膜均匀韧性好，但是因为六价铬的致癌性和环保风险，现在国内绝大多数合规工厂都已经停止使用，转而改用性能接近的硫酸阳极氧化加封闭处理工艺，成本只涨了一点，环保完全达标。
还有什么新东西？现在脉冲阳极氧化已经慢慢普及开了。原来的直流阳极氧化做薄铝件，容易烧穿，做复杂形状的工件，角落和平面膜厚差一倍都有可能。脉冲阳极氧化可以精准控制电流密度，复杂构件的膜厚误差能控制在10%以内，精度高太多。
彩色阳极氧化也升级了。原来用无机盐染色，放户外一年就褪色，现在主流都用有机染料加高温封孔，耐晒性提高了五六倍，户外广告牌的铝外壳放五六年都跟新的一样，这点真的进步太大。
我干这行快二十年，见过太多人死在不起眼的细节上。

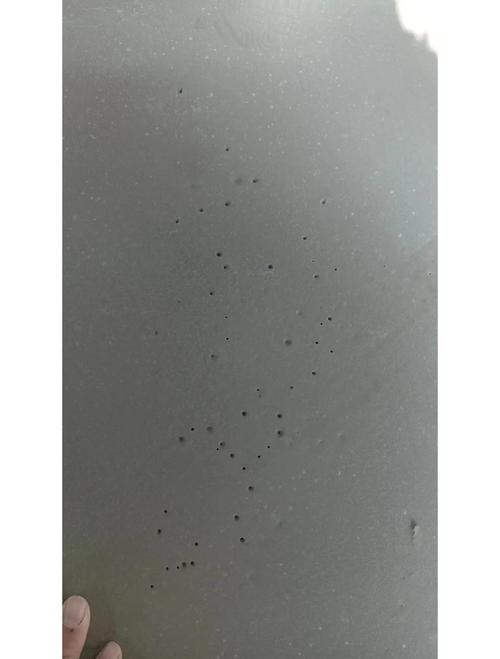

✅ 铸件做阳极氧化，一定要提前做除气除砂处理。铸件里面带的气孔砂眼，氧化的时候会藏电解液，做完用不了三个月就会从里面往外起泡发花，直接整批报废。
❗ 薄铝件氧化前，一定要做应力消除。我上个月还碰上个客户，1mm厚的铝散热片，没做应力释放，做完氧化直接弯成了香蕉，几万件全废，损失小十万，心疼死了。
💡 工序顺序绝对不能错。所有切割、焊接、机加工全都做完，最后一步再做阳极氧化。
很多人刚入行搞不懂顺序，先氧化再加工，出问题的太多了。我再给你说透点：
阳极氧化膜是陶瓷性的，又硬又绝缘，焊接根本融不上去，机加工磨的时候还容易崩膜，崩了就补不了，只能扔。
别贪小便宜找小厂做。很多小厂为了省成本，封孔工序偷工减料，冷封闭不加镍，甚至不做封闭，你拿到手看起来好好的，放户外不到一年就生锈，你找他说理，人家早就换报价单了。现在正规厂做中温封孔，每公斤也就多收两毛钱，换来二三十年的耐腐蚀，真的值。
出口的单子更要注意，欧盟RoHS对重金属卡得特别严，一定要提前要求厂家提供环保检测报告，别因为氧化工艺不合规，整柜被退运，那真的亏到姥姥家。
说白了，阳极氧化不是什么高大上的黑科技，但是真的考验工厂的细节把控能力。选对工艺，找对工厂，能给你省不知道多少后续的麻烦。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化：铝加工行业被低估的核心工艺 https://www.dachanpin.com/a/tg/68985.html
