跑过新建高速产线的工程师都懂。
设备联调的时候,啥问题都出来了。机器人抓料,差一毫秒,整盒电芯就废了。机器视觉拍出来的4K检测图,传一半卡了,整线停摆。不同厂商的控制器,通信协议不对,光改兼容就改了一个月。
这不是个例。现在工业自动化越往高端走,对网络的要求越离谱——既要低延迟、稳延迟,还要能扛得住大带宽的数据传输,还要所有设备能互联互通。
放在五年前,这个需求还能拆成三套网解决:实时控制走专用工业总线,视频走普通以太网,数据采集走无线。现在不行了。
新能源车焊装线的六轴机器人协同,要求抖动控制在1微秒以内;锂电分选线要一边传实时控制信号,一边传4K缺陷检测图,还要同步把数据传到边缘平台做实时计算。拆成三套网,布线成本高,维护麻烦,出问题排查都要半天。
问:TSN不就是个工业以太网吗?和原来用的PROFINET有啥区别?
答:很多人都搞混这个点。原来的各类工业以太网,都是在标准以太网基础上改的私有协议,各家做各家的,不同品牌设备互通要转码,麻烦得很。时间敏感网络(TSN)是IEEE出的国际标准,直接给标准以太网加上了
的能力,不管你是机器人控制器还是视觉相机还是PLC,只要符合TSN标准,就能在同一个网络里跑,实时性要求高的控制流走优先级高的通道,非实时的大流量数据走普通通道,互不干扰。
问:所有工厂都要换TSN网络吗?我家老产线要不要跟风升级?
答:当然没必要。如果你做的是普通低速机加工,产线一天没几个动作,原来的网络用的好好的,犯不着花那个钱动大手术。但要是你新建的高速产线,要做多设备协同,还要上实时质量检测、边云协同,那TSN真的是比拆多套网划算太多的方案。
我跑过近十个国内TSN落地项目,见过太多冤枉钱,给你们列出来:
💡 坑1:以为买了带TSN标的交换机就完事
很多甲方招标,只要求核心交换机支持TSN,结果终端设备、PLC、机器人全是老款不支持TSN时间同步,整个网络的抖动还是上不去,该卡还是卡。几十万的交换机买回去,成了摆设。❗
💡 坑2:全链路硬拉最高配置
TSN能做到微秒级抖动,不代表你全产线所有节点都要跑微秒级配置。工厂里80%的流量其实是非实时的,比如厂区监控、后勤网络,把这些和实时控制流分开调度就行,全链路拉最高配置,预算直接翻三倍,纯纯浪费。
💡 坑3:旧改造一刀切全换设备

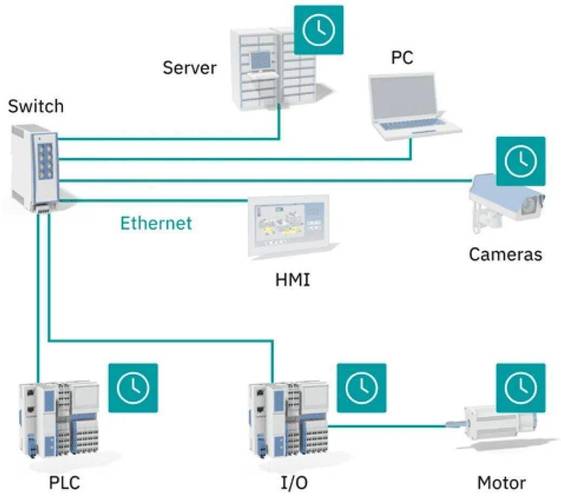

很多工厂想升级部分产线,觉得老设备不支持TSN就要全换,一套几百万出去了,其实根本不用。加个TSN网关做协议转换,就能把老设备接入TSN网络,成本不到全换的十分之一。
早两年TSN还是实验室里的概念,很多人说叫“PPT技术”,现在不一样了。
上个月我去苏州的一家新建光伏组件厂参观,整个车间用的就是统一的TSN组网,同时跑机器人焊接控制、EL缺陷检测、实时生产数据采集三类业务,原来要布三套线,现在一套就搞定,布线成本降了快35%,故障率降了近一半,少了好多协议转换的节点,出了问题直接查网络就行,不用找好几家供应商来扯皮。
不止光伏,现在国内头部的锂电、车企新建的高端产线,已经有超过20条量产线用了TSN组网,国内厂商的方案也成熟了——华为、三旺这些都有稳定的工业级TSN交换机、网关,价格比两年前降了快一半,原来一套要百万级,现在新建一条产线几十万就能搞定。
说实话,现在很多人炒工业4.0、智能制造的概念,十个有八个是飘在天上的,TSN不一样,是真真正正落到生产线上,能帮工厂降成本、提良率的技术。
不过话说回来,技术再好,也要看自己的需求。别听厂商吹两句就脑子一热全厂换,先捋清楚自己产线的痛点,该上再上,能省不少事。
