热处理为啥能决定高端轴承的寿命？90%工程师都踩过这些坑

我最近跟一家国内头部轴承厂的总工喝茶，他拍着桌子说，现在国内材料不差，加工不差，就是热处理这步没抠透，同款GCr15，做出来的轴承寿命就是差欧美三倍。

高端轴承里，热处理才是看不见的核心竞争力

绝大多数买家挑轴承，只看表面精度和品牌logo，没人会切开看内部的晶粒度分布，更不会测残余内应力。这就给了很多小厂偷工减料的空间。淬火温度差个20度，保温时间少20分钟，单炉成本能降十个点，成品卖相差不了多少，寿命直接砍半。

前些年国内高端轴承全靠进口，核心卡脖子的不是炼钢，就是热处理。现在不一样了，国内头部厂已经普遍用上低压真空渗碳加高压气淬工艺，变形量能控制在千分之一以内，比传统井式炉渗碳变形小了七成，精度保持性直接提了一个档次。问：我们做普通农机轴承，也要跟风上真空热处理吗？答：完全没必要。农机轴承载荷大但转速低、对精度要求不高，你只要把原有淬火工艺的温度曲线卡严，每炉装炉量别乱超，比花几百万换设备提升还大。我之前见过山东一家农机厂，没花一分钱添设备，只是把每炉装炉量从1.2吨降到0.9吨，保证每个工件都能均匀冷却，成品寿命直接涨了40%。就这么简单。

热处理最容易踩的三个隐形坑

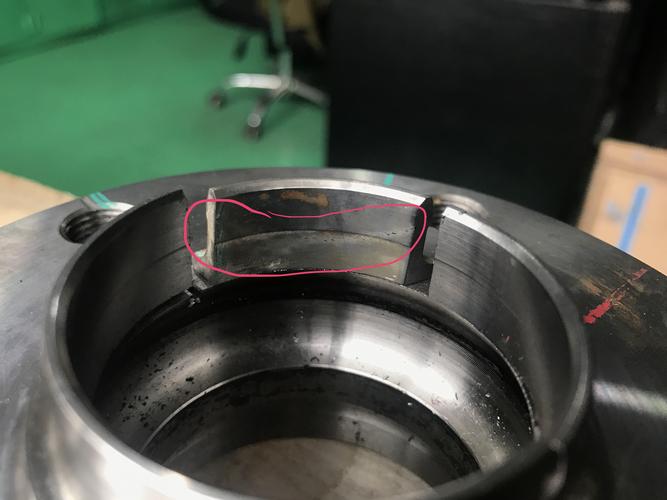

干了十几年机械，见过太多栽在热处理细节上的项目，总结下来就是三个坑： 1. ❗ 过分追求高硬度很多人默认硬度越高性能越好，GCr15轴承钢淬到66HRC还嫌不够，实际上硬度超过64HRC之后，材料脆性会指数级上升，稍微碰到一点冲击载荷，直接断成两截。合适的硬度才是核心，不是越高越好。 2. ❗ 淬火液常年不换不调现在绝大多数厂都用PAG淬火液，很多厂一用就是三五年，浓度降了舍不得补，夏天温度高了也不做冷却降温，冷却速度根本达不到工艺要求，工件芯部硬度不够，用不了半年就磨穿了。 3. ❗ 淬火后不及时回火淬火完的工件内应力极大，放的时间越久，开裂风险越高，很多厂赶订单，淬火完堆在车间等个一两天再回火，不出问题才怪。问：淬火后最晚多久必须回火？答：这个分材料和环境，一般高碳合金钢，要是夏天环境温度超过25度，最多放4个小时必须进炉回火。我早年在南方呆过，见过一家厂周五下班淬火完，忘了一批几十万的风电轴承套，放了一整个周末，周一上班拿出来一半已经裂了，那老板心疼了大半个月，半年都没缓过来。

2024年国内热处理行业的新变化

说实话，这两年国内热处理的进步真的超出我预期。以前全靠老师傅的手感，炉温准不准全凭经验，现在哪怕是不少小厂，都开始用上数字化热处理炉，每炉的升温曲线、保温时间、冷却速度全部自动记录存进系统，出了问题直接回溯，再也不会出现师傅退休工艺就丢的情况。还有就是针对高端装备的新工艺已经落地了，现在做风电主轴、盾构机轴承的头部企业，已经批量用上真空碳氮共渗热处理工艺，表面渗层均匀，残余压应力控制精准，抗疲劳寿命比传统工艺涨了两倍多，不少之前全靠进口的大型轴承，现在国内已经能自主量产，性能达到进口的八成以上，价格还便宜一半。 💡 最后说句实在话，很多老板天天想着换进口材料、买高端机床提升性能，却从来不愿意花心思抠热处理的细节。你花几百万换个机床，性能提升可能不到10%，你把热处理工艺卡严了，把该补的淬火液补了，把该校准的炉温校了，性能涨个三五十真的一点不难。对吧？
