别把计算机辅助设计（CAD）等同于“电子绘图板”
很多人对CAD的认知还停留在上世纪90年代的版本：打开软件，拉几条线，标几个尺寸，导出PDF打印就算完成设计。但现在的工业级CAD，从根上就不是为了“画图”做的。 就拿新能源汽车的动力电池包结构设计来说，设计师在全参数化CAD环境里拉完钣金轮廓，设置好材料牌号、安装孔位的配合公差、挤压工况的受力值，软件就能自动完成壁厚优化、干涉检查、公差累积分析——以前要三个工程师花三天反复核对的内容，现在俩小时就能出结果。
现在的计算机辅助设计（CAD），早就不是设计部门自己玩的工具了

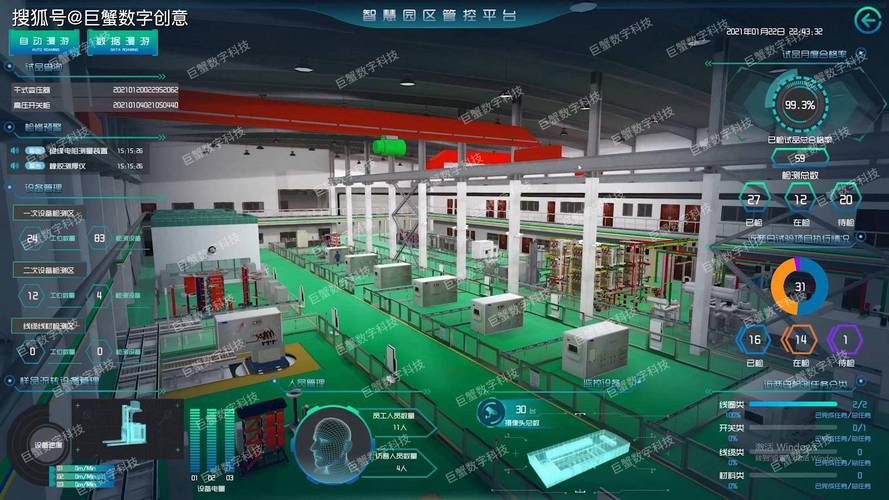

以前的CAD是设计室关起门来用的东西，设计完把图打印出来，走流程交到工艺部，工艺部再抄参数、编工艺卡，交到车间，中间传个三四次，错漏率能到30%。但现在的工业场景里，CAD是整个生产流程的数字源头。 之前去宁波的一家注塑厂调研，他们把CAD模型直接挂到数字孪生平台上，车间的机械手、注塑机的所有加工参数，都是从CAD模型里直接提取的——比如零件的壁厚、浇口位置、关键尺寸的公差要求，不用工艺员再对着图逐行抄到设备里。之前因为抄参数出错导致的批量飞边、缺料问题，现在直接降了90%。 💡 很多人不知道，现在主流的CAD软件已经支持直接把模型导出为可机读的STEP AP242格式，不用再靠人对着图数尺寸、算公差。✅ 目前国内的航空航天、汽车主机厂已经把STEP AP242设为强制的图纸交付格式，早用早适配。
选CAD工具别追新，要和自己的生产流程配得上
很多人选CAD的时候总踩一个坑：销售吹得越厉害，功能越全，就觉得越好。比如做小批量钣金机柜的厂家，非要花几十万上一套能做航空发动机叶片设计的全功能CAD，结果设计师用了半年，连软件的曲面建模模块都没点开过，纯纯为用不上的功能买单。 之前碰到个做户外通信机柜的老板，就是吃了这个亏。一开始被销售忽悠着上了高端的全参数化CAD，结果厂里面的设计师都是干了十几年钣金出身，习惯了对着展开图敲折弯系数，换了新软件之后效率反而降了30%，最后咬咬牙换回了专门做钣金场景的CAD工具，配合自带的折弯展开算法，效率反而比之前提了40%。 说到最近的新趋势，很多CAD厂商都在卷AI辅助设计功能。上个月在上海的工业展上我试了下最新的AI插件：你只要给个安装边界、受力要求、材料限制，软件几秒钟就能生成十几个轻量化的结构方案，算下来重量比人手工设计的能轻30%，强度还能满足要求。 真的惊到了。 但也别神化这东西。我看到有个设计师拿AI生成的支架模型直接去加工，结果软件为了追求轻量化，把安装螺丝孔的位置设在了应力最大的拐角处，零件装上去刚试了两次就裂了——纯纯的“科技与狠活”。AI生成的方案再好看，最后还是得人来把审核关，这点永远变不了。 说到底，计算机辅助设计（CAD）从来不是什么摆在展厅里的高科技展品。它就是个工具。 你用它来当高级画图板，它就值个草稿纸的钱；你把它和车间的生产流程打通，让它从设计端一直走到加工、质检、售后的全流程，它才真的能帮你省时间、减错误、赚真金白银。 哦对了，上次碰到那个把CAD当画图板用的老工艺师，上周给我发微信，说他们厂现在上了云CAD，设计改完尺寸，车间的激光切割机直接读模型切板，现在连外协的图纸都不用发PDF了。 你看，工具用对了，啥时候都不晚。免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
