Modbus协议实战：从串口到TCP的工业现场避坑指南

上周去苏州一家汽车零部件厂改线，现场老电工蹲在控制柜旁边挠头——新换的西门子PLC跟之前用了8年的国产温湿度采集模块死活连不上，抓包看了半小时才发现，是Modbus协议的字节序搞反了。说真的，这玩意儿从1979年施耐德搞出来到现在，快45年了，没被工业以太网、TSN这些新东西拍死，反而在2024年的智能车间里还占着近4成的设备接入份额，你说邪不邪门？

为什么老设备连不上？先把Modbus协议的核心逻辑掰碎了说

很多人上来就说Modbus是主从协议。对，但不全对。它本质上就是一套约定好的“喊话规则”——主站喊一句，从站应一句，谁都不能抢话。没有复杂的握手，没有冗余的校验，甚至连帧结构都简单到离谱：从站地址、功能码、数据域、校验码，四个部分凑起来就是一帧。 💡 别小看这简单的结构，当年它能取代一堆各家自研的私有协议，核心就是“不搞花活”。你不管是PLC、变频器、智能电表还是传感器，只要支持这套喊话规则，就能凑到一块干活。问：我买的传感器标称支持Modbus-RTU，为啥接在RS485转USB的模块上就乱码？答：90%的概率是三个参数没对上：波特率、校验位、停止位。别默认都是9600、8N1——现场设备用久了，老厂可能为了抗干扰专门把波特率调到4800，还有的传感器为了兼容老系统特意开了偶校验，你拿默认参数去连，不报错才怪。

别觉得简单就没坑。我去年在宁波一家注塑机厂碰到过更离谱的：现场20台注塑机用Modbus-TCP连到MES系统，每台机器的模温数据传上来都是错的，查了三天才发现，是设备厂商把保持寄存器和输入寄存器的地址搞混了——Modbus协议里功能码03是读保持寄存器，04是读输入寄存器，俩地址段物理上是分开的，厂商为了省内存，把本来存在输入寄存器的实时温度数据塞到了保持寄存器段，还没在手册里写清楚，你说坑不坑？

别再迷信“标准”：Modbus协议的兼容坑比你想的多

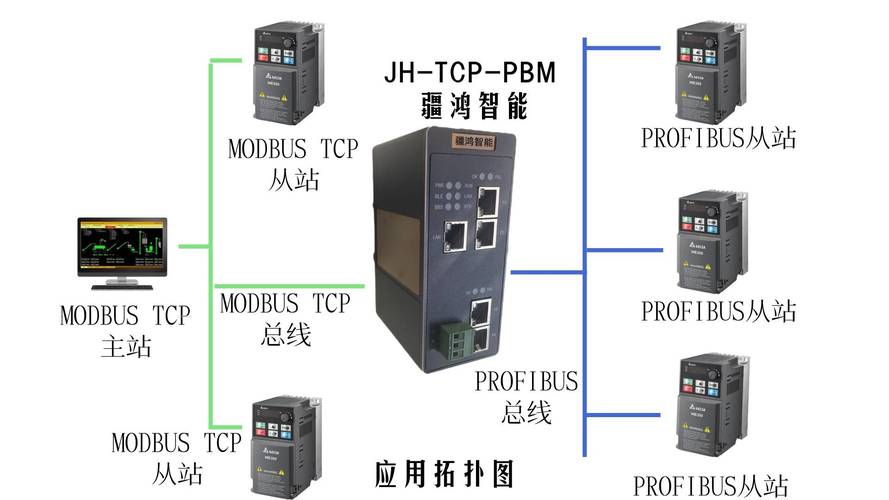

很多人觉得只要打了Modbus的logo，设备就一定能通。大错特错。 Modbus协议本身只规定了传输的帧格式，没规定数据怎么存。举个最常见的例子：32位浮点数的字节序。有的设备是大端序，有的是小端序，还有的是把高低字反过来——比如一个25.6的温度值，按IEEE754转成十六进制是41CC0000，有的设备传出来是CC410000，还有的是0000CC41，你要是不知道对方的字节序规则，解出来的数能离谱到天上去。 ❗ 这里给个我自己用了10年的排查技巧：先拿个已知的小数值，比如1.0，往寄存器里写个测试值，看读回来的十六进制是什么样的，反过来推字节序，比翻几十页手册快得多。问：Modbus-TCP和Modbus-RTU能不能无缝切换？之前听说只要加个网关就能直接用。答：半对半错。网关确实能把RTU的帧包到TCP的报文里，但你得注意两个容易忽略的点：一是网关的转发延迟，现场如果是要采集实时的压力、振动数据，网关转发延迟超过100ms的话，数据的时效性就不够了；二是TCP链路的断连重连机制，很多便宜的网关断连之后不会自动重启从站连接，经常要人工去拨开关，去年我在东莞一条锂电生产线上就因为这个，停了40分钟的线。

那为啥大家还不换？因为改不起。你去看现在的老车间，随便一个控制柜里，一半以上的设备都是用Modbus-RTU接的RS485总线，线都布好了，设备都用了五六年，你让全换成Profinet、EtherNet/IP？光布线的成本就能把老板算得跳起来。这也是为啥2024年了，Modbus协议还没被淘汰——它不是最先进的，但是是最省钱、最靠谱的。

2024年的Modbus协议，早就不是当年的那个“老古董”了

很多人对Modbus的印象还停留在“慢、不稳定、不安全”。早过时了。现在新出的Modbus安全版本，已经支持了TLS加密，专门用来解决之前明文传输容易被篡改的问题——去年我们给一家做汽车零部件的客户改数据采集系统，用的就是带加密的Modbus-TCP，连到云端的时候，再也不怕有人在网线上抓包改数据了。还有最近几年火的边缘采集网关，现在基本都内置了Modbus协议的解析功能，不用你自己写复杂的报文解析代码，只要把设备地址、寄存器地址填进去，就能直接把数据转成MQTT、OPC UA的格式传到平台上，比十年前自己写C语言解析快了不知道多少倍。 ✅ 给刚入行的工程师提个醒：别上来就觉得Modbus简单就不重视。我见过太多工作五六年的老工程师，碰到现场的Modbus连接问题，还是只会对着手册一页页翻，连个抓包工具都不会用。其实把Wireshark的Modbus解析插件打开，再对着帧结构看个三次，基本就能解决80%的连接问题。上周苏州那个厂的问题最后怎么解决的？就是把传感器的字节序从大端改成小端，5分钟就通了。老电工递烟的时候还说，之前找了三个工程师来看，都说是PLC的问题，差点花两万块换模块。你看，很多时候工业现场的问题，根本不是什么高精尖的技术难题，就是你对这套用了几十年的老协议，是不是真的摸透了。
