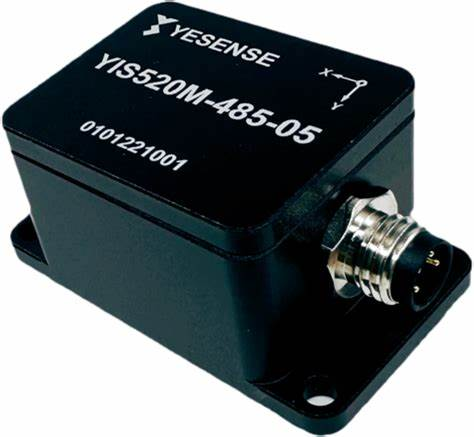

姿态传感器的原理结构与应用

姿态传感器是一种能够检测物体在三维空间中方位和运动状态的电子设备。这类传感器在现代科技产品中无处不在，从智能手机到无人机，从虚拟现实设备到工业机器人，都能见到它们的身影。姿态传感器的核心功能是测量物体相对于参考坐标系的旋转角度和运动状态，包括俯仰角、横滚角和偏航角，这三个参数共同描述了物体在空间中的完整姿态。

姿态传感器的工作原理基于多种物理现象，最常见的是利用微机电系统（MEMS）技术制造的加速度计、陀螺仪和磁力计。这些微型传感器可以感知重力、角速度和地磁场的变化，通过复杂的算法将这些数据融合计算，最终输出精确的姿态信息。随着技术的进步，现代姿态传感器已经发展出多种类型，满足不同应用场景的需求。

姿态传感器的工作原理

加速度计是姿态传感器中最基础的组件之一，它通过测量质量块在加速度作用下的位移来检测线性加速度。在静态情况下，加速度计主要感知重力加速度，从而确定设备相对于地面的倾斜角度。例如，当手机平放时，加速度计的Z轴会检测到1g的重力加速度，而X轴和Y轴的读数接近零；如果将手机竖起，重力在各个轴上的分量就会发生变化，通过这些变化可以计算出手机的倾斜角度。

陀螺仪则用于测量角速度，即物体旋转的快慢程度。现代MEMS陀螺仪利用科里奥利力原理工作：当质量块在平面内振动时，如果传感器发生旋转，就会产生垂直于振动方向的科里奥利力，通过检测这个力的大小可以确定角速度。陀螺仪的优势在于能够快速响应旋转运动，但存在漂移问题，长时间积分会导致角度误差累积。

磁力计相当于电子指南针，通过测量地球磁场来确定设备相对于磁北的方向。它通常与加速度计和陀螺仪配合使用，提供绝对方向参考，解决陀螺仪漂移问题。然而，磁力计容易受到环境中铁磁物质的干扰，如钢筋建筑或电子设备产生的磁场，这会影响其测量精度。

姿态传感器的类型与特点

基于不同的工作原理和应用需求，姿态传感器发展出多种类型。惯性测量单元（IMU）是最常见的一类，通常包含三轴加速度计和三轴陀螺仪，有些高级型号还集成磁力计。IMU通过传感器融合算法将各传感器的数据结合起来，提供更稳定、更精确的姿态估计。这类传感器广泛应用于飞行器导航、运动分析和虚拟现实等领域。

电子罗盘是另一类姿态传感器，主要由三轴磁力计和三轴加速度计组成，专门用于测量设备相对于地球磁场的方位。电子罗盘在户外导航、地质勘探和建筑测量中发挥着重要作用。与传统的机械罗盘相比，电子罗盘具有响应速度快、可数字输出、易于集成等优势，但也更容易受到磁场干扰。

光学姿态传感器采用完全不同的工作原理，通过摄像头捕捉环境特征或特殊标记点来计算自身位置和姿态。这类传感器在室内定位、增强现实和动作捕捉系统中表现优异。光学传感器的优点是不受电磁干扰影响，精度高，但需要足够的环境特征或标记点才能正常工作，在特征贫乏的环境中性能会下降。

姿态传感器的应用领域

消费电子产品是姿态传感器最大的应用市场之一。现代智能手机普遍配备多种姿态传感器，支持自动旋转屏幕、计步器、游戏控制和增强现实等功能。智能手表和健身追踪器利用姿态传感器监测用户的运动状态和睡眠质量，提供健康数据分析。这些应用极大地丰富了人机交互方式，使设备能够更智能地响应用户行为。

在航空航天领域，姿态传感器是飞行控制系统不可或缺的组成部分。飞机和航天器需要实时精确的姿态信息来维持稳定飞行和正确导航。无人机更是高度依赖姿态传感器，结合GPS和气压计等其它传感器，实现自主飞行和位置保持。高精度的姿态传感器能够确保飞行器在各种环境条件下保持稳定，执行预定任务。

工业自动化也是姿态传感器的重要应用领域。工业机器人需要精确的姿态反馈来控制末端执行器的位置和方向。在自动化生产线上，姿态传感器用于监测设备状态、检测产品摆放角度和质量控制。一些特殊应用如高空作业平台、起重设备和工程机械，都需要姿态传感器来确保操作安全和效率。

姿态传感器的技术挑战

传感器漂移是所有姿态传感器面临的共同挑战。陀螺仪随时间累积的积分误差、加速度计和磁力计的零点漂移都会导致姿态估计逐渐偏离真实值。虽然传感器融合算法可以在一定程度上补偿这些误差，但在长时间工作或高精度要求的场景中，仍需要定期校准或借助外部参考（如GPS、视觉标记）来校正。

环境干扰是另一个主要技术难题。磁力计易受铁磁物质影响，加速度计无法区分重力加速度和运动加速度，陀螺仪对振动敏感。在实际应用中，这些干扰源往往同时存在，使得姿态解算变得复杂。研发抗干扰能力强的传感器硬件和鲁棒性高的数据处理算法是解决这一问题的关键方向。

多传感器数据融合的复杂性也不容忽视。不同传感器有不同的动态特性、噪声特性和工作频率，如何实时高效地融合这些异构数据，获得最优的姿态估计，需要精妙的算法设计。常见的融合算法包括互补滤波、卡尔曼滤波及其各种变种，每种算法都有其适用场景和性能折衷。

姿态传感器的校准与优化

传感器校准是保证测量精度的基础工作。出厂校准可以补偿制造过程中的不一致性，如灵敏度差异和轴间不对准。用户级校准则针对具体应用环境，如补偿本地磁场干扰或消除温度引起的漂移。完整的校准过程通常包括多位置静态校准和动态旋转校准，通过采集不同姿态下的传感器数据来建立误差模型。

软件算法在姿态传感器性能优化中扮演着关键角色。传感器融合算法需要平衡计算复杂度和估计精度，根据应用需求选择合适的滤波方法和参数。自适应滤波技术能够根据传感器数据的质量动态调整融合权重，例如在磁干扰严重时降低对磁力计的依赖。机器学习方法也被引入姿态估计领域，通过数据驱动的方式建模复杂的传感器误差和环境干扰。

功耗优化对于便携式和无线设备至关重要。姿态传感器的采样率、工作模式和数据处理策略都会影响整体功耗。智能功耗管理技术如动态采样率调整、传感器休眠唤醒机制和低功耗算法实现，可以显著延长电池寿命。在某些应用中，还可以利用应用场景的先验知识来优化传感器工作模式，如在静止状态下关闭高功耗的陀螺仪。

姿态传感器的实际使用技巧

在实际应用中，正确安装姿态传感器是获得可靠数据的第一步。传感器应牢固固定在被测物体上，避免相对移动导致的测量误差。安装位置也应尽量靠近物体的旋转中心，减少线性加速度对姿态估计的干扰。对于金属结构或电磁环境复杂的应用场景，需要考虑磁力计的安装位置，尽量远离干扰源。

理解传感器坐标系与实际应用坐标系的关系同样重要。大多数姿态传感器采用右手坐标系，但不同厂商可能对轴的定义略有差异。在实际应用中，通常需要将传感器坐标系转换到应用定义的坐标系，这一过程涉及旋转矩阵或四元数运算。明确坐标系定义和转换关系可以避免姿态解算中的混淆和错误。

合理设置传感器参数是优化性能的关键。采样率应根据应用需求选择，过高会增加计算负担和功耗，过低可能导致动态响应不足。滤波参数需要平衡响应速度和噪声抑制，快速运动场景需要较宽的滤波器带宽，而静态或慢速应用可以加强滤波以获得更稳定的输出。大多数商用姿态传感器模块都提供参数配置接口，用户可以根据具体需求进行调整。

姿态传感器的选型指南

选择姿态传感器时，精度是最重要的考量因素之一。不同应用对精度的要求差异很大，手机游戏可能只需要几度的精度，而航空导航则需要亚度级甚至更高的精度。需要注意的是，厂商提供的精度指标通常是在理想条件下的测试结果，实际应用中可能因环境干扰而下降。全面的评估应该包括静态精度、动态响应、温度稳定性和抗干扰能力等多个维度。

尺寸和重量在某些应用中同样关键。可穿戴设备和微型无人机对传感器的体积和重量极为敏感，需要选择高度集成的微型化解决方案。工业级应用可能更注重可靠性和环境适应性，如工作温度范围、抗冲击振动能力和防尘防水等级。消费级和工业级传感器在这些方面通常有明显差异，价格也相应不同。

接口和开发支持也是选型时需要考虑的因素。常见的传感器接口包括I2C、SPI和UART等数字接口，不同接口在速度、距离和布线复杂度上各有优劣。厂商提供的软件开发包（SDK）和算法库可以大大缩短开发周期，降低技术门槛。对于资源受限的嵌入式系统，还需要考虑算法对处理器性能和内存的占用情况。
