工装夹具那些坑:一次撞刀事故后的血泪总结

干机械这行,谁还没被工装夹具坑过几次?上周车间就出了个事——铣床加工箱体,夹具没夹稳,工件窜动,撞刀了。刀片崩飞,把防护门玻璃砸出个蜘蛛网。操作的老李脸都白了。说实话,这已经是今年第三次因为夹具问题停线。老板拍桌子骂人,可我心里清楚,根子不在人,在对夹具设计的轻视。多少年了,设计部门总觉着夹具就是几块铁疙瘩,画两笔就扔给车间,结果呢?精度超差、变形、安全事故……钱没省下,反倒赔进去更多。

我在这行泡了小二十年,跟工装夹具打过的交道,汗珠子能装满一油桶。今天不整虚的,就聊聊那些让我栽过跟头的坑,还有我这些年攒下的经验。有些话可能不中听,但句句掏心窝子。

定位基准:失之毫厘,废品一堆

每次看到年轻工程师画的夹具图,我都想叹气。设计手册倒背如流,什么六点定位原理、完全定位、不完全定位,说起来一套一套的。可一到现场,就抓瞎!比如那个箱体,图纸要求以底面和侧面定位,结果他给设计了个大平面加两个圆柱销。理论没错吧?但实际工件铸出来底面不平,三点根本没落实,定位完全失效!我拿塞尺一量,间隙能有0.3毫米。0.3毫米啊兄弟们,加工完的同轴度直接超差0.5——整批80个件,全废了!

所以我现在带徒弟,第一句话就是:定位基准不是图纸上的理想线框,是毛坯那粗糙的真实表面。你得考虑毛坯公差,考虑切屑、毛刺。有时候得用球面支钉,有时候得用自位支承。去年做一批泵体,就因为把定位销从固定式改成了弹性伸缩销,废品率一下子从12%降到0.5%——不是啥高科技,就是让夹具“容错”那么一点点。

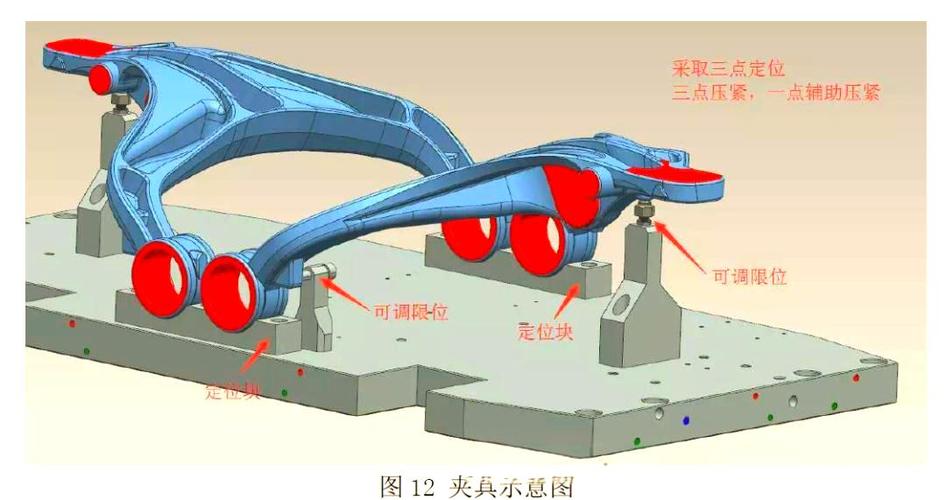

机械加工中工件六点定位原理示意图 毛坯定位误差
机械加工中工件六点定位原理示意图 毛坯定位误差

问:为啥定位面和基准面之间不能有缝隙?理论上不是夹紧后能压平吗?

答:这么想就天真了!夹紧力再大,也消除不了初始误差,只能让工件产生弹性变形——夹紧力一撤,立马弹回去,加工完尺寸还是偏。而且强行压平会产生额外的内应力,之后工件放置几天再检测,尺寸会“漂移”。正确的做法是,让工件自由地、稳定地靠在所有定位元件的限位面上,夹紧的作用只是维持这个状态,而不是去纠正它。所以,设计夹具时,定位元件必须让工件能“坐落”到位,而不是“被压”到位。另外,还得考虑切屑。深孔加工时,大量切屑会堵在定位面,再好的定位也白搭。我一般会留出排屑槽,或者用气吹清理,甚至在定位面上开个小缺口,防患于未然。

夹紧力:越大越坏事

新来一个操作工,总喜欢把夹紧扳手拧得死紧,觉得“紧才保险”。真是要命!有一次加工薄壁套筒,他硬是用三爪卡盘夹得工件都张开了——加工完松开,内孔收缩,尺寸小了0.02毫米!整批零件装不进轴承座。我气得想骂人,但一想,也不能全怪他,夹具设计也有问题:没有控制夹紧行程,也没限制扭矩。后来我让他改用液压胀套式夹具,夹紧力均匀又可控,问题立马解决。

夹紧力这东西,学问深着呢。夹紧点、方向、大小,一样没选对,轻则变形,重则飞件。我记得有次调试一套气动夹具,为了追求效率,把夹紧气缸选得过大,结果一夹紧,工件表面被夹伤,留下印子。客户做的是外观件,直接投诉!后来只好加尼龙垫块,但垫块磨损又快,又得频繁更换……折腾死人。我的经验是:先算切削力,再根据摩擦系数和安全系数定夹紧力,实际取值宁可偏小补加,也别一上来就往死里夹。而且,别忘了夹紧力顺序——多点夹紧时,一定要让定位夹紧力先于辅助夹紧力作用,否则定位就被破坏了。

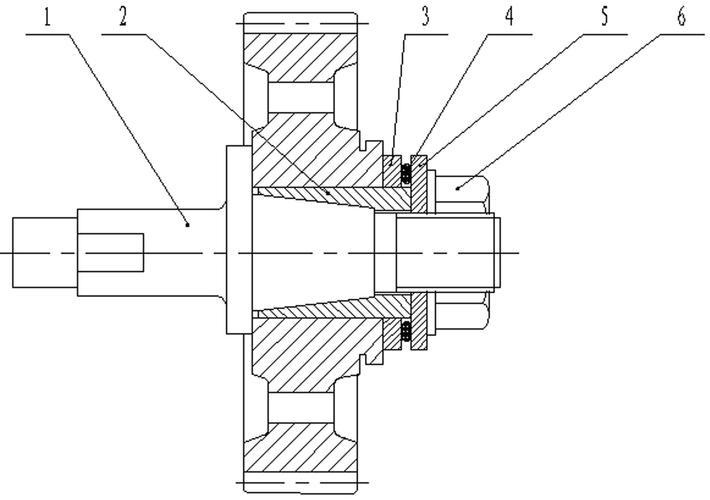

薄壁零件液压胀套夹具夹紧原理图
薄壁零件液压胀套夹具夹紧原理图

问:加工铝合金薄壁件,怎么防止夹紧变形?

答:铝合金又软,导热快,最怕夹紧力和切削热双重变形。我的套路:能用真空吸盘就用真空吸盘,吸力均匀,无应力。不行的话,就改用软爪(钢爪上贴紫铜皮)或者多点浮动夹紧,每个夹紧点压力独立调节。还可以在粗加工和精加工之间松开一次夹具,释放应力。另外,切削液一定要冲到位,别让热量积聚。有一次我加工一个壁厚才1.2mm的铝合金壳体,用了冰水冷却加超声波振动辅助,效果奇好,变形量控制在0.01以内——就是成本高了点,但值!

柔性工装:多品种小批量的救命稻草,但别瞎跟风

这几年工业4.0喊得震天响,柔性工装夹具成了热门词。零点定位系统、组合夹具、模块化夹紧——我去展会看,眼花缭乱。说实话,确实好!尤其对我们这种做非标设备的,今天打样10个,明天改图再打5个,再靠专用夹具根本玩不转。上次接了个急单,换产品线,用零点定位托盘,十分钟就换完所有工装,以前至少半天。老板看了直呼内行!

但是!别头脑一热全上柔性系统。我见过有厂花了上百万搞柔性线,结果产品种类就那几种,一年换不了几次产,钱全打水漂了。柔性工装要上,得先算清换产频率和夹具寿命周期成本。组合夹具好是好,但刚度比专用夹具差,重切削时容易振刀。我们有台加工中心,用组合夹具铣钢件,表面粗糙度总不行,后来还是改回专用液压夹具,虽然换产慢点,但质量稳。所以啊,合理的方式是混搭:常规产品用高效专用夹具,出差货用柔性平台,别一刀切。

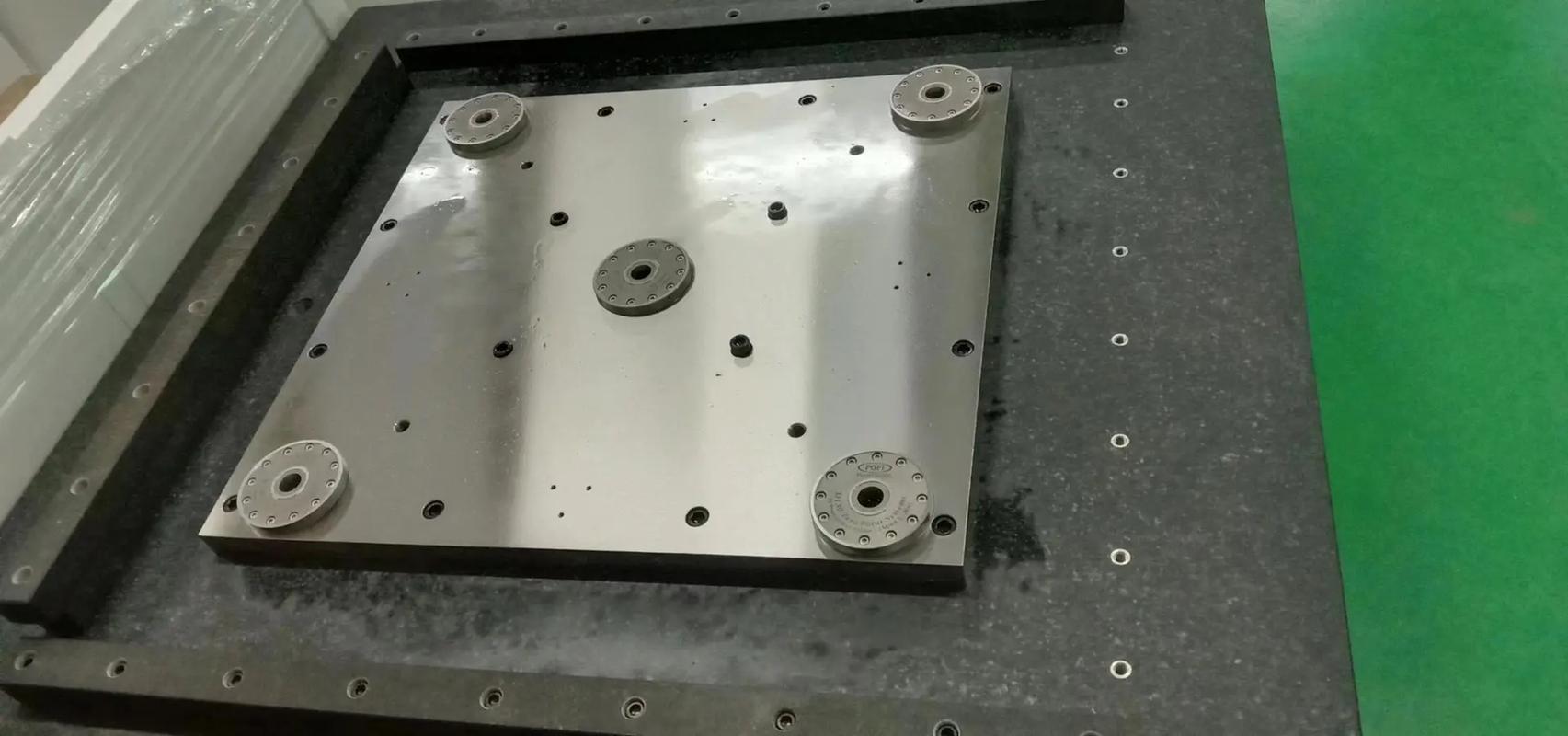

加工中心零点定位系统快速换装托盘现场应用
加工中心零点定位系统快速换装托盘现场应用

问:我们厂老是接小批量订单,品种杂,怎么选夹具才能兼顾效率和成本?

答:首先,把零件分组,看看哪些特征相似。可以考虑做一套基础板,上面做标准的T型槽或螺纹孔阵列,然后针对不同零件快速安装定位块和夹紧件——这就是“基础板+可调模块”的思路,比全柔性便宜,比专用灵活。另外,3D打印的随形软爪现在成本也下来了,对于异形件,扫描一下逆向设计,打印出尼龙或铝合金软爪,夹持贴合度极高,换线只需换爪,几分钟搞定。我们车间有两台3D打印机专门干这活,投资不大,产能提升不少。再有,液压零点底座配上气动快换接头,对自动化线特别友好,就是贵点。看你们预算,但千万别省那点夹具钱而导致机床闲置——机床才是大头!

防错与寿命:看不见的细节最要命

夹具不光要能夹,还得“聪明”。前天夜班,一个操作工装夹方向反了,加工出来一箱子废品——因为他把工件转了180度,定位销也插进去了(我们之前的销孔是对称的,坑爹!)。气得我连夜改图纸,把一个销子改成菱形销,限制死自由度。这就是防错,poka-yoke,简单但有奇效。

还有磨损问题。夹具用久了,定位面会被磨出凹坑,夹紧件螺纹滑牙,气动元件密封圈老化漏气……这些都会让精度慢慢丢失。我们有一套每月校验制度:用标准检具测夹具的定位精度,超差0.005毫米就必须修复。别小看这0.005,累计起来就是报废。我甚至还给关键夹具贴了RFID标签,记录使用次数和校准日期,纳入MES系统管理——有点数字化工厂的意思了。

最后说点心里话吧。工装夹具这玩意儿,看着不起眼,却是整条工艺链的基石。一个夹具设计好了,加工效率翻倍,废品率跳水;设计烂了,神仙操作手也干不出好活。我这些年摔的跟头,换来一个信条:好的夹具,不是画出来的,是试出来的,改出来的。你得泡在车间,听声音,摸振动,量变形。别人当你是土包子?随他。干出活儿来才是硬道理。

就聊这么多吧,手头还有个夹具要调试。记住:敬畏每一颗螺丝,尊重每一个定位面。
