模具设计:那些年我们踩过的坑,以及正在发生的变革

上个月去东莞一家厂,车间主任拉着我看一套模具,愁眉苦脸。冷却水路堵了,拆开一看,水垢把通道都快封死了——他们设计时居然没考虑水质,也没设计快拆结构。这种破事,说实话,在模具设计圈太常见了。

很多人以为模具设计就是画个三维图,标几个公差。屁。一个细节考虑不到,试模时就能让你跪着喊爸爸。

经验主义的黄昏:为什么老师傅那一套不灵了?

我见过最离谱的案例,是有人照着十年前的图纸改都不改,直接套用到新能源汽车的电池支架模具上。结果缩水率、变形量全不对,产品出来跟波浪薯片似的。时代变了啊!现在的工程塑料,填充玻纤比例一上去,流动性、收缩率完全是另一个世界。

还有个根深蒂固的误区:分型面设计。多少设计人员还觉得“能分开就行”。但高速注塑时,分型面的排气槽如果没开好,困气烧焦是分分钟的事。你去看那些有经验的模厂,他们会故意在分型面上做 0.02-0.05mm 的微台阶,既保证排气又不跑料——这玩意儿教科书上可不会教。

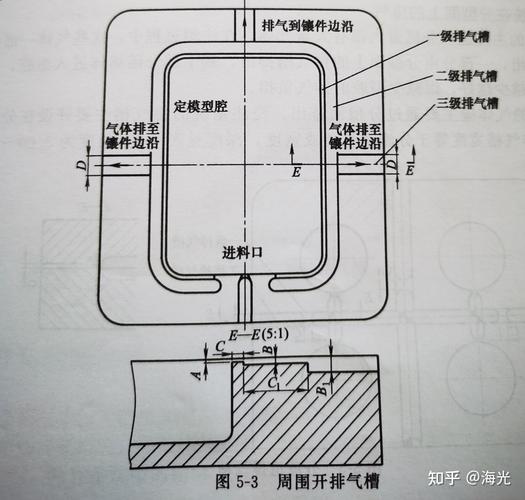

复杂分型面排气槽设计细节图
复杂分型面排气槽设计细节图

有一次我去解决一个 PC 透明件的气纹问题,模具温度调了无数遍没用。最后发现是浇口设计的问题。浇口太细,剪切速率太高,料流喷泉效应导致表面波纹。改成扇形浇口,温度都不用动,问题直接消失。你说这气人不气人?

所以别迷信“以前都这么做”。材料在变,工艺在变,市场对公差的要求已经卷到 ±0.02mm 以内了,还用老思维硬套,不出问题才怪。

数字孪生不是噱头,但别被供应商忽悠

数字孪生不是噱头,但别被供应商忽悠
数字孪生不是噱头,但别被供应商忽悠

现在哪家模具厂不提数字化转型?模流分析几乎成了标配。但我得泼盆冷水——满大街的 Moldflow 报告,真正会解读的有几个?很多都是跑个填充分析,看看网格匹配率就完事。至于翘曲分析的结果,连冷却管路优化都没关联上,纯属样子货。

我曾碰到一个做汽车格栅的项目,供应商提供的模流报告完美无缺,实际试模时短射得一塌糊涂。后来发现他们把材料参数里的 PVT 曲线用默认值代替了实测数据。差之毫厘,谬以千里。所以💡数字孪生必须建立在真实材料数据的基础上,不然就是 garbage in, garbage out。

不过话说回来,真正用好的也真有。宁波有家专做精密接插件模具的企业,他们把模具的测温探头数据实时回传,结合注塑机的参数,用 AI 算法动态调整保压曲线。以前废品率 3%,现在降到 0.3% 以下。这可不是吹牛,亲眼所见。

这里我想问一个问题——

问:设计阶段该投入多少精力做模流分析?是不是每个模具都必须做?

答:坦白讲,不是所有模具都需要复杂的模流分析。简单结构、低外观要求的产品,凭经验就能搞定。但如果你遇到薄壁件、多腔精密件,或者材料是 PEEK、LCP 这类难伺候的材料,模流分析就是性价比最高的投资。不过关键是找懂的人来做分析,而不是买个软件点自动按钮。一个差的模流分析还不如不做,会误导设计方向。

材料驱动设计:别再让塑胶模具“迁就”材料了

有个很有趣的现象:很多模具设计人员对材料特性一知半解。他们知道 POM 容易分解,知道 PA6 吸水性强,但问到具体某个牌号的结晶温度和降温速率对结晶度的影响,就一脸茫然了。这直接导致模具设计时,冷却系统布局过于随意。

如果做 PEEK 材料的医疗件,模具温度需要维持在 180℃ 甚至更高,这时候常规的水路设计就废了——得用油加热,或者做特殊的隔热板。更要命的是热膨胀。PEEK 的模具收缩率本身就小,加上热膨胀,你按冷态核算的尺寸到时候完全不对。一定要按操作温度下的实际尺寸链来计算,不然等着烧钱改模吧。

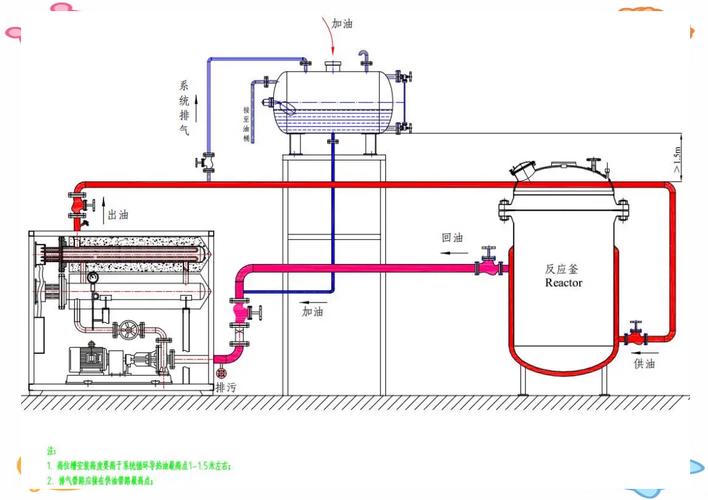

高温模具油加热系统管路布局
高温模具油加热系统管路布局

还有弹性体模具,看似简单,脱模却是个坑。我曾经设计一款 TPE 包胶产品的模具,试模时产品老是粘前模。加脱模斜度、改表面抛光都试了,不行。最后发现是材料冷却收缩后包裹力太大,后来在前模上做了微型的氮气吹气结构,利用瞬时气压推开产品,这才解决。这种细节,不在现场调试几十次,根本想不到。

再问个实在的——

问:模具设计时怎么提前预估收缩率?给的公式准吗?

答:说实话,公式只能参考。收缩率受太多因素影响:壁厚差异、流动方向、保压压力、模具温度……最好的办法是查材料厂商的实测数据,而且要用特定厚度、特定浇口类型的试片数据。对于关键尺寸,强烈建议做收缩率验证模,也就是先开一个简单的单腔试验模,实际打样测量后再修正。这个成本比整个模具报废低多了。

标准化与柔性化的平衡:不要为了省事而僵化

现在很多大厂推模具设计标准化,模架、顶针、运水接头全部按规范来。这是好事,能减少采购和后续维护成本。但我发现有些企业走火入魔了——连镶件的分割方式都规定死,导致结构设计笨重不堪,该做轻量化的地方完全没空间。

举个例子,电子烟外壳模具,要求超高表面光洁度且壁厚极薄。如果套用标准的大水口模架,三板模结构重得要命,开合模惯性大,薄壁处极易拉伤。后来我们改用简化型细水口,并在导向系统上做了定制化调整,模具重量直接降了30%,生产周期缩短了1.5秒。这省下来的都是钱啊。

所以,标准化是骨架,但具体结构的柔性调整才是肌肉。千万别把自己限制死。说到底,模具设计是个经验与科学杂交的活儿,得一直较真,一直怀疑,一直学习。哪天你觉得自己啥都懂了,那就是要出事的开始。

最近又看到热流道系统在微发泡注塑上的新应用,惊喜地发现某国产热流道品牌已经能做到针阀响应时间精确到毫秒级,价格还比进口便宜一半。工业在快速进步,模具设计这个古老又年轻的行业,永远有新东西冒出来。挺好。
