磨削加工：从翻车现场到纳米级精度的顿悟

干了二十年磨削，最怕别人问我：“磨削有啥难的？不就是砂轮转转嘛。” 每次听到这话，我心里都咯噔一下——又是一个潜在的翻车选手。说实话，这门手艺，水太深。

砂轮选型：手册只能保命，不能保效率

见过太多人抱着手册选砂轮。结果呢？不是磨不动就是磨糊了。选砂轮，真的头疼。明明工件硬度才HRC60，手册推荐用硬度K的刚玉砂轮，一上磨床，吱吱叫，火花四溅，表面粗糙度Ra直接0.8变3.2。为啥？工件材料有个特性叫韧性，手册不告诉你。韧性大的材料，比如不锈钢，砂轮得选软一点的，自锐性好，不然砂粒钝了还在硬挤，热量全堆在工件上。砂轮硬度绝对不是越高越好。 我吃过亏，磨一批模具钢，贪图耐用选了硬度L的，结果磨一个烧一个，最后全废了。后来换用硬度J，组织号大一点的，也就是气孔多些，磨削液能带进磨削区，问题立马解决。所以啊，现场调试比实验室数据重要得多。

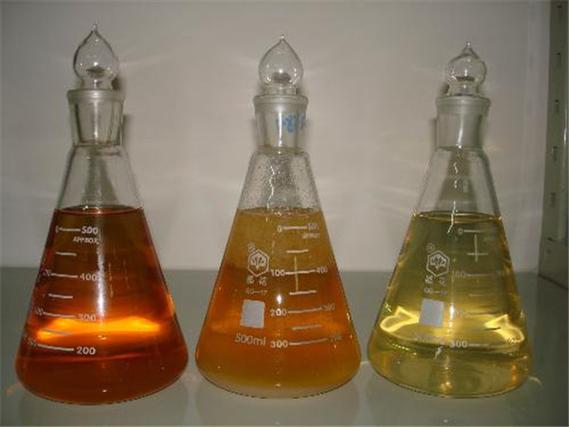

磨削液，不是“加水就行”

这话我吼过无数次了。磨削液不仅仅是冷却！它还要润滑、清洗、防锈。可有的工厂，冷却液几年不换，浓度不对，喷嘴歪着滋，还指望磨出好活？我曾经去一家外协厂，他们磨液压阀芯，粗糙度一直不稳定。我看了看磨削液，好家伙，表面飘着一层油，底下全是铁泥。用折光仪一测，浓度才2%，应该5%。磨削液浓度直接影响润滑膜强度。浓度不够，磨粒与工件直接硬接触，摩擦力暴增，温度飙升，粗糙度能好才怪。赶紧让他们彻底换液，调整喷嘴，让液流精准射入磨削区，别光浇在砂轮罩上。奇迹，三小时后就奇迹了，粗糙度稳定在Ra0.2以内。注意，喷嘴位置有讲究，要尽量靠近磨削区，必要时用高压喷射，打破砂轮周围的气流屏障，不然磨削液根本进不去。这细节，救过好几个项目的命。

当心磨削烧伤和裂纹

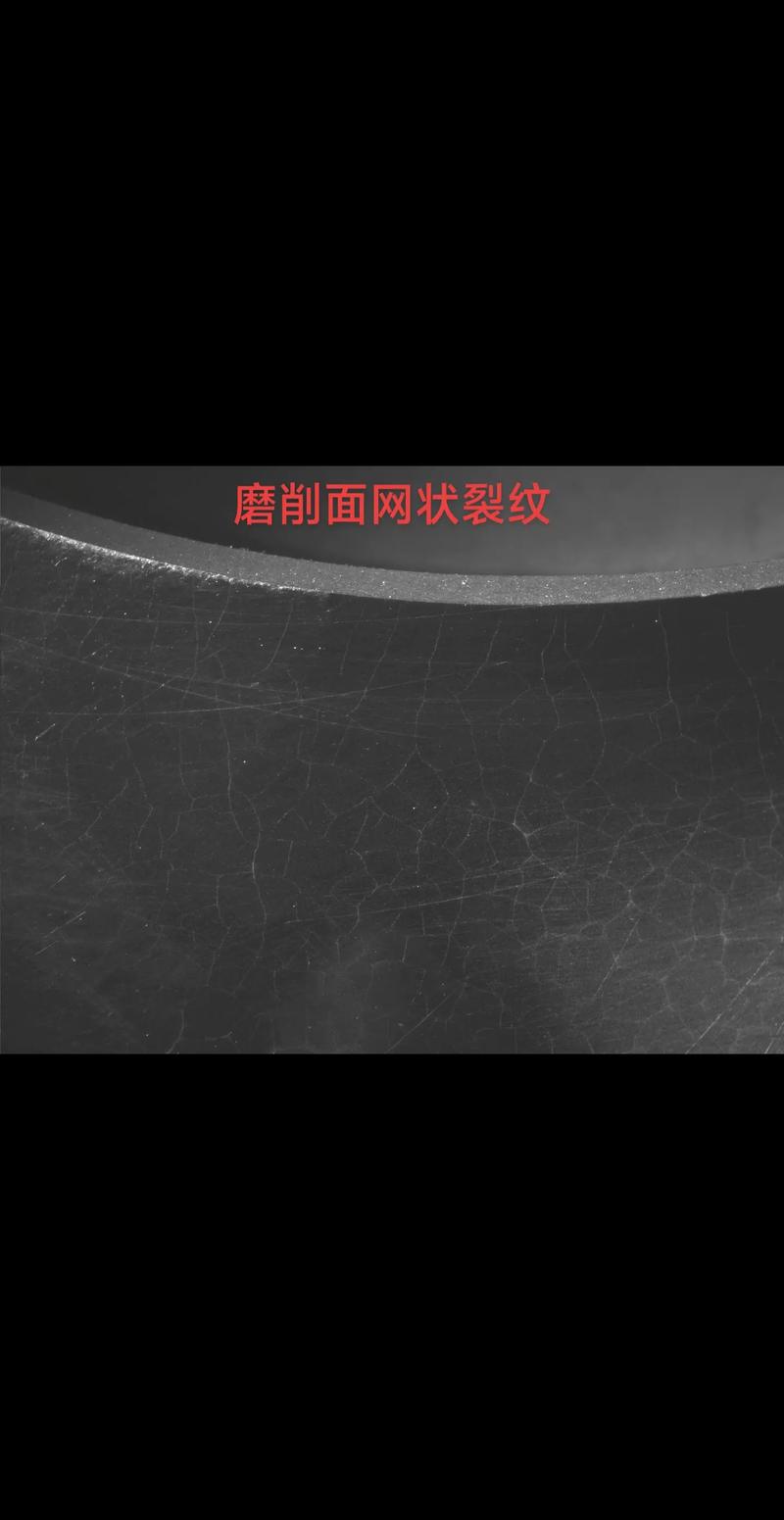

烧伤，看不见的杀手。工件表面会有一层氧化变色，有时淡黄色，严重时蓝紫色。更可怕的是深层烧伤，颜色没有，酸洗一泡，立马显形。一旦烧伤，工件表层硬度下降，残余拉应力，疲劳寿命骤降。 磨削时进给量太大、砂轮钝了、冷却不足，三分钟内就能烧坏一件精密主轴。我最惨痛的经历，磨一批航空轴承，成品酸洗抽检，20%有烧伤，直接报废，损失几十万。从那以后，我把磨削参数卡得死死的：粗磨进给量不超过0.02mm，精磨0.005mm以下，而且每次修整砂轮后必须试磨一件酸洗确认。裂纹更烦人，特别是淬火钢，磨削热导致表面二次淬火，拉应力一大，咔嚓，裂纹。预防就四个字：轻、快、冷、勤。轻进给，快修整，充分冷却，勤检查。

问：怎样快速判断磨削烧伤？
答：最直接的办法，酸洗。工件泡在4%硝酸酒精溶液里十来秒，烧伤区域马上变黑或变暗。别指望肉眼看，等你用放大镜看出来，零件早废了。有条件的上涡流检测，在线搞定，但贵啊，中小企业还是酸洗最实在。

CBN砂轮，又爱又恨

CBN，立方氮化硼，硬度仅次于金刚石，热稳定性好，磨削钢材简直是神器。我大力推荐用它磨高速钢、模具钢，寿命是刚玉砂轮的几十倍，表面质量极佳。但它矫情！必须用专用修整器，金刚石滚轮修整，修一次成本不低。而且对磨床刚性要求极高，稍有点振动，砂轮就异常磨损。有一次，我买了某国产CBN砂轮，上到一台老旧磨床上，没两下砂轮就崩边了，哭都来不及。后来换了台高刚度静压主轴磨床，同样砂轮，效果完美。上CBN，先评估机床，千万别硬来。 另外，必须用油基磨削液或特殊水基液，否则CBN会和水反应，损耗加剧。这事，很多新手都不知道。

问：什么情况值得投资CBN砂轮？
答：大批量生产，或者难加工材料如镍基合金、钛合金。算一笔账：一片CBN砂轮价格是刚玉的几十倍，但一片可以磨几万件，刚玉可能磨几百件就要修整甚至更换。停机时间、修整砂轮的时间、废品率，综合下来CBN反而便宜。我见过一个做汽车凸轮轴的线，换成CBN后，一年的砂轮成本下降了40%，而且凸轮轮廓精度稳定得一批。

行了，这次就聊这么多。记住，磨削不是力气活，是绣花活。下次再有人让你随便磨磨，把这篇文章甩给他。
