Profinet/Profibus:从现场总线到工业以太网的进化与纠结

上周去一家汽配厂做诊断,看到柜子里一排排的Profibus DP紫色电缆,我愣了一下——这玩意儿快二十年了吧?设备还在吭哧吭哧跑,但新上的视觉系统死活要接Profinet。到底换不换?这个问题,几乎每个搞工控的都纠结过。

Profibus,特别是DP和PA,曾经是自动化的脊梁骨。速度嘛,最高12 Mbit/s,在当年算快了。但说实话,它的物理层基于RS-485,轮询机制,一主多从,你稍微多挂几个从站,循环时间就嗖嗖往上涨。💡 而且——最让我头疼的——是终端电阻!忘记拨那个开关,整个网段就瘫了,查故障查到你怀疑人生。

Profibus DP 终端电阻开关细节特写
Profibus DP 终端电阻开关细节特写

Profinet凭什么取代?实时性根本不在一个量级

Profinet跑在标准以太网上,100 Mbit/s起步,现在千兆也不稀奇。但别被带宽迷惑,关键在协议栈。它通过IRT(等时同步实时)能做到31.25微秒的抖动,比Profibus的毫秒级循环硬生生快了两个数量级。你可能会说,“我就要个简单逻辑控制,要那么高实时性干嘛?”没错。可一旦上运动控制、多轴插补,Profibus那点确定性就捉襟见肘了。

话说回来,Profinet的灵活性也让工程师开心又骂娘。以太网拓扑可以星型、树型、环型随便搞,还能利用工业交换机做冗余。但——问题来了——网线质量、交换机配置、VLAN划分,哪个环节出点幺蛾子,网络风暴就能让你产线停摆。我记得有次因为一台非管理型交换机堵了,整个Profinet网络进入诡异的“半死不活”状态,诊断三天才找到元凶。❗

Profinet RJ45连接器与工业交换机接线现场
Profinet RJ45连接器与工业交换机接线现场

迁移?不是换根线那么简单

很多厂想当然:“把Profibus电缆换成网线就行了。”天真了。首先,PLC硬件得换。老S7-300/400上的DP主站模块,要换成支持Profinet的接口卡,或是干脆升级到S7-1500。其次,从站设备呢?那些老旧的分布式I/O,比如ET 200M,可能只带DP接口,你得要么买个Profinet接口模块,要么新增ET 200SP这样的新家伙。⚠️ 成本不是小数。

更坑的是程序。Step 7里用组态DP时,地址映射很直观;切到Profinet,设备名、IP地址、拓扑必须一一对应,哪怕一个字母写错,设备就闪灯报警。但说实话,熟悉之后,用TIA Portal拖拽配置,比当年拨码省心多了。而且Profinet支持在线更改,不用停机重新下载硬件配置——这点在汽车行业简直是救命。✅

问:我们工厂用的Profibus DP很多年了,真的有必要换吗?
答:看你产线目标。如果只是开环控制、逻辑联锁,且短期内没有大量数据采集或高清视觉需求,Profibus还能战。但一旦你要上MES、做预测性维护,需要从设备层抓振动、温度等过程数据,Profibus那点带宽瓶颈立马显现。而且西门子都慢慢停产DP模块了,备件越来越难找。建议逐步淘汰,新项目坚决用Profinet。

问:Profinet的实时性和EtherCAT比,到底谁强?
答:这个问题技术圈老吵。EtherCAT是“飞读飞写”的直通报文,微秒级响应,适合超高速运动控制。Profinet IRT基于时间调度,延时低且抖动极小,但节点多了刷新率会下降。不过,工业场景不是越快快好。Profinet胜在IT/OT融合,轻松跑TCP/IP、Web服务、OPC UA,EtherCAT在这块就吃力了。所以,看你侧重什么——纯粹硬实时?EtherCAT。既要实时又要上云?Profinet更舒服。

话说回来,Profibus也不是一无是处。在过程行业,PA的 MBP总线用两线制供电通信,本质安全,仍然活得滋润。化工区里Profinet哪敢随便进防爆区?但有趣的是,现在Profinet也开始通过Proxy网关整合PA设备,老同志们还能发光发热。

Profibus PA 本安防爆区现场设备连接
Profibus PA 本安防爆区现场设备连接

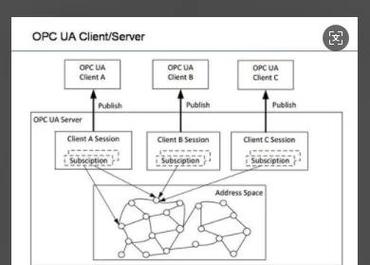

未来已来:Profinet over TSN和OPC UA的融合

未来已来:Profinet over TSN和OPC UA的融合
未来已来:Profinet over TSN和OPC UA的融合

别以为Profinet就停在这儿了。TSN(时间敏感网络)让标准以太网芯片也能做确定性传输,Profinet规范已在适配TSN。想象一下,未来同一根网线跑Profinet、OPC UA、甚至视频流,且互不干扰——这可是工业4.0的通信基石。再加上OPC UA信息模型,控制器数据直接结构化上云,边缘计算一通胡搞…说实话,每次想到这里,我都有点激动,又有点无奈:刚学会的,又要过时了?💡

总之——啊不,不能这么说——算了,直接摊牌:如果你还在用Profibus,赶紧了解Profinet,别被时代甩下。不是广告,是血泪教训。
