CC-Link现场总线:为什么它能在工业4.0时代逆势翻盘?

说实话,第一次接触CC-Link,我内心是拒绝的。

十年前的工控圈,谁不知道PROFIBUS、DeviceNet?那时候三菱推CC-Link,总觉得是‘自己玩自己的’。但后来——一个项目彻底改变了我的看法。有时候技术选型就像谈恋爱,没亲自试过,永远不知道合不合适。

2018年,我们给一家日系汽车产线做改造。六十几台伺服、两百多个远程I/O,甲方指定要用CC-Link IE Field Basic。我当时差点拍桌子:这么多节点,用主从轮询?实时性能扛得住?💡 结果调试时发现,循环通信延迟比某些所谓的‘实时以太网’还稳定,1ms没跑飞过。惊了。

我的第一印象:从怀疑到依赖

CC-Link最初是作为一种现场总线诞生的,底子是RS-485、令牌传递机制。看起来老掉牙对吧?但它的开发者太懂工厂的痛点了——抗干扰强到离谱。有一次车间电焊机直接和网桥贴着走,示波器都抓出毛刺了,数据居然一个bit没丢。❗ 这种可靠性,是实验室里测不出来的。

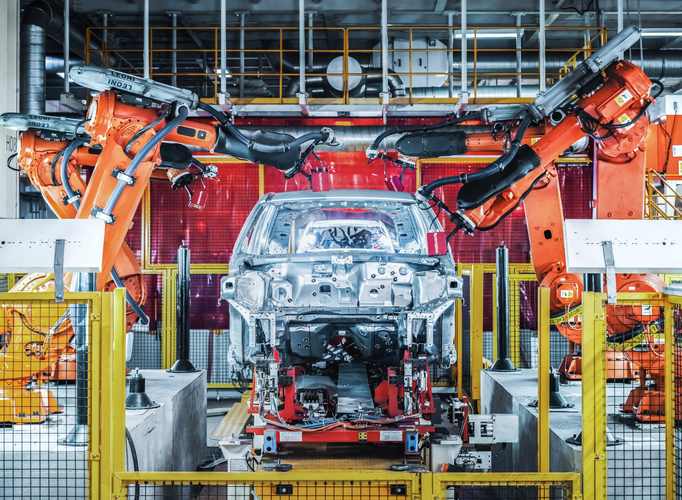

汽车焊装车间CC-Link总线抗干扰现场测试
汽车焊装车间CC-Link总线抗干扰现场测试

不过话说回来,CC-Link家族早就不是当年的‘单线程选手’了。你看现在的CC-Link IE系列,从Field到Control,再到TSN,已经是个全能网络体系。尤其TSN(时间敏感网络)这招棋,走得真狠——直接用标准以太网硬件实现微秒级同步,那些抱着专用协议的厂商估计得失眠。

CC-Link到底能做什么?

很多人以为它只是个‘日本Modbus’。大错特错。CC-Link Safety把功能安全集成到同一条总线上,省掉了冗余的安全PLC;CC-Link Motion一个指令就能同步128轴,而且同步偏差不超过±1μs。你没看错,微秒。这在包装机械、电子组装线上简直是开挂。

但最让我意外的是开放性。CLPA(CC-Link合作伙伴协会)有四五千家成员,从基恩士、SMC到国产的汇川、台达,兼容设备多到能列成电话黄页。有一次急需一个特殊的气动阀岛,下午三点下单,第二天上午居然从本地集成商那里调到了现货——接口还是CC-Link的。这生态,不得不服。

问:CC-Link和EtherCAT到底哪个更好?

答:这问题就像问‘锤子和扳手哪个好用’——取决于你要拧螺丝还是钉钉子。EtherCAT擅长超高速的硬实时,比如直线电机控制,但节点越多从站成本越棘手。CC-Link则强在混合型产线:几十个伺服、上千个I/O、视觉传感器、机器人控制器共处一网,叫CC-Link IE Field,带宽1Gbps,拓扑随便摆星型、线型、环型,断了一处还能继续跑,这就是冗余的妙处。而且,它的配置不用写XML,有个叫GX Works的软件,图形化拖拽,新手半天就能上手——这一点EtherCAT真该学学。

问:老设备能接CC-Link吗?厂里一堆二十年高龄的三菱PLC。

答:能啊!一个最经典的做法是用CC-Link IE Field Basic。它跑在标准100Mbps以太网上,老PLC只要有以太网口,加个FX5-CCLGN-MS这样的接口模块,就能无缝接入。我们改造过一批A系列PLC,用CC-Link网桥把原来的CC-Link v1.0平滑过渡到IE Field,连柜子都没换,生产数据直接上到MES。成本?比全盘替换低了70%。

未来已来:CC-Link IE TSN的破局

2022年之后,工业界最火的概念是什么?IT/OT融合。但融合的底层基础是网络,而TSN是必然的选择。CC-Link协会反应极快,率先把TSN纳入CC-Link IE TSN,并且把循环周期干到了31.25μs。别小看这个数字,这对多机器人协作、运动控制的意义,就像把高速公路修进了每条生产线,而且没有收费站。

CC-Link IE TSN多轴同步运动控制波形图
CC-Link IE TSN多轴同步运动控制波形图

有一次我去参观日本横滨的工厂,他们用CC-Link IE TSN把一个控制柜里的所有I/O、驱动器、视觉模块连起来,然后通过OPC UA直接上云。一个完整的‘从边缘到云端’的架构,居然没用到额外的网关!因为CC-Link的主站模块内置了MQTT和OPC UA Server。这种集成度,让人不得不感叹:会做生态的公司,真的可以躺赢。

当然,也不是没槽点。早期CC-Link的文档全是日文,调试手册读起来像天书。现在好多了,英文、中文资料齐全,连培训视频都自带字幕。只是某些第三方模块的响应速度,比如一些国产品牌的远程I/O,在高速扫描时偶尔会喘口气——建议还是用认证过的CC-Link Logo产品,别贪便宜。

最后我想说,工业协议没有绝对的好与坏,只有适合不适合。如果你的产线是离散制造、节点多、品种杂,而且希望将来无缝升级——CC-Link的确是值得押注的一条路。毕竟,能让老工程师从皱眉到微笑的技术,不多。

问:未来CC-Link会被TSN完全取代吗?

答:不会。但CC-Link会披上TSN的外衣继续进化。事实上,CC-Link IE TSN就是答案。它保留了原有的应用层协议和配置方式,物理层换成了TSN,使得一条线路上能同时跑实时控制数据、视频流和普通IT通信,互不干扰。这比从零开始学另一种协议的成本低太多。我们最近测试了一套基于CC-Link IE TSN的机器人焊接单元,相机触发信号和伺服抱闸指令走的同一根网线,延迟抖动用示波器看——几乎是一条直线。工业4.0的即插即产,大概就是这个样子吧。
