计算机辅助设计（CAD）：别叫它画图工具，它是工业的灵魂

干了二十年机械设计，很多人一问我做什么的，我说“搞CAD的”，对方立刻恍然大悟：“哦，画图的啊！” 每次听到这个，我心里就……唉，怎么说呢，有点哭笑不得。计算机辅助设计（CAD），真不是简单的电子图板。 它背后藏着整个工业流程的逻辑、数据，还有设计师的无数个不眠之夜。

还记得2005年，我第一次接触三维CAD——SolidWorks 2005。那种把零件在屏幕里旋转、剖切的震撼感，现在想起来还起鸡皮疙瘩。但很快，我就被现实泼了冷水。图纸画得再漂亮，车间师傅一看，草图约束没设好，尺寸一改就崩。那时候我才明白，CAD不是给设计师自嗨的，它得承上启下，连通制造现场。

从二维到三维：不仅仅是多了一个维度

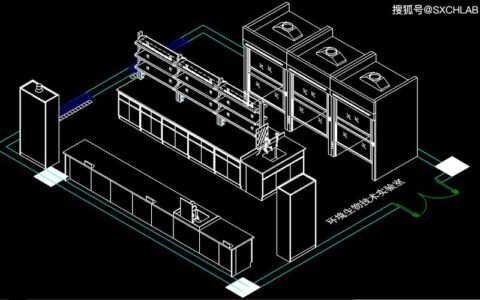

很多人觉得，从AutoCAD换到三维建模软件，就是多了个Z轴。太天真了！二维时代，我们画的是线、圆、弧；三维时代，我们构建的是特征——拉伸、旋转、扫描、放样。逻辑完全变了。二维图纸上的一条线，可能代表一个面的投影，但在三维里，你如果没定义好这个面与相邻特征的几何关系，后续的装配、仿真、加工全都会出错。 这一点，我带的实习生十个有九个栽过跟头。

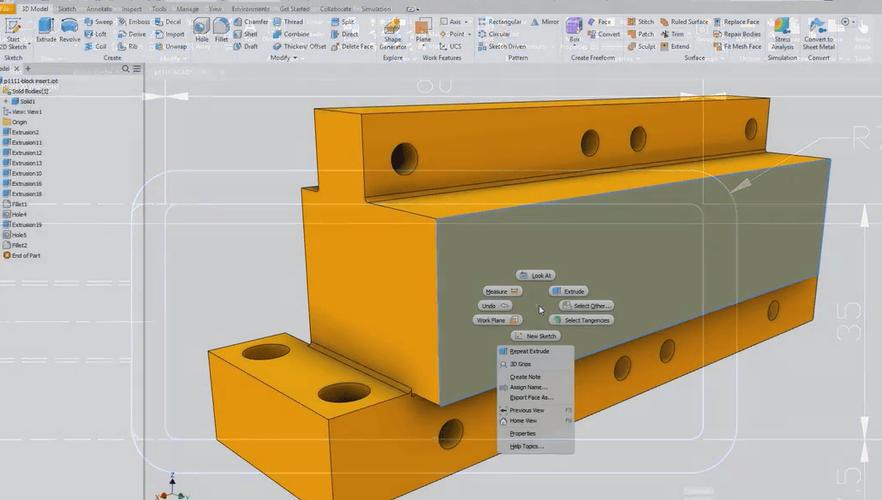

说实话，三维建模带来的参数化设计，才是革命性的。以前改个零件尺寸，我得重新画一遍；现在，改个参数值，模型自动更新，关联的装配体、工程图也跟着变。爽吗？爽！但坑也深。参数设置不当，牵一发而动全身，整个模型瞬间报错，红成一片，那时候真想砸电脑。

工业圈子里常说的“自上而下设计”和“自下而上设计”，就是参数化思想的延伸。我个人更喜欢在概念阶段用自上而下——先在装配体里画骨架草图，定义关键接口，然后拆出零件细节。这样改方案的时候，不用一个个零件去调，简直救命。但有些老派工程师就是不信，非要自下而上，结果项目一变更就加班。人各有志吧。

💡 小建议：如果你刚入门，先死磕参数化逻辑。把设计意图封装进参数和公式里，以后你会感谢自己的。

CAD只是起点：它必须活在PLM的生态里

画完模型就万事大吉？错了。真正的噩梦从数据管理开始。版本搞混、零件号重复、找不到最新图纸——这种事每周都在重复。我们部门曾经因为一个钣金件的版本没对齐，导致供应商生产了200个废品，损失十几万。那次之后，公司咬牙上了PLM（产品生命周期管理）系统，把CAD数据、BOM、变更流程全部管起来。

现在提PLM，很多人觉得就是文档管理。呸，那还不如用网盘。真正的PLM，是让CAD模型成为企业的数字资产，打通设计、工艺、制造、采购甚至售后服务。 比如我们在SolidWorks里设计了一个减速箱，PLM能自动提取BOM线缆、生成物料代码、触发工艺路线编制，还能反馈采购价格波动。这才是数字化工厂的基座。

😤 吐槽一句：有些所谓“智能制造”项目，连CAD数据都没理顺，就急着上MES、上数字孪生……基础不牢，全是空中楼阁。

问：PLM和PDM有什么区别？我们小公司有必要上吗？

答：简单说，PDM（产品数据管理）管的是CAD文件和版本，PLM覆盖的范围更广，从需求到报废全生命周期。小公司如果只有两三个设计师，直接共享文件夹可能也行，但一旦开始和外部协作、需要追溯历史，或者人员流动导致知识流失，你就会发现PDM/PLM哪怕一个基础功能，都能省下大笔找文件、改错的时间。我见过5人团队用免费的Teamcenter X Starter，也很顺手。关键不是软件，是流程先理清楚。

仿真与制造：CAD不能活在真空中

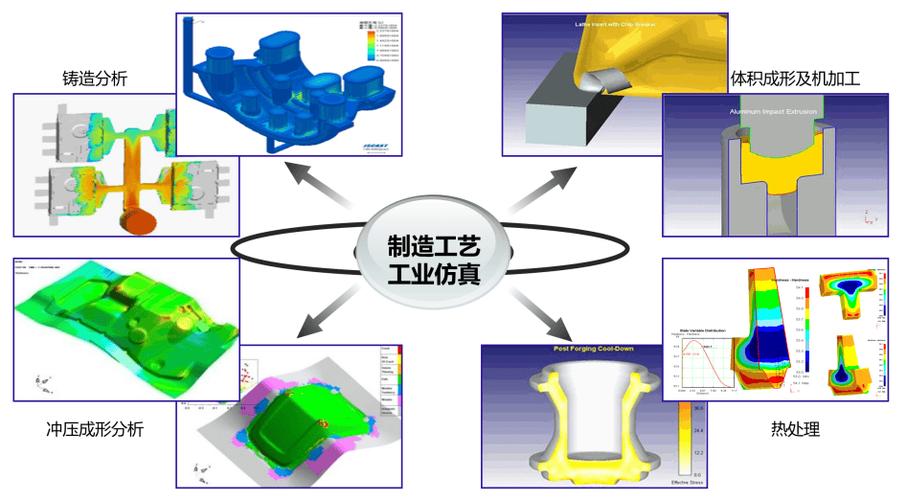

设计得多，我越来越觉得CAD必须和CAE、CAM绑在一起。以前我们出完图，丢给仿真部门，他们用ANSYS算应力，发现问题再返回来改，几轮下来周期拖得老长。现在好多了，三维CAD软件自带FEM分析模块，设计师在建模过程中就能边设计边验证。虽然精度不如专业CAE软件，但在前期概念阶段，能避免80%的低级错误。

✅ 实战经验：复杂铸件设计时，我习惯用SolidWorks的Simulation做拓扑优化，得到轻量化的骨架，然后再细设计。这个流程帮我们一个机架减重了15%，成本直降。当然，参数设置要小心，网格划分不对，结果能差十万八千里。

说到CAM，也就是计算机辅助制造。现在五轴加工越来越普遍，CAD模型直接生成刀路，切削仿真看着刀头在屏幕里跑，真是一种享受。但！如果模型有烂面、不连续曲率，刀路就乱跳，甚至会撞刀。我亲身经历过，一个出口件差点因为曲面质量问题导致过切，幸亏老师傅在Vericut里检查出来了，不然赔到倾家荡产。所以，CAD模型质量直接决定加工成败，不是画出来好看就行。

问：现在都讲数字孪生，CAD在其中扮演什么角色？

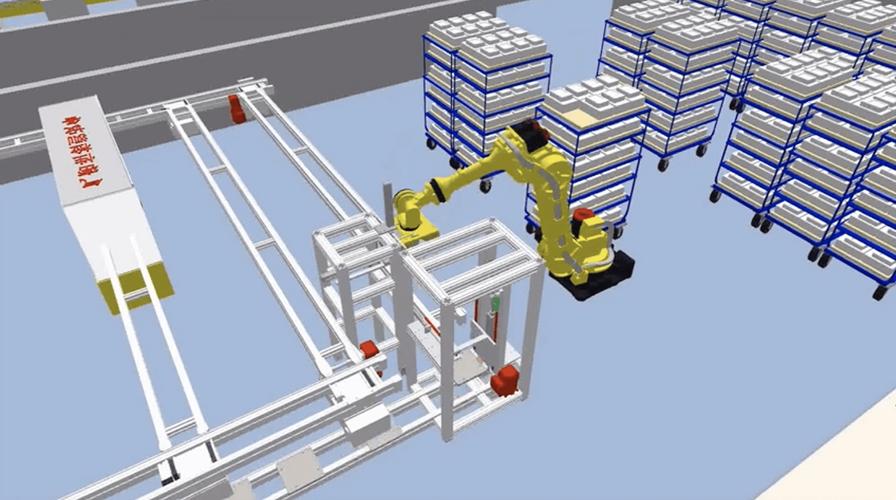

答：数字孪生的基础就是高保真CAD模型。没有精确的三维几何数据，所谓孪生就是一堆传感器数据的可视化看板而已。真正的数字孪生，要让CAD模型与物理实体实时互动，比如通过IoT数据驱动模型动画，反映设备真实运动状态。我们在一条自动化产线上实践过，用NX MCD做机电一体化概念设计，产线还没安装，就在虚拟环境里调试了PLC程序，现场调试时间缩短了三分之二。真的，这效果当初我们都没想到。

云CAD来了，但我们真的准备好了吗？

最近几年，Fusion 360、Onshape这些云CAD平台势头很猛。远程协同、版本自动管理、随处可访问——听起来美妙。我试用了半年Fusion 360，确实方便，特别是跨地域团队合作，不用再邮件传文件痛苦等更新。但，⚠️ 坑也很大！网络延迟、模型太卡、敏感数据上云安全感缺失，还有订阅费长期算下来一点不比买断便宜。

更现实的问题是，很多制造业企业的工艺流程、ERP接口都是基于传统桌面CAD体系搭建的，迁移成本高得吓人。所以目前，混合模式更实际：核心设计用高端桌面CAD（比如CATIA、Creo），协同评审和轻量化查看用云端平台。我们目前就是这么干的，感觉还不错。

😌 最后想对年轻工程师说：别把CAD当成一个软件操作技能，它本质上是工程设计思维的数字化表达。你建立的每个特征、每条约束、每个参数，都是你设计逻辑的体现。多下车间，多摸零件，多跟加工师傅聊，你才能真正用好CAD。不然，永远只是会按键的绘图员，成不了工程师。

这话是我师傅当年说的，我用了十五年才懂透。
