计算机辅助工程(CAE):仿真数字背后,那些老师傅不会告诉你的痛点

你说,现在搞机械的,谁还不用点计算机辅助工程(CAE)手段?设计个零件,摸出手机都能跑个简单受力分析。但说实话,每次看到年轻工程师拿着花花绿绿的应力云图,一脸笃定地跟我说“强度没问题”,我就心里发毛。真的,那玩意可靠吗?✅

仿真报告漂亮,实物一塌糊涂——我的血泪史

干了快二十年机械,我算踩过不少坑。有一次,一个变速箱壳体,有限元分析(FEA)结果安全系数1.8,完美。结果台架试验,裂了。两次。当时整个项目组都懵了。破案过程不细说——最后发现是铸造残余应力没考虑。软件里,材料属性是理想均匀的,边界条件是教科书式的,但现实呢?铸造冷却不均、加工硬化、甚至螺栓预紧力偏差,哪个仿真模型真给你算进去?❗

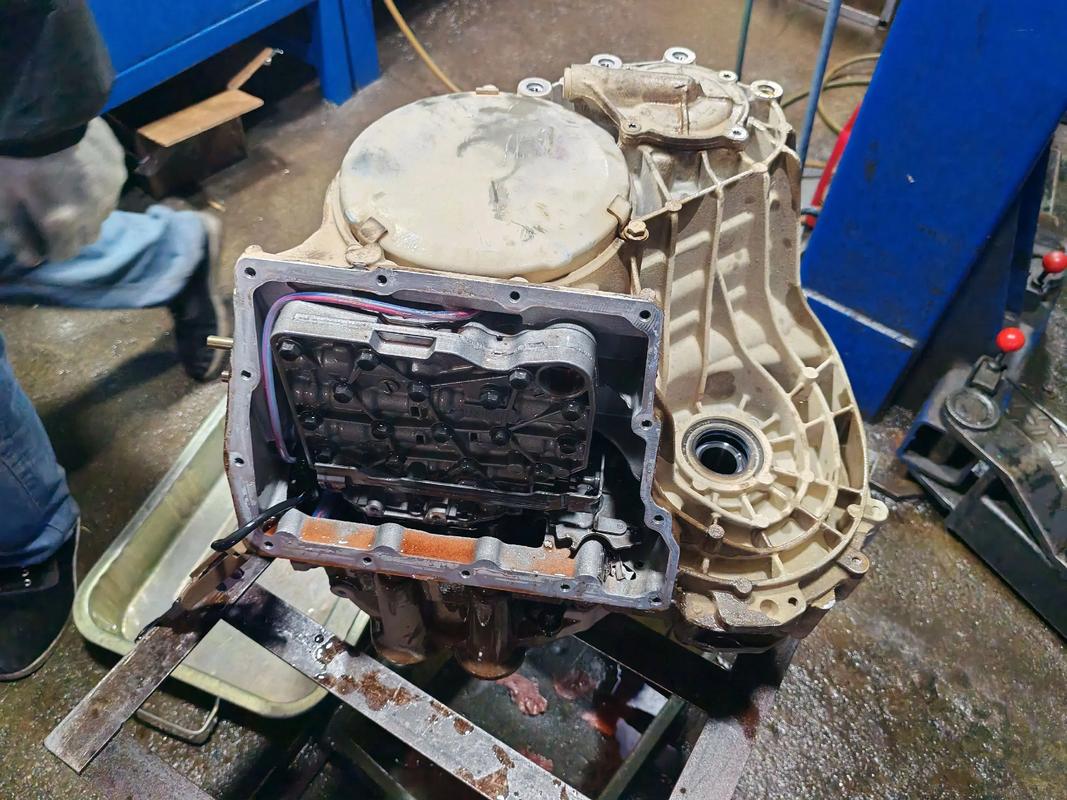

变速箱壳体断裂失效分析实物图
变速箱壳体断裂失效分析实物图
这就是计算机辅助工程(CAE)最坑的地方:它给你一个极度精致、色彩斑斓的虚拟世界,让你以为一切尽在掌握。但物理世界是脏兮兮的、不完美的。你没在车间待过,没亲手摸过毛坯件,你怎么知道那个圆角根部有微裂纹?你怎么知道焊接变形导致装配应力完全不是假设的那样?

问:小公司预算有限,CAE值得投入吗?答:看你到底想用它干嘛

问:小公司预算有限,CAE值得投入吗?答:看你到底想用它干嘛
问:小公司预算有限,CAE值得投入吗?答:看你到底想用它干嘛
问:我们是个做非标设备的,二十来个人,老板一直犹豫要不要买正版软件,或者招个仿真工程师。您觉得计算机辅助工程(CAE)对我们这种体量,真能解决问题还是打水漂? 答:这事儿得掰开说。如果你指望买了软件就能马上减少试错成本、缩短研发周期——那你大概率会失望。前期投入不只是钱,还有人的培养。CAE高手不是培训俩月就能上手的,得跟实际工艺反复验证。但反过来说,有些场景没有CAE又寸步难行。比如我们做液压夹具,有个关键压板,受力大、空间又卡死。不用拓扑优化去算,靠经验画图?半年都试不出那形状。所以我的建议:别一上来就买百万级的全套仿真平台。先针对你们最疼的那类问题,用些中端甚至开源求解器,配合一两个有好奇心、愿意钻研的工程师,小步快跑。关键是,一定要拿实物测试结果反推模型精度,否则就是自嗨。💡

多物理场耦合?别被名词忽悠了

这几年行业里有个趋势,动不动就提多物理场仿真、数字孪生。好像不整点流固耦合、热-结构耦合,技术就落伍了。我承认,有些场景真的需要。比如电机散热,流体和固体的传热必须一块算;再比如电池包热失控,那是热-电-化学-结构大杂烩。但大多数普通机械产品,真犯不着。
新能源汽车电池包多物理场耦合仿真云图
新能源汽车电池包多物理场耦合仿真云图
说个笑话:有次评审,一个年轻工程师给个简单支架做了个热-结构耦合,说考虑环境温度变化。我问他,你这温度变化从20度到40度,影响量级多少?他答不上来。其实对于钢件,这点温差,应力变化连2%都不到,远不如加工误差。但为了那个“耦合”的名头,他多花了三天时间建模、划网格、调收敛。所以啊,CAE要用得聪明,别为了炫技而复杂化。✅

问:都说AI要颠覆CAE,这事儿靠谱吗?答:颠覆不至于,但有些活儿确实要被替代了

问:都说AI要颠覆CAE,这事儿靠谱吗?答:颠覆不至于,但有些活儿确实要被替代了
问:都说AI要颠覆CAE,这事儿靠谱吗?答:颠覆不至于,但有些活儿确实要被替代了
问:最近看到新闻,说某国际大厂用AI秒算仿真结果,替代传统有限元。我们这些学了半辈子FEA的人会不会失业? 答:哈哈,这恐慌我也有过。但仔细研究了一下,目前所谓的AI for CAE,更多是“代理模型”(Surrogate Model)。什么意思?就是你用传统求解器先算几百组工况,训练个神经网络,以后新设计参数一输入,AI直接吐出结果,很快。这对于同一类产品、频繁改型设计的情况,简直是降维打击,比如汽车零部件变形预测。但你说它能替代底层物理求解器?还早。AI不懂动量守恒,不懂接触非线性,遇到全新构型它照样蒙。不过话说回来,重复性的网格划分、边界条件设定,AI倒真可能干得比人好。我的态度是:别怕,但也别固步自封。学点数据驱动的思想,结合你的物理直觉,这才是未来。💡

网格画得比头发丝还密,就问你算得动吗

网格画得比头发丝还密,就问你算得动吗
网格画得比头发丝还密,就问你算得动吗
再吐个槽。很多仿真工程师有“网格洁癖”——几何模型非得抽中面、切分、扫略,网格非得均匀六面体,否则就不舒服。结果呢?一个装配体,光前处理就耗掉一周。等到求解,自由度几千万,工作站跑两天两夜,最后结果还未必更准。其实很多时候,有限元分析中,二阶四面体单元处理得好的话,和六面体精度相差无几,而且能自动从CAD模型生成,效率高得多。 我还真做过对比。一个泵壳强度分析,用高阶四面体,加上局部网格细化,算出来的最大应力位置与六面体网格仅相差3%,但前处理时间从三天减到半天。所以,别迷信“漂亮网格”。有时候,模型的物理假设(比如是否考虑接触间隙、材料非线性)远比网格形状重要。✅ 计算机辅助工程(CAE)发展到今天,工具越来越强大,门槛越来越低。但真正的门槛,不在软件操作,而在于:你能否从纷繁的仿真结果中,嗅出那些被忽略的物理本质?你能不能把车间里的油腻经验,翻译成模型里的边界条件?这才是CAE的魂。❗ 所以下次,当你再看到那张完美的彩虹云图时,不妨问自己一句:我到底是在用CAE逼近真实,还是在制造一个精致的数字谎言?
