执行机构选型那些坑:一个老工程师的血泪经验

说实话,每次看到新来的设计人员选执行机构,我都手里捏把汗。倒不是说他们不聪明,而是这东西啊——看着简单,一用就错。就说上周,一个项目急着用气动执行机构,小伙子直接照着样本册的扭矩值选了,结果阀门根本打不开。现场打电话给我,声音都变了。

我过去一查,好家伙,没考虑介质压力、填料摩擦、还有安全系数。样本上的扭矩是什么?那是实验室理想状态!实际工况打个七折都算好的,他倒好,直接一比一选。

选执行机构,千万别只盯着样本数据。

气动执行机构的扭矩计算,不是套公式那么简单

说到气动执行机构,核心就是输出扭矩。但很多人的计算过程,简直粗暴。没错,气动执行机构输出的力矩 = 活塞面积 × 气压 × 力臂,可这个公式只能算个大概。真正决定成败的,是那些看不见的损耗。

比如,你选了双作用气缸,那就得考虑回程时的背压。有时候气动管路过长,电磁阀到气缸好几米,压降大得吓人——实际到气缸的气压,可能只有0.4MPa,你按0.6选型,能不打不开吗?

还有,阀门填料压得太紧,摩擦力陡增;介质里有颗粒,卡涩;安装不同心,额外径向力……每一项都偷偷吃掉你的扭矩裕量。

怎么办?我的习惯是:计算出的理论扭矩,至少乘个1.5倍安全系数,关键场合直接上2倍。别嫌浪费,总比返工强。

气动执行机构内部齿轮齿条结构图
气动执行机构内部齿轮齿条结构图

这里插一句。

问:气动执行机构选型时,扭矩裕量到底留多少合适?

答:这没有统一标准,得看工况。洁净干燥气体、润滑良好、阀门扭矩曲线平缓,1.3倍足够了。但要是粉尘环境、频繁启闭、或者阀门有卡滞风险,直接1.5到2倍。液压执行机构因为系统压力高,裕量可以稍微小点,但你也得考虑油液清洁度。我见过一个钢厂,液压执行机构连续运行三个月后扭矩下降一半,拆开一看,油里全是铁屑,把柱塞磨坏了。这教训——不亲眼看到真不敢相信。

电动执行机构 vs 气动,纠结十年了

这个话题每次选型都要吵一架。气动派说成本低、防爆好;电动派说控制精确、不用气源。其实哪有绝对的对错?

但我要吐槽一下:有些厂鼓吹电动执行机构全面取代气动,这纯粹是销售话术。给你举个例子,我们在防爆区装电动执行机构,必须用防爆接线盒、防爆电机,那个价格直接翻三倍,接线还得用环氧树脂密封,麻烦透顶。而气动执行机构,只要一个防爆电磁阀,轻松搞定,成本低到地板上。

不过话说回来,电动执行机构在调节精度上,确实碾压。尤其是需要频繁调节流量的场合,你总不能用气动慢慢推吧?定位器再快,也赶不上伺服电机。

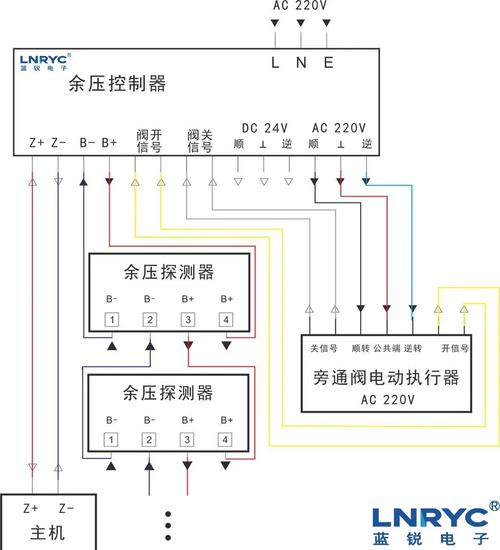

工厂现场电动执行机构配线图
工厂现场电动执行机构配线图

问:气动执行机构和电动执行机构的寿命差异大吗?

答:看工况和维护。气动执行机构结构简单,活塞圈寿命一般百万次级别,但前提是气源干净、有润滑。现场气源含水含油一多,密封圈膨胀,半年就坏。电动执行机构齿轮磨损是个问题,好的品牌用硬化齿轮,寿命长,但电子元件老化无法避免。尤其高温环境,电路板没几年就完蛋。我们做过对比,在常温洁净车间,电动执行机构连续运行八年没问题,气动也差不多;可一到炉前高温区,电动的故障率直线上升,气动的换个耐热密封圈照样用。所以寿命这玩意儿,全看你怎么用。

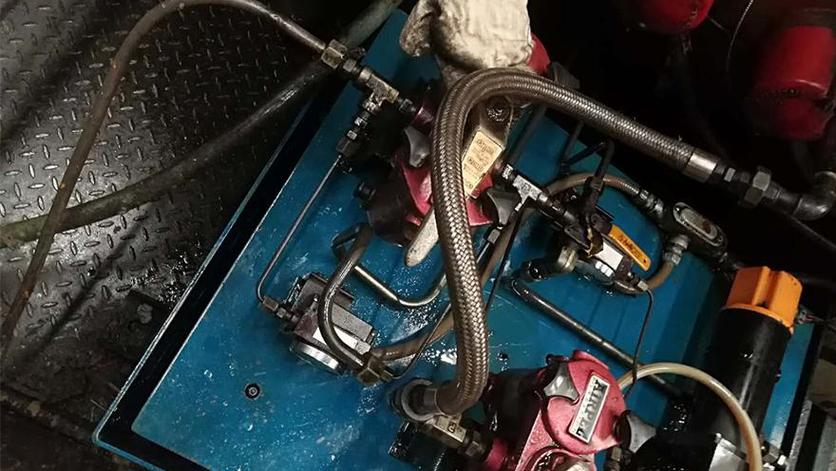

液压执行机构:大力出奇迹,但维护真要命

液压执行机构:大力出奇迹,但维护真要命
液压执行机构:大力出奇迹,但维护真要命

重载场合没得选,液压执行机构就是王者。输出扭矩几十万牛米跟玩一样,体积却比电动的小好几圈。但——你享受了它的力量,就得忍受它的脾气。

泄漏!液压系统的天敌。偏偏执行机构在高压下,密封件时间一长就老化,外漏还好说,看得见,内漏才麻烦:阀芯磨损,油缸内泄,执行机构自己慢慢爬行,定位不准,你还找不着原因。我们有一台液压执行机构,定位偏差越来越大,查了三天才发现是油缸内壁拉伤了,没办法,只能换缸体,心疼钱啊。

不过,近几年液压执行机构也在进化。出现了集成伺服阀的智能液压执行机构,闭环控制精度大幅提高。配上油液在线监测,能提前报警污染度。这倒是好事,但价格嘛……贵得咂舌。

说实话,液压执行机构的选型,除了扭矩、行程,一定要把油液清洁度和过滤精度考虑进去,马虎不得。

未来的执行机构长啥样

最近参加展会,看到不少新鲜玩意儿。执行机构也开始卷智能化了。

比如内置扭矩传感器,能实时监控出力,阀门卡涩第一时间报警。再比如,自诊断功能,连上工业物联网,远程就能看执行机构开关次数、运行曲线,提前预测维护。我们厂去年改造,换了一批带总线接口的电动执行机构,中控室直接设定参数,不用人到现场调限位开关,效率高了一大截。

还有个趋势让我眼前一亮:轻量化。复合材料的气动执行机构,重量只有原来的三分之一,安装方便多了。不过在高压下可靠性如何,还得长期验证。

最后啰嗦一句,选执行机构,千万别只看参数表。多去现场,摸一摸实际工况,闻一闻空气里有没有腐蚀性气体,跟操作工聊聊天,他们知道的比说明书多。这,才是真正的选型智慧。

执行机构,看似简单的部件,却牵一发动全身。玩儿好了,如臂使指;玩儿砸了,整条线趴窝。所以——慎重,再慎重!
