Modbus协议为什么过了40年还在用?工业老炮的真实吐槽

上周,又被一个老掉牙的Modbus设备折腾到凌晨两点。我盯着串口调试助手里那一串十六进制——01 03 00 00 00 02 C4 0B——突然就笑了。这玩意儿诞生于1979年,比我年纪都大,可直到现在,工厂里但凡有个PLC、仪表、变频器,十之八九还在用它。你说它是工业通信的活化石,一点不过。可气的是,有时候还真就离不开它。

上不了台面?可它偏偏活得最好

上不了台面?可它偏偏活得最好
上不了台面?可它偏偏活得最好

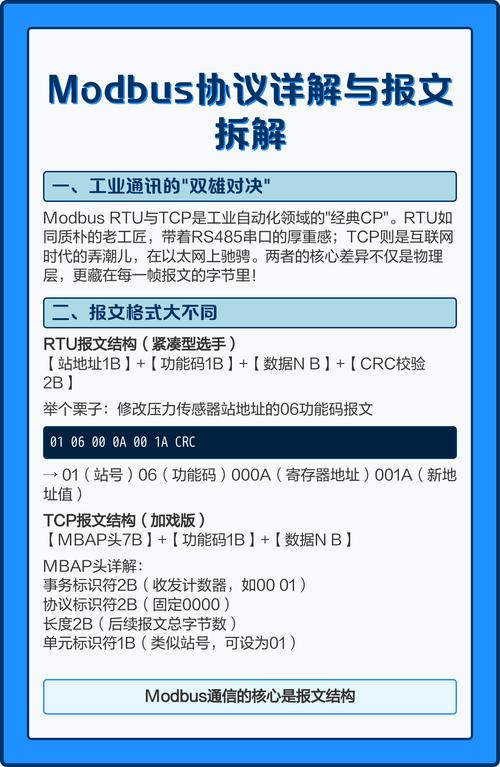

搞工业自动化的都知道,近二十年冒出一堆“高端”协议:EtherNet/IP、PROFINET、EtherCAT……个个都标榜自己速度快、实时性强、能跟IT系统无缝对接。结果呢?到车间里转一圈,最底层设备互联,Modbus还是那个沉默的大多数。为啥?说白了就三个字:够简单。你翻遍Modbus协议规范,真正核心的东西就那么几页纸。一主多从,要么一问一答,要么广播。数据模型就线圈、离散输入、保持寄存器、输入寄存器四种。报文格式更是赤裸裸——RTU模式(Remote Terminal Unit)下,地址码+功能码+数据+CRC校验,齐活;ASCII模式更直观,可读性好但效率低;后来为了蹭以太网的东风出了Modbus TCP,也就是在报文前面加个MBAP头,把CRC校验直接扔给底层TCP去做。这有什么好处?任何工程师,哪怕是个新手,花半天时间就能手搓一个简单的Modbus通信库。没错,门槛几乎为零。

但是!别以为简单就意味着没坑。恰恰因为简单,很多厂商在实现的时候随意发挥——这个话题咱们稍后细说,先聊点更实际的。

问:Modbus RTU和TCP,现场究竟怎么选?

答:这问题我被问过不下二十遍。说个经验吧:如果设备到中控室距离超过一百米,或者要走室外、强干扰环境,老老实实上RS-485总线跑Modbus RTU。差分信号抗造,线缆便宜,一条双绞线手拉手能挂32个节点(加中继更多)。虽然半双工,但工业现场那点数据量,偶尔丢包重发就是了,问题不大。缺点呢?波特率上不去,调试的时候得带着笔记本蹲在设备旁,一遍遍试那个该死的地址和校验,蚊子嗡嗡叫,汗流浃背。

Modbus TCP呢,建立在以太网上,速度快,还能跟厂里MES、SCADA系统直接集成。可你别高兴太早——很多老旧PLC的以太网模块就是个噩梦。IP地址冲突、交换机兼容性、还有那种莫名其妙的“连接已建立但数据死活不通”的情况,查到最后发现是设备端TCP端口号不是默认的502。所以选哪种,不光看技术参数,还得看你的设备、线缆、现场环境,甚至得考虑维护那帮兄弟愿不愿意多学一样东西。

那些年,我们一起踩过的巨坑

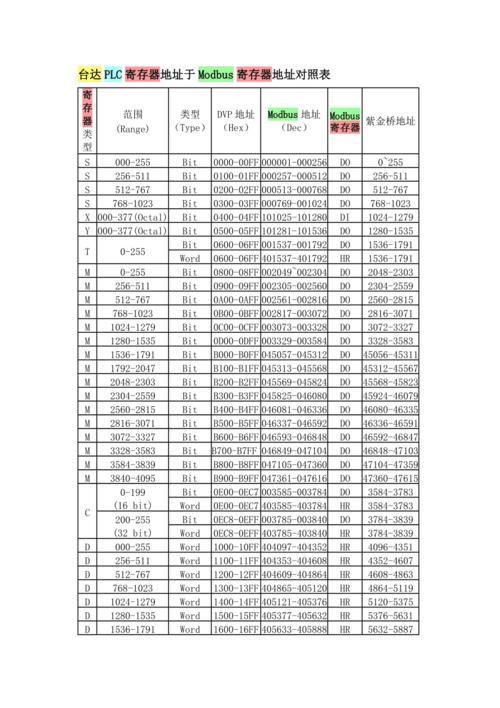

说到维护,我可太有感触了。Modbus的“简单”背后,藏着无穷无尽的破事。首当其冲——地址偏移!协议规定寄存器地址从0开始,可有些HMI或组态软件里偏要显示成40001、30001这种“标准地址”。然后你写代码的时候就疯了:到底要不要加1?问客服,客服说“看手册”;看手册,手册是英文的,翻译得像机器猫写的。最后只能一个个试,试到脑壳疼。

Modbus寄存器地址偏移示意图 40001对应实际地址0000
Modbus寄存器地址偏移示意图 40001对应实际地址0000

另一个大坑:字节序。Modbus传输数据是大端模式(Big-Endian),可你的ARM处理器可能要小端(Little-Endian)。一个32位浮点数存到两个保持寄存器里,哪个寄存器放高字?哪个放低字?更崩溃的是,有的仪表厂商自作聪明,连浮点数的字节顺序都乱排。我记得有一次读一个流量计数据,出来的数字要么是天文数字,要么是负数,最后用十六进制反推,才发现厂家把两个寄存器顺序掉了个个儿。那一刻我真想顺着网线爬过去骂人。

Modbus浮点数解析字节交换错误数据对比
Modbus浮点数解析字节交换错误数据对比

还有些设备,功能码支持不全,你发0x03读保持寄存器它认,你用0x04读输入寄存器它直接就装死。文档里根本不提这茬。所以,每次对接新设备,准备一个好用的Modbus调试工具(ModScan、QModMaster之类的)就是保命符。

问:都说Modbus没有安全机制,工业互联网时代怎么搞?

问:都说Modbus没有安全机制,工业互联网时代怎么搞?
问:都说Modbus没有安全机制,工业互联网时代怎么搞?

答:确实,Modbus设计之初根本没考虑安全这码事。没有认证,没有加密,报文裸奔,谁都能读能写。在以前封闭的工厂里,这不是问题;可现在要上云、要远程运维,这就是严重隐患了。怎么办?完全抛弃不现实,大多厂子用的是“分层隔离”的老法子:控制网络单独VLAN,用工业防火墙只开放特定IP和端口,不准互联网直接访问。进一步的话,在关键节点加Modbus安全网关,对报文进行深度包检测,把写操作(比如功能码06写单个寄存器)锁死或要求二次确认。有些边缘计算盒子还能把Modbus RTU转成MQTT,中间加TLS加密。说实话,这些方案都挺别扭的,像是给老爷车加装安全气囊,但总比没有强。最好的办法?新项目尽可能用带安全能力的协议,比如OPC UA,不过那又是另一笔开销了。

老而弥坚,甚至还能再战二十年

老而弥坚,甚至还能再战二十年
老而弥坚,甚至还能再战二十年

你说Modbus跟不上时代?可产业界的现实就是,大量设备生命周期长达十五年、二十年,不可能推倒重来。而且最近几年,我注意到一个有意思的趋势:Modbus正在成为“中间语言”。很多智能传感器、IO-Link主站、甚至机器人的控制柜,对外都保留Modbus TCP接口。为什么?因为任何SCADA软件都能轻松对接。反观那些高大上的协议,往往需要购买专门的驱动、许可证,搭建起来费时费力。所以,Modbus的普适性反而成就了它在智能工厂里的桥梁角色。

前一阵调试一批AGV小车,它们的控制器只支持CANopen和Modbus TCP。我毫不犹豫选了后者,然后通过Node-RED的Modbus节点把数据转成JSON推到云端。整个链路从底层到上层只用了半天就打通。这种活我知道用EtherCAT也能干,但投入的时间、人力、金钱?小厂折腾不起。所以啊,别嫌弃Modbus土,它土得有道理。

当然,如果你要搞高速运动控制,或需要纳秒级同步,请忘了Modbus,它不是那块料。但除此以外,工厂里90%的场景——读个温度、写个频率、启停电机——Modbus依然是最省心的选择。至少,你头疼归头疼,最后总能搞定。不像某些协议,你连从哪开始头疼都不知道。
