工业现场总线:别再瞎折腾了,听老司机说几句实话

十几年前我刚入行那会儿,第一次见到 PROFIBUS 紫色的电缆,心里想——这玩意儿怎么这么娇气?终端电阻、A/B 线、波特率拨码……结果调试了三天,PLC 还是红灯闪烁。后来发现,有个同事把终端电阻插到了线路中间。对,就是中间。😤

说实话,工业现场总线这东西,理论和实际差了十万八千里。书本上告诉你 OSI 模型、总线拓扑,到了现场全是屏蔽接地不良、浪涌烧接口、老鼠咬断线。而且每个厂家都有自己的理解——Siemens 的 DP 接头,Weidmüller 的接线端子,还有菲尼克斯的玩意儿,插在一起可能就莫名其妙地掉站。

PROFIBUS vs PROFINET:别再傻傻分不清

问:“PROFIBUS 和 PROFINET 到底有什么区别?是不是升级版?”

答:你要这么想就天真了。PROFIBUS 基于 RS-485,走的是循环数据交换,波特率最高也就 12Mbps。PROFINET 走的是以太网,全双工,还能做实时和等时同步。根本就是两代技术,通讯机制完全不同。但你说 PROFIBUS 就淘汰了?开玩笑。现在多少老厂里还在跑着,那些 DP 从站,换一个成本高得吓人。所以现实就是——你既要懂 PROFIBUS,又得学 PROFINET,甚至 Modbus TCP 也得会。因为——

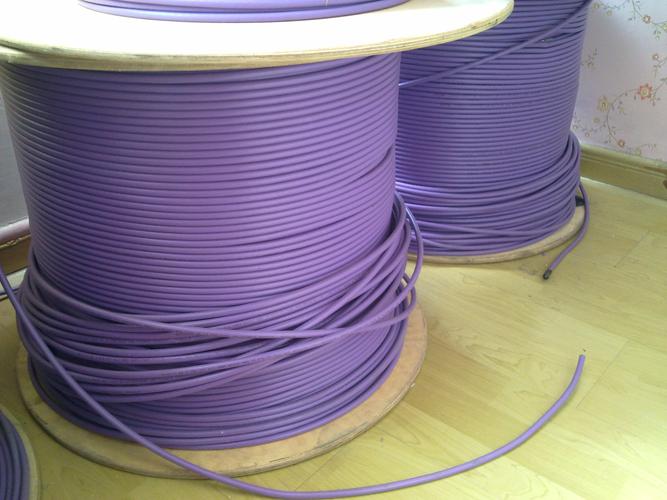

工厂PROFIBUS紫色电缆连接PLC实拍
工厂PROFIBUS紫色电缆连接PLC实拍

现场情况千奇百怪。有一次我去一个化工厂,他们的总线系统用了十五年,电缆外套都脆了,轻轻一碰就掉渣。业主问我能不能不换线,我说那只能求神拜佛了。结果真撑了半年,最后因为一个接头氧化,整个工段停机六小时。损失?几十万打水漂。

EtherCAT:快是真的快,但坑也不少

这几年 EtherCAT 火得一塌糊涂。同步精度,那叫一个漂亮。但是——注意这个但是——它对从站的要求极其严格。有一次我们用了一个第三方的耦合器,结果整个网络时不时报错,最后查出来是那个从站内部晶振温漂太大,ESC 芯片同步丢帧。换成倍福原装的,立刻消停。所以!不要图便宜,不要在 EtherCAT 上混搭不知名品牌。

问:“现在上 EtherCAT 还来得及吗?是不是又要学一堆新标准?”

答:当然来得及!工业控制领域,EtherCAT 已经站稳脚跟了。尤其是运动控制,没它不行。但你得准备好吃透分布时钟、Sync0/Sync1 这些概念。而且别忘了,还得看伺服驱动器支不支持 CoE(CANopen over EtherCAT)或者 SoE(SERCOS over EtherCAT)。一不留神就买错型号。我在一个项目里就吃过亏,买的伺服只支持脉冲控制,退了重新买——工期耽误了半个月。😩

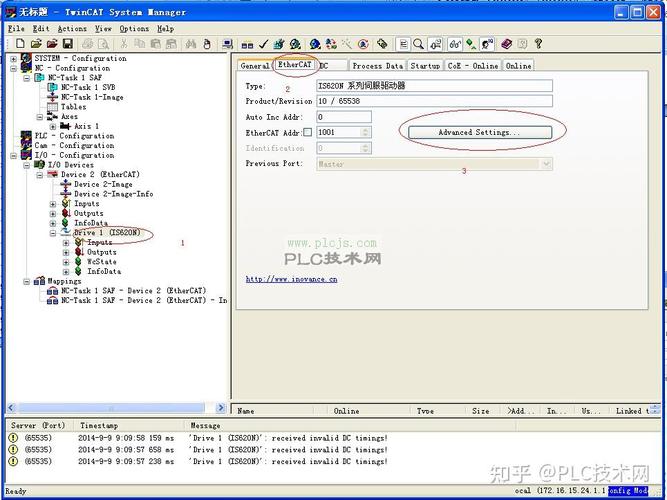

EtherCAT主站TwinCAT配置界面截图
EtherCAT主站TwinCAT配置界面截图

话又说回来,选择总线,关键看应用。过程自动化还大量用着 HART、FF,为啥?本安防爆啊。工厂自动化 PROFINET、EtherNet/IP 势头猛,但 Modbus TCP 因为简单,居然又焕发第二春。你让一个只懂梯形图的老电工去配置交换机 VLAN,他会把你骂死。

TSN 和 OPC UA:未来已来,但别被忽悠

现在厂商都在吹 TSN(时间敏感网络)和 OPC UA。好像它们能解决一切互通问题。确实,OPC UA 信息模型很强大,TSN 可以保证确定性。可实际呢?标准还在完善,芯片支持还不普及,而且现有的设备怎么办?全部更换?老板会杀了你。所以明智的做法是——先在一些非核心环节试点,别一上来就想搞全厂统一。

我最近试了一个网关,把老旧的 PROFIBUS 网络接到 MES,用的就是 OPC UA。效果还行,但延时偶尔会飘。问厂家,说是 OPC UA 发布订阅机制还没完全优化好。得,又是半成品。❗不过方向是对的,值得投入精力研究。

几个血泪教训,送给你

  • 接地,接地,还是接地! 90% 的总线故障都是接地不良或者多点接地导致的。务必用截面积足够的接地线,单端接地。
  • 屏蔽层处理要讲究。别直接把屏蔽层拧成一股接在端子排上,用专门的屏蔽卡子。
  • 诊断工具必备。PROFIBUS 的 BT200、PROFITRACE,EtherCAT 的 TwinCAT 自带分析仪,该花钱得花钱。
  • 备件! 长时间运行的系统,接口模块、终端电阻、耦合器这些得多备几个,停产型号更要囤货。

有时候想想,搞现场总线就像养孩子——你对他好,定期检查,他就不给你惹事;你一旦疏忽,他立马给你颜色看。💡

最后,别指望一篇文章就能学会所有。去现场摸爬滚打,被电过几次,被领导骂过几次,自然就懂了。这行,经验才是王道。
