做自动化这行快二十年了，说实话，现场总线的坑我几乎踩了个遍。PROFIBUS、DeviceNet、EtherCAT……每一种都号称是未来，但实际部署时总有让你想砸柜子的瞬间。直到三年前被迫接触 CC-Link IE TSN，我的第一反应是——又来一个？结果呢？现在我只恨换得太晚。

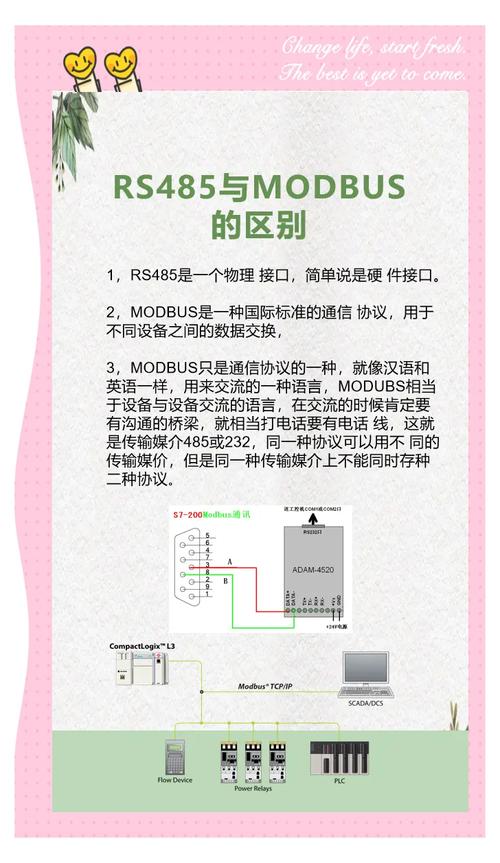

从 RS-485 到千兆以太网，中间发生了什么？
很多老工程师对 CC-Link 的印象还停留在那只经典的紫色扁平电缆。没错，CC-Link 家族发家于九十年代，靠的就是简单粗暴的 RS-485 物理层和主从轮询机制。但你要是以为它只会吃老本，那就大错特错了。2018 年 CLPA（CC-Link 协会）突然扔出一个炸弹：CC-Link IE TSN。对，就是那个把 TSN（时间敏感网络）彻底揉进工业通信的协议。我当时正好在评估新产线的通信方案——老旧 PROFINET 线缆被弯折后偶尔丢包，差点弄停整条线，老板脸都绿了。
⚠️ 这里有个关键认知：TSN 不是单一的协议，而是一套 IEEE 802.1 标准族。CC-Link IE TSN 的聪明之处在于，它把 TSN 的流量调度、时间同步、低延迟抖动机制，与原有的 CC-Link IE 千兆带宽无缝对接。结果就是——你可以在同一根网线上传输实时控制数据、普通 TCP/IP 信息，甚至摄像头视频流，而不用担心互相干扰。这在以前？想都别想。
[IMG_CC-Link IE TSN 产线设备组网拓扑示意图]TSN 不是神话，但真的香
刚接触那阵子，我犯过一个愚蠢的错误。把一台支持 CC-Link IE TSN 的伺服驱动器直接连到普通交换机上，心想“这不就是标准以太网吗”，结果运动指令延迟飙到 2 毫秒以上，插补轨迹歪得像心电图。后来被三菱的技术支持骂醒：你要用支持 TSN 的交换机！ 而且网络拓扑必须精确规划——因为 TSN 的时间感知整形（TAS）和帧抢占（Frame Preemption）需要端到端的硬件配合。那次丢脸之后我才老老实实翻 IEEE 802.1Qbv 和 802.1Qbu 的文档，虽然过程痛苦，但一旦调通，那种爽感——轴同步抖动从 ±100μs 直接砸到 ±1μs 以内。驱动印刷机凸轮曲线，纸张张力稳得像焊住了一样。
还有件趣事：去年调试一条锂电池模组装配线，客户要求所有工位数据上云，又怕 IT 入侵 OT 导致停机。我直接把 CC-Link IE TSN 的主干网划出三个 VLAN，高优实时切片给运动控制，普通切片给 MES 数据，最低优先级给摄像头。结果全速运行时，IT 的小伙子狂 ping 设备，控制网纹丝不动。他一脸懵，我心里暗爽——这就是 TSN 流量整形的好处，好比你早高峰硬生生给救护车挤出一条专用道。
[IMG_CC-Link IE TSN 协议栈时间感知整形示意图]我为什么劝你早点迁移？
别误会，我不是 CC-Link 的狂热吹鼓手。我见过太多厂商拿“开放性”当幌子，实则生态封闭。但 CLPA 这几年确实在干实事。CC-Link IE TSN 的 SDK 和专用芯片不止三菱自己在用，巴鲁夫、IFM、倍加福等一堆传感器厂商也都推出了原生 TSN 接口的产品。这意味着你选型时不用被单一品牌绑架——这点对我这种经常遇到客户指定奇葩设备的人来说，简直是救命稻草。
而且，最近我还发现一个宝藏功能：CC-Link IE Field Basic。它允许你将简单的 IO-Link 设备通过普通百兆以太网接入 TSN 骨干网，连专用 ASIC 都不用，只靠纯软件协议栈就能实现 1ms 左右的循环周期。对于数据采集不敏感的辅助工位，成本直接腰斩。你看，这就是协议设计的远见。
问：现有老旧的 CC-Link 现场总线设备（比如 CC-Link V1.0）能直接接入 CC-Link IE TSN 吗？
答：不能直接接，物理层和协议层都变了。但可以通过三菱的 FX5-CCLGN-MS 这样的网关模块无缝转换，旧设备当从站挂在下面，主干网跑 TSN。我们改造一个冲压车间时就这么干的，保留了全部老远程 I/O，上行延迟增加不超过 200μs，很理想。
问：都说 TSN 难配置，工程师学习曲线陡峭吗？
答：实话实说，如果你只懂插上就跑的即插即用式总线，那确实需要适应。核心难点在于理解全局时间同步配置和调度参数。不过三菱的 GX Works3 和 MR Configurator2 已经把大部分 TSN 参数模板化了，比如选择“高精度多轴同步”预设，它会自动计算端口延时和 gPTP 主时钟优先级。我们团队几个年轻工程师用了一周就上手了。当然，想玩得深还是得啃标准。💡
安全与冗余，不是附加题而是必修课
另一个必须提的是 CC-Link IE TSN Safety。传统安全回路必须走硬接线或单独功能安全总线（如 PROFIsafe），但 CC-Link IE TSN 把安全通信直接融在同一个网络里，利用 TSN 的时间分片保证安全数据帧不被普通数据干扰。去年做冲压机器人包边工作站时，急停信号通过 TSN 网络从安全光幕传到机器人控制器，响应时间稳定在 2ms 以内，TÜV 的认证一次过。以前用硬接线的线槽都快挤爆了，现在一根网线搞定全部，电柜清爽得让人感动。
❗ 不过这里有个教训：千万别在网络中混用不支持 TSN 的交换机，哪怕只用来接普通摄像头。我们曾经在某台交换机没开 TSN 功能的情况下运行，结果安全帧延迟偶尔超限，系统直接报 SIL3 故障。所以硬件选型必须严格盯着 CLPA 的兼容性列表。
总之，CC-Link 家族从现场总线到工业以太网再到 TSN 的演化，不是简单的版本迭代，而是一次彻底的架构重置。它试图用标准以太网硬件解决实时与控制融合的终极问题。踩过坑、尝过甜头之后，我才真正理解为什么它在亚洲和欧洲的汽车生产线上铺得那么快。如果你还在犹豫要不要换掉那套二十年前的总线，我的建议是：至少拿一个子站试试水，也许你也会像我一样，嘴巴骂着，手里却真香地按下了大规模部署的按钮。✅
