上个月,我接手了一个棘手项目——一个1980年代进口的轧机齿轮箱,里面一个螺旋伞齿轮崩了两个齿。原厂早就没了,图纸?更别提了。停机一天损失十几万,老板急得跳脚。当时我就想:得,只能逆向工程了。

说实话,我第一次接触逆向工程是在十年前,那时候手持扫描仪还是稀罕物,精度也马马虎虎。现在呢?简直天翻地覆。那次我们拿了一台蓝光扫描仪,半天时间就把整个齿轮箱内部扫了个遍,点云密集得让人密恐。但你以为这就完了?天真。

扫描不是万能的——深孔和镜面的噩梦

三维扫描这玩意儿,说穿了就是采集物体表面几何信息。可现实中的零件,哪有那么规矩?锈蚀、油污、深孔、镜面反光……全是坑。记得有次扫描一个液压阀块,内部深孔长达200mm,孔径才3mm,探针伸不进去,激光又反射不出来,最后我们用了CT扫描才搞定。成本翻了三倍!所以扫描前预处理至关重要。喷粉、喷显像剂是家常便饭,遇到镜面还得喷点消光剂。但要注意化工品别腐蚀工件——尤其是航空件,有的材料娇贵得很。

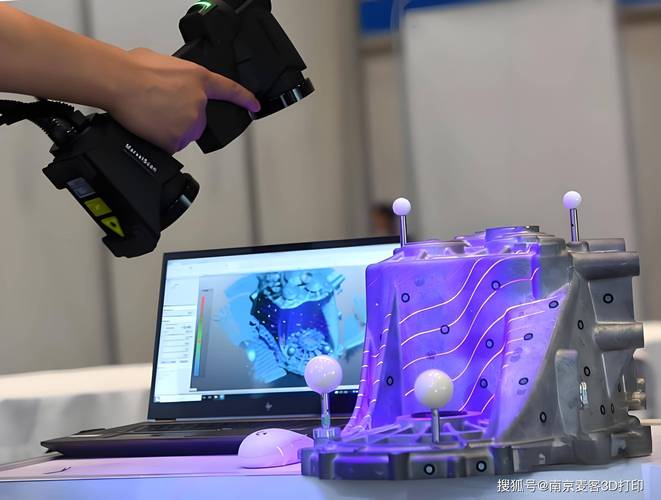

工程师在齿轮表面喷涂显像剂进行三维扫描
工程师在齿轮表面喷涂显像剂进行三维扫描

扫描得到的是点云数据,密密麻麻的点,像夜空中最乱的星。接下来就是地狱级难度的点云处理。

从点云到CAD模型——数字世界的雕塑

这一步最考验工程师的经验和耐心。软件自动拟合曲面?那只能是理想状态。大多数情况,你需要手动剔除噪点、对齐多组扫描数据、填补孔洞……说起来简单,做起来恨不得揪光头发。尤其是异形曲面,比如涡轮叶片,软件拟合经常出错,得一点一点拉控制点,跟捏泥塑似的。我常用的是Geomagic Design X和SolidWorks的组合,前者处理点云,后者重建实体特征。

这里有个💡血泪教训:不要贪图全自动逆向建模。有些软件号称一键生成CAD,结果出来的模型特征丢失严重,还不如重画。记住,逆向工程的灵魂在于提取设计意图,而不是复刻瑕疵。例如一个磨损的孔,你扫描得到的是椭圆形,但设计必然是圆孔,这时就要基于周边特征推测原始尺寸。

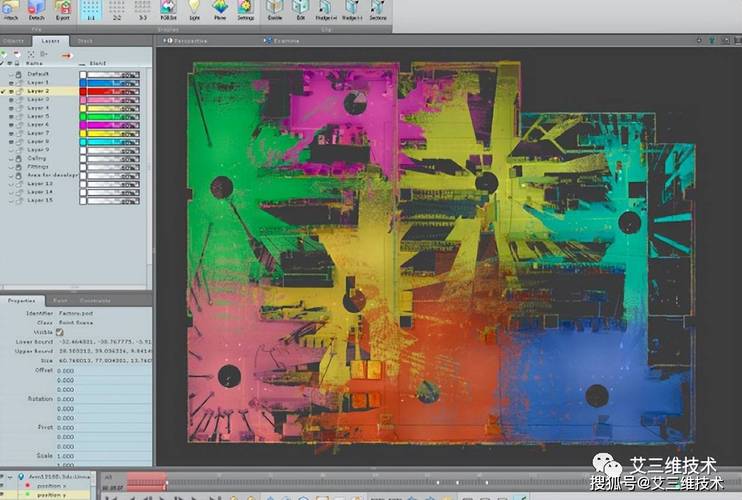

逆向工程软件中处理点云数据生成CAD模型
逆向工程软件中处理点云数据生成CAD模型

到底算不算侵权?——法律红线你别踩

到底算不算侵权?——法律红线你别踩
到底算不算侵权?——法律红线你别踩

这个问题客户问得最多。这里必须强调:逆向工程本身没问题,但用在侵犯知识产权上就是作死。专利保护、版权、商业秘密……一堆锁等着你。如果零件还处于专利保护期,你仿制了就等着被告。我们接活儿前一定签协议,声明客户需持有合法权利。当然,对于停产多年的老旧设备,原厂倒闭或不再生产,为了维持生产进行逆向,这属于合法维修范畴,国际上也有‘维修权’运动背书。但还是要小心,最好请法务确认。

问:逆向工程复制的零件能达到原厂精度吗?
答:这问题好比“照着照片雕塑能跟真人一样吗”。理论上,扫描加精密加工,达到微米级不是梦。我们经常做到±0.01mm。但前提是扫描精度高、数据处理得当、加工设备靠谱。特别是形位公差,比如同轴度、跳动,光靠外形扫描难以直接保证,需要结合测量和工艺调整。所以,能复刻八成,剩下的要靠工程师的机械加工经验补齐。有时候,仿制的反而比原厂更耐用,因为我们可以改进材料和热处理工艺。

问:逆向工程除了扫描还有什么方法?
答:当然有。扫描只是非接触式,还有接触式测量的三坐标测量机(CMM),以及更原始的卡尺、千分尺手工测绘。CMM精度超高,但速度慢。手工测绘适用于简单零件,但复杂曲面就别想了。另外,还有一种‘破坏式扫描’,把零件层层去除材料,逐层拍照,然后软件重建。这个太暴力,很少用。我们一般组合使用:数控机床上的在机测量,或者关节臂测量,都是好东西。

回头说那个齿轮箱。数据处理好后,我们出了图纸,用五轴加工中心直接铣出了新齿轮,材料换成更好的8620H,渗碳淬火后硬度杠杠的。装机测试,振动值比原来还低。老板差点给我磕一个。当然,费用不低,但比起换整台设备,毛毛雨。

逆向工程这行,越干越觉得像考古加雕刻的结合体。你永远不知道下一个零件会给你什么挑战。也许是百年老机器的幽灵部件,也许是竞争对手的最新产品……但只要是铁疙瘩,咱就能把它数字化。✅

最后,🛠️技术更新飞快,现在无人机载扫描、人工智能自动建模都出现了。未来可能扫一扫,AR眼镜里直接投射出修复指引。但当下,还是得老老实实,一台扫描仪,一个鼠标,熬无数夜。
