干了十多年检测，每次看到新人拿着探头在焊缝上划拉，我就忍不住想——得，又得准备给他擦屁股。不是说年轻人不行，是超声这玩意儿吧，它太吃经验。你看着屏幕上跳动的波形，那简直就像在听心电图，得知道哪儿是心跳，哪儿是室颤。对吧？

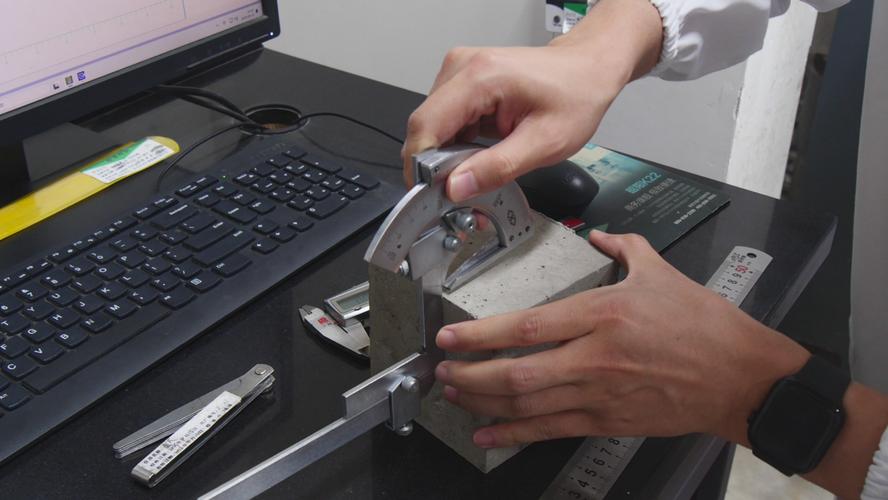

校准？校准！
别提了，上个月去一家管件厂做抽检，他们质检员小哥特自信：“探头零点早调好了。”我瞄了一眼机器，K值偏移量不对。果然，一试块验证，差出2mm去。2mm在焊缝里什么概念？那可能就是一条裂纹的漏检。别笑，超声检测最致命的错误往往不是技术难题，而是基础校准的疏忽。
这是种病，得治。说实话，我恨不得在每个检测规程开头都贴上一句：“校准不对，努力白费”的贴纸。
说到校准，很多人忽略温度影响。夏天现场五六十度，探头声速会变。冬天零下十几度，耦合剂都冻成冰碴子。不懂这个？那你还不如去搞渗透检测——那玩意虽然脏，好歹不用调这么多参数。

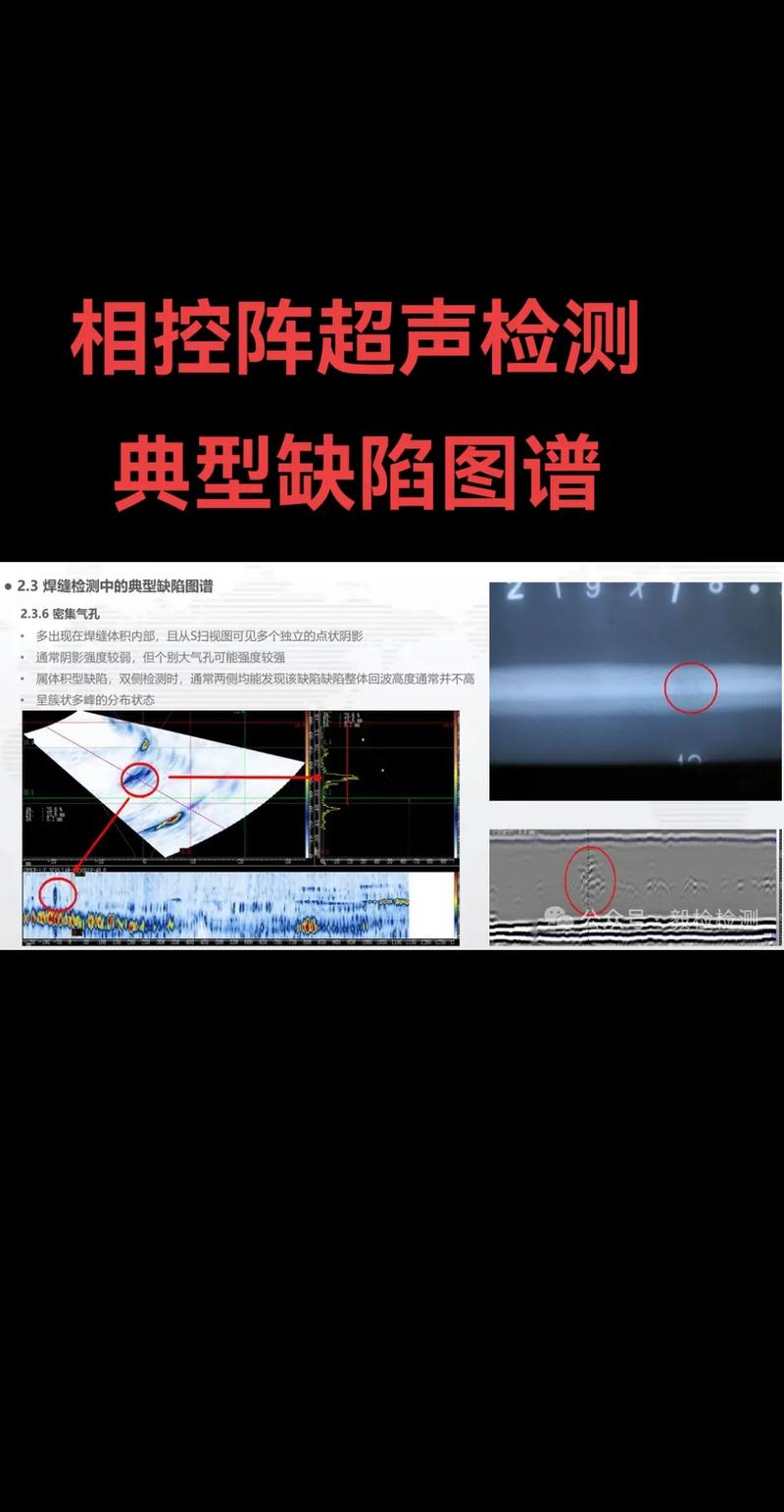

TOFD还是相控阵？别纠结
这几年去工业智能化展览，十个展台八个在炫相控阵检测。图像是漂亮，彩色扇扫，缺陷看得清清楚楚。可老板掏不掏得起那几百万？一套相控阵设备加培训，够雇三个高级探伤员了。但有些项目，你不买还不行，客户指定要用——行吧，技术升级确实香。可别迷信。常规超声检测在熟练操作者手里，检出率并不比相控阵差多少，只要你懂得波型转换和端点衍射的窍门。
我见过高手用一台老掉牙的模拟机，在一百多毫米的厚板里扒拉出3mm未熔合。你敢信？就靠一个单晶直探头，生生把波形解读出了福尔摩斯的感觉。所以啊，工具固然重要，但脑子更重要。

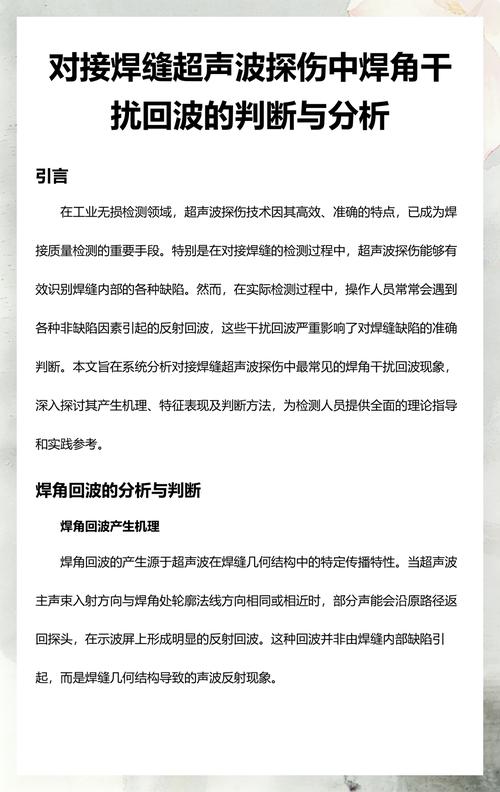

问：为什么我的焊缝超声检测总出现表面干扰波？

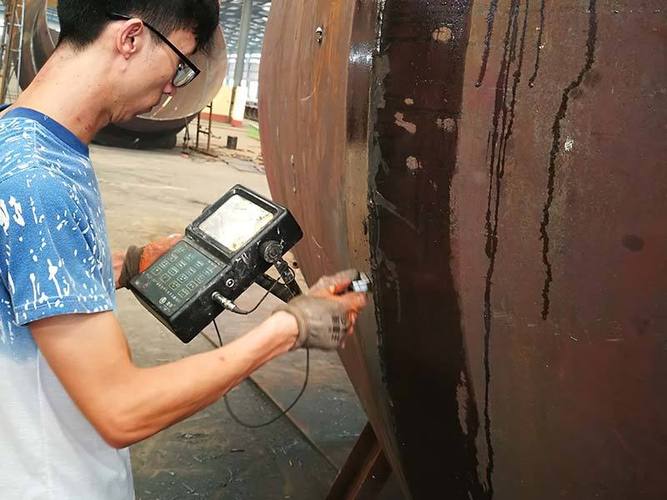

答：十有八九是表面氧化皮或飞溅惹的祸。不要小看那层黑壳，它会产生强烈的界面反射，把底波都压没了。解决方法：打磨。必须打磨出金属光泽，宽度达探头直径两倍以上。还不行？检查探头和楔块接触，可能进了空气或耦合剂干涸。另外，调节扫描声速时一定要用与被检工件同材质的试块，差一点都不行。对了，别忘了抑制旋钮——那是诱骗新人的陷阱，尽量别用。
问：数字机上的AVG曲线到底准不准？
答：准是准，但有前提。那曲线是按特定探头和特定耦合条件标定的。你换一个探头，或者耦合层厚了一丢丢，曲线就飘了。最稳妥的办法：现场做DAC曲线。别偷懒用机器自带的。我吃过亏——那年检一批轴锻件，用AVG评出来的当量比实际小了6dB，差点放走内裂。还有，灵敏度的补偿一定要考虑材质衰减，尤其粗晶材料，那衰减系数能让你误判。老老实实测衰减，别靠感觉。
缺陷评定：那是门玄学
干了这么多年，最怕的就是评缺陷性质。回波高度、位置、静态波形、动态包络线……你得像算命先生，从一堆蛛丝马迹里推断是气孔还是夹渣还是裂纹。气孔波形尖锐，转动探头容易消失；夹渣有点钝，有时没底波；裂纹呢？波形高高竖起，锯齿状，探头前后移动时波高跳得快。但这规律也有失灵的时候。尤其是密集气孔和未熔合搅在一起，回波复杂得像心电图乱码。
这时候，一定要结合其他无损检测方法。比如，超声怀疑有东西，上个射线复照——尽管射线对裂纹方向敏感，但至少能排除体积状缺陷。或者做个表面磁粉或渗透，看看有没有开口。这就是所谓的“多方法互补”。可惜很多单位为了省钱，就认一种方法，结果搞出事故来。唉，血泪教训。
💡 小建议：每次检测完毕，把典型缺陷的波形截图或拍照存下来，建个图谱库。时间长了，那东西比任何教材都好使。
说远了。工业4.0嘛，现在已经开始搞无损检测数据云端化，自动评判AI初现苗头。但我总觉得，检测这事儿，太需要人的判断了。等哪天AI真能看懂那些鬼画符般的波形，我或许就该退休了。不过谁知道呢？也许到那时，我们这些老家伙的经验反而更珍贵。✅
