消失模铸造工艺：为什么你的铸件总是出气孔？

消失模铸造，听着挺高科技——泡沫模型埋在干砂里，金属液浇进去，泡沫气化，铸件成型。简单吧？呵呵。我刚入行那阵，师傅叼着烟，漫不经心地说：“这玩意儿简单，跟玩似的。”结果第一个月，废品率30%。30%！老板的脸比铸钢还青。

气孔、夹渣、变形……最让人头大的就是气孔，密密麻麻，像铸件长了青春痘。你打磨半天，一验全废。说实话，那段时间我做梦都是气孔。

白模制作——魔鬼在细节

白模是消失模的魂。魂丢了，铸件就废了。预发泡、成型、烘干、组装，每一步都是坑。先说珠粒预发泡，标准密度18~25g/L，但你以为机器调好就完事了？同样的参数，夏天和冬天出来的密度能差2g/L。别问我为什么，温度湿度都是魔鬼。❗务必每批都测。

成型后烘干，更是个玄学。烘干不透？水汽憋在白模里，浇注时瞬间气化，爆炸式发气，气孔不找你找谁？烘干过头？白模变脆，一碰就碎，组模的时候能让你抓狂。💡小技巧：烘干后称重，与理论重量偏差超过1%就得查。别凭感觉，数据说话。

问：白模密度没控制好，到底有多严重？
答：密度低了，强度不够，搬运过程就变形，铸出来就是个四不像，尺寸全跑偏。密度高了，发气量成倍增加，排气系统根本来不及排，气孔、碳黑缺陷全来了。有一回我们赶工期，珠粒密度飙到28g/L，浇出来的铸钢件表面全是芝麻点气孔，整批报废。那教训，真金白银买来的。

浇注系统设计——反直觉的流动

搞过砂型铸造的人，初玩消失模容易犯懵。砂型铸造里，金属液安稳流动，稳稳充型。消失模呢？金属液一边推进，一边烧泡沫，那个界面是动态的。你要是照搬砂型的顶注、底注，十有八九会翻车。因为消失模的泡沫气化要吸收大量热量，金属液前沿温度骤降，流动性变差，冷隔、浇不足就这么来的。

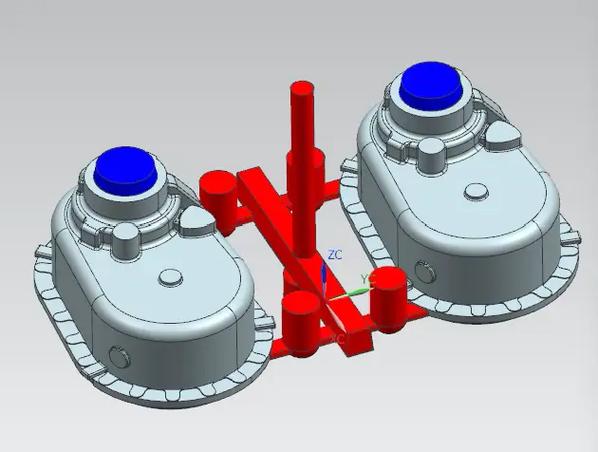

后来摸出门道了，浇注系统一定要开排气口，而且得顺着金属液推进方向开。泡沫气化的气体得有路可逃。顶注+排气冒口，是常用配置，但复杂件得用阶梯式浇道，让铁水从下而上逐步置换泡沫，减少紊流。💡说实话，浇注系统设计没定式，每个件都得试。那些书上的理想模型，到了车间就是纸上谈兵。

问：消失模铸造浇注温度是不是越高越好？
答：错！温度高了，白模烧得太快，瞬间产生大量气体，来不及排出就形成气孔，甚至可能呛火、塌箱。温度低了，金属液流动性差，充不满。一般比砂型铸造高30~50℃，但要根据壁厚和材质调。比如灰铁件，我习惯浇注温度1380~1420℃，铸钢件1580~1620℃。❗前提是白模密度和涂料透气性都得跟上，不然就是走钢丝。

涂料与埋箱——被低估的配角

涂料这玩意儿，很多人不当回事。刷一层，能耐火就行？大错特错。消失模涂料的透气性才是命门。气体排不出去，全困在铸件里。我们曾经换过一家廉价涂料，结果气孔率暴涨，光打磨工时就翻了倍，得不偿失。✅一定要测涂料透气度，有条件就上水基环保涂料，发气量小，还少熏人。

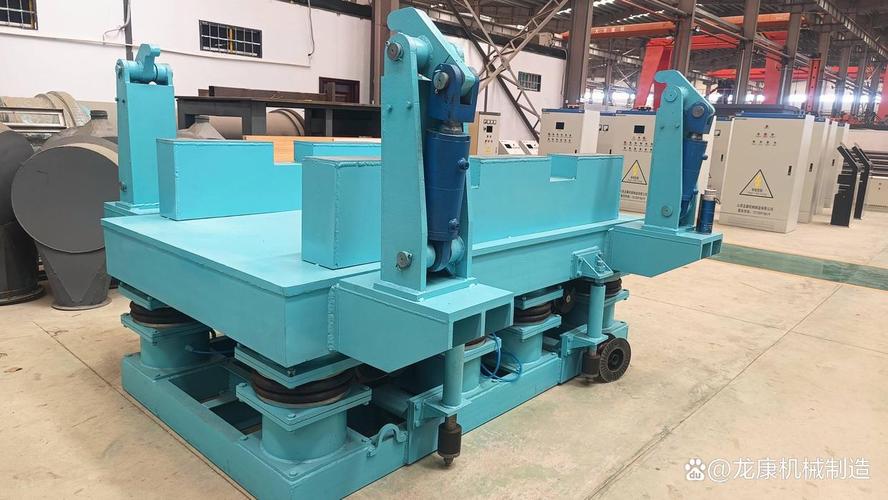

埋箱振动紧实也有讲究。干砂振实不到位，浇注时局部塌砂，铸件直接就畸变。但振得太狠，白模被挤变形，哭都没地儿哭。振实参数得摸索，经验就是：启动低频，逐渐加频，看到砂面不沉降了再停。别照搬说明书，自己多蹲守现场，观察砂子流动。

有一次，我们试一个新件，涂料刷厚了0.2mm，结果透气性降了一半，浇出来全是皮下气孔。机加工一刀下去，全暴露了。那批货赔得我年终奖泡汤。所以现在，我手下的弟兄都知道，涂料厚度必须用卡尺卡，0.3~0.5mm，不能多不能少。💡小工具：湿膜测厚仪也不贵，买一个保平安。

问：消失模铸造适合什么材质？是不是只能做铸铁？
答：可不止铸铁。灰铁、球铁、铸钢、铸铝、铸铜都能做。但不同材质，白模、涂料、浇温全得调。比如铸铝，浇注温度720℃左右，白模气化慢，反而容易产生皱皮，得在泡沫里加些促进气化的添加剂。铸钢件温度高，涂层耐火度就得够，不然粘砂。我们做过一批不锈钢叶轮，用消失模，刚开始老粘砂，后来换成锆英粉涂料才搞定。所以，不是什么材质拿来就干，配方得自己摸索。

话说回来，消失模工艺这两年变化也不小。以前都是手工切开泡沫板材粘白模，现在3D打印白模开始普及，复杂件省了模具费，但打印的白模表面粗糙，涂料得专门配。还有环保压力下，水基涂料、低气味珠粒越来越多，车间环境总算好了点。不过核心还是那些事儿——密度、干燥、排气、涂料。一通百通。

消失模铸造不算新玩意儿，但真玩转了，利润确实可观。比起精密铸造，它成本低；比起普通砂型，它能做复杂型腔。不过，它娇气，你得捧着它，顺着它的脾气。哪天它不高兴了，废品堆成山都不是新闻。

好了，今天先扯这么多。下次有空，咱们聊聊砂型铸造和消失模的对比，那个更让人头秃。回见。
