TSN落地实录：别再被“时间敏感网络”忽悠了，搞懂这几点再上车

一、这玩意儿到底解决了什么痛点？

说真的，我第一次接触时间敏感网络（TSN）是在一个半导体厂的车间里。那嘈杂的环境，密集的机械臂，还有那种一旦丢包就会导致整批晶圆报废的可怕后果。当时他们用的还是EtherCAT，主站稍微一抖，从站就懵了。然后我看到了一个测试床：用TSN交换机构建的星型网络，上面跑着视觉检测和运动控制。好家伙，几乎零抖动。那种震撼，至今记得。TSN核心不就是把以太网从“尽力而为”变成了“确定性”吗？但很多人理解偏了，以为就是更高带宽，其实不是。它解决的是时间同步和流量调度的问题。想象一下，一条高速公路上，普通车辆（IT数据）和救护车（实时控制信号）必须分车道、给最高优先级，还不能被前面慢车挡路。TSN的802.1Qbv（时间感知整形）就是这么干的。它根据门控调度，在特定时间窗口放行特定队列，把时延和抖动压缩到微秒级。厉害吧？但部署起来可不容易。我干了十几年工业自动化，见过Modbus、Profibus、Ethernet/IP混战的年代，每次技术升级总有人吹得天花乱坠，结果现场一测——延迟还是乱跳。TSN算是第一个真正在以太网上实现硬实时的，不过别高兴太早，坑多着呢。

二、OPC UA over TSN？捆绑销售还是天作之合？

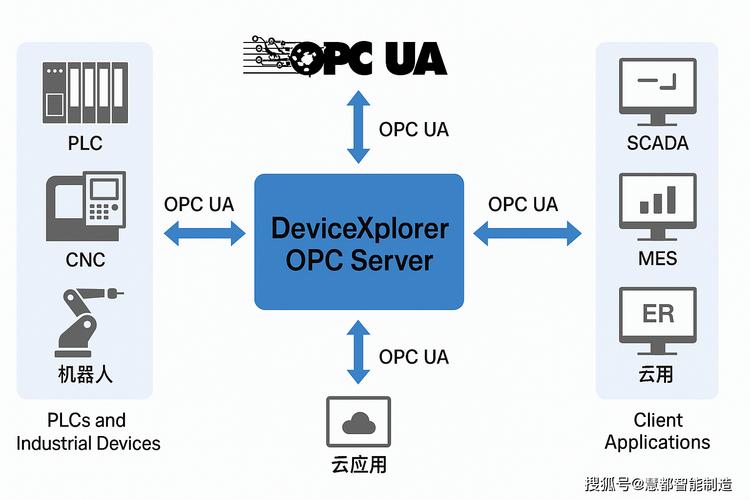

我经常被问：“OPC UA和TSN到底啥关系？”。说实话，第一次听这个组合，我觉得像是市场营销造出来的概念。但后来在汉诺威展上看到AB和倍福的联合演示，才明白——这俩确实是互补的。OPC UA管信息建模和应用层交互，TSN管底层网络传输的确定性。没有TSN，OPC UA就是跑在普通TCP/IP上，延迟不确定，做不到硬实时。而没有OPC UA，TSN只是一个管道，缺乏语义互操作性。不过话说回来，是不是每个场景都得上OPC UA over TSN？我看未必。有些简单IO控制，用CANopen over TSN或者直接Profinet over TSN更轻量。但如果你要做垂直集成，从传感器直通云端，那这个组合就是利器。况且现在德国那边都在推资产管理壳（AAS），OPC UA是天然载体。💡

问：我们厂现有PROFINET网络，升级TSN需要全换设备吗？

答：不用全换，但核心交换机必须支持TSN。而且终端设备最好也换，因为传统Profinet节点不支持IEEE 802.1AS时间同步。实际上西门子推出了支持TSN的Scalance XC-200系列交换机，可以混合组网。不过你要是想实现全网的确定性调度，肯定得逐步替换。别急，可以分步走。如果只是想做数据采集，在关键路径上串一个TSN交换机也能改善，但端到端的抖动还是受限于老旧终端。所以，先明确目标，再定路径。

三、配置TSN？想说爱你不容易

你以为买几个TSN交换机就完了？天真。最头疼的是配置。有一次给一个汽车焊装线做测试，用网管型交换机配VLAN和QoS，折腾了三天，最后发现是门控列表（Gate Control List）写错了，导致周期性突发流量被延迟了一个周期。那种挫败感——直接想把交换机砸了。TSN的全集中式配置模型涉及到CNC（集中网络控制器），需要精确计算每条流的门控和带宽预留。目前工具还不太成熟，很多需要手工编写XML文件。更麻烦的是不同厂商设备间的互操作，虽然A profile搞了标准，但实际联调时还是各种小问题。尤其时间同步，如果主时钟偏移过大，整个网络直接瘫痪。❗所以，别信那些“即插即用”的宣传，TSN的网络规划工程师必须精通802.1Q系列标准，还要懂一些时钟同步原理。我见过一个项目，因为交换机端口buffer太小，导致帧抢占（802.3br）触发后反而丢包，查了两周才发现。细节是魔鬼啊。还有，安全机制也得考虑，因为TSN打开了更多攻击面，比如恶意干扰时钟同步。哎，一说就头疼。

问：无线TSN靠谱吗？我们产线有AGV需要移动通信。

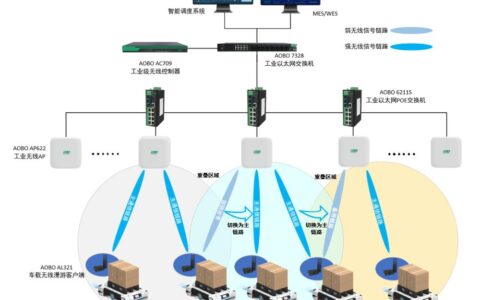

答：目前IEEE 802.11都搞了TSN over Wi-Fi，但个人经验，工业无线环境干扰太多，确定性很难保证。不过对于非安全关键的AGV控制，Wi-Fi 6/7结合TSN调度能降低时延抖动，做些简单闭环控制还行。真正高精度同步还得靠有线。如果实在需要移动性，可以考虑5G URLLC，它也在融合TSN，但部署成本高。所以看场景吧，别盲目追求无线。我们去年在智慧物流仓测试了5G+TSN，把AGV的协同搬运抖动控制在了500微秒以内，效果不错，但前期网络调优花了一个月。所以算不上开箱即用。

问：TSN会取代现有的现场总线吗？

答：短期内不会，长期看有可能。因为现场总线已经深扎在无数设备中，很多老旧产线不可能推翻重来。但新项目越来越多采用TSN作为统一骨干网，上面跑EtherNet/IP、PROFINET甚至EtherCAT的转换。比如CC-Link IE TSN就是三菱最新推的，直接内置TSN。趋势很明显，但完全替代估计还得十年。毕竟工业界最怕的就是动稳定运行的系统，对吧？

说实话，时间敏感网络是必然趋势，但别被忽悠。先搞清楚自己的业务到底需要多低的时延和抖动，再逐步验证。测试床是关键，别直接上线。那些宣传“全栈TSN一天上线”的厂商，你让他们先跑个72小时压力测试再说。我见过太多PPT与实际脱节的情况。好了，就说这么多，祝各位少踩坑。
