确定性网络到底有多「确定」?工厂里的网络坑我踩够了

上个月,老王的产线又停了。不是机械臂坏了,不是PLC宕机——是网络。一个数据包延迟了15毫秒,焊枪多停了那么一瞬,整块板子废了。老王拍着桌子骂:「老子要的是确定性!确定性懂吗?!」我懂,我真的懂。干了十几年工业自动化,被这种「概率性网络」折磨得死去活来。

说实话,传统以太网就是个大賭场。你永远不知道下一秒数据会不会准时到。CSMA/CD那套碰撞检测机制,简直是工业控制的噩梦——重传?那玩意儿在运动控制里就是灾难。我们需要的不是「尽力而为」,是确定性网络,是每个周期都精确到微秒的承诺。

「确定性」到底是怎么炼成的?

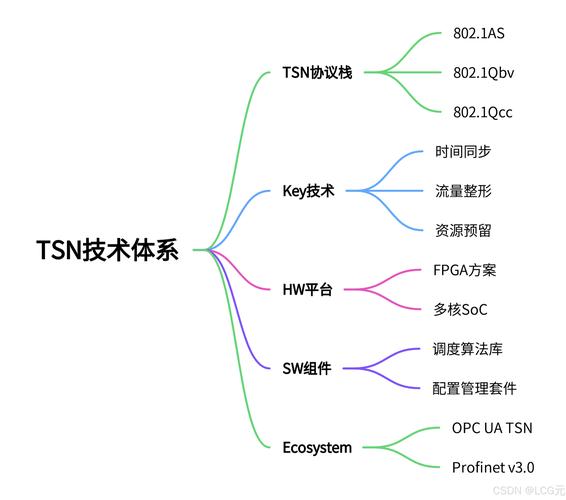

先泼盆冷水:确定性网络不是单一技术,是一整套协议栈的协同。核心就是时间敏感网络(TSN),IEEE 802.1系列标准。它把时钟同步、流量调度、冗余管理捆在一起,硬生生在以太网上搞出了「时间槽」。

举个例子。以前我们的网络就像早高峰地铁,所有人都在挤,先到先得。TSN呢?它给每个数据流发了张「时刻表」——你,控制指令,每250微秒走一趟,优先通行;你,视频流,大块头,只能见缝插针。这种确定性调度,靠的是802.1Qbv时间感知整形器,把时间切片,保护关键流量。

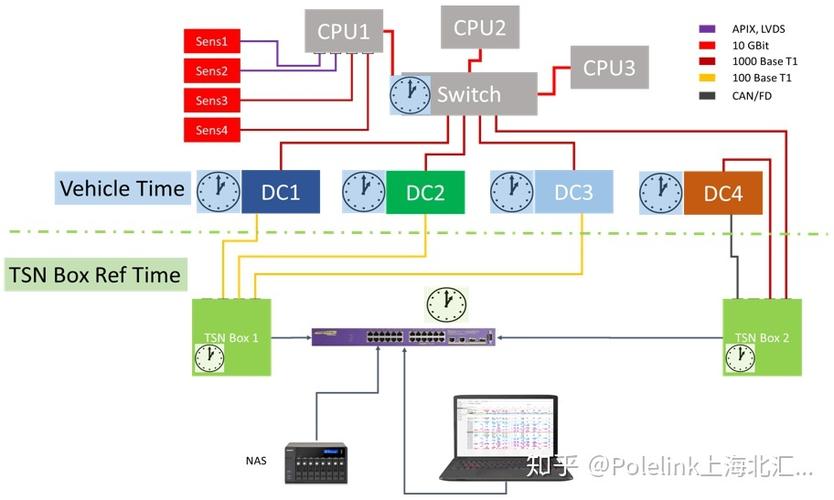

工业TSN时间感知整形示意图
工业TSN时间感知整形示意图

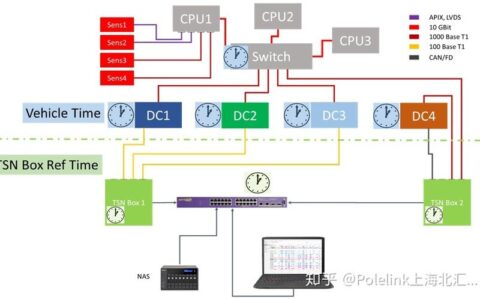

但!别以为上了TSN就万事大吉。时钟同步要是飘了,整个调度全乱套。802.1AS精准时间协议(gPTP)就是这里的定海神针,能把所有节点时钟对齐到纳秒级。我们厂里第一次部署时,同步精度没调好,机械臂直接跳起了disco——抖得跟筛糠似的。后来才发现是交换机透明时钟累积误差超标。啧,细节才是魔鬼。

问:我这小厂,用不起高大上的TSN交换机,怎么办?

答:别慌。确定性网络不是非得全线TSN。很多场景用Profinet IRT或者EtherCAT就能搞定——它们本质上就是封闭的确定性网络。IRT在标准以太网硬件上跑,通过分时复用实现硬实时,精度能到31.25微秒。 EtherCAT更绝,直接用「飞速数据帧」处理,从站转发延迟才几百纳秒。成本?一千块不到的从站芯片多了去。当然,这些协议都是各玩各的,互联互通?呵呵,那又是另一个故事了。

不过话说回来,现在工业4.0到处喊IT/OT融合,OPC UA over TSN才是正途。它能打通PLC、数控系统、MES,甚至直接上云。去年西门子和倍福都在推这个方案,现场演示确实惊艳——但!我在展台偷偷掐过表,端到端延迟还是有波动,大概±10微秒。工程师脸红了,小声说「还在优化固件」……哈哈,都懂。

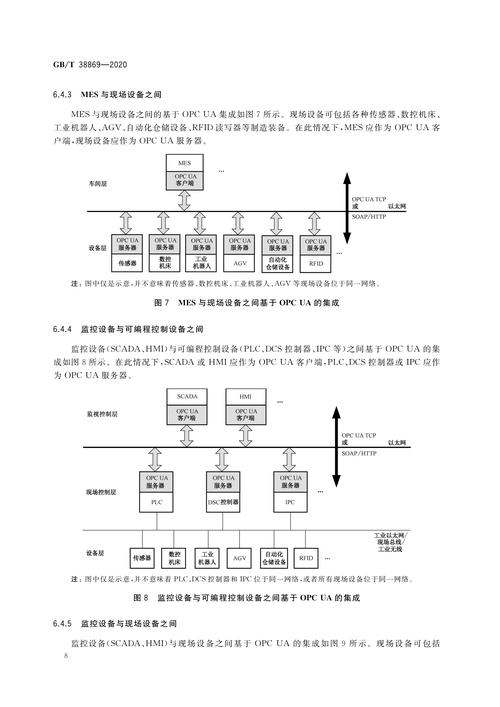

工业机器人OPC UA TSN通信架构
工业机器人OPC UA TSN通信架构

问:5G也说自己低延迟、确定性,能替代有线TSN吗?

答:不能,至少目前不能。5G URLLC理论延迟1毫秒,但那是空口。加上核心网、边缘计算,全程确定性?悬。无线信道太娇气了,干扰一大,重传就来了。不过!把5G作为TSN的无线延伸还是有搞头的——3GPP R16就定义了5G与TSN的桥接。我们在一个AGV项目里试过,小车上5G终端,通过UPF直接接入TSN骨干网,同步精度能控制在几微秒以内。但成本嘛……一个5G模组够买十个EtherCAT伺服了。值不值?得看你是不是真的满地跑。

所以,确定性网络没有银弹。你得想清楚痛点在哪儿:是时间同步?还是带宽保障?还是冗余?我见过太多项目,花大价钱上了全TSN,最后发现瓶颈根本不在网络,而在PLC扫描周期——这就尴尬了。

还有个趋势挺有意思:确定性网络正在往芯片层渗透。博通、Marvell的交换机芯片已经内置TSN引擎,NXP的i.MX RT系列MCU也带了千兆TSN MAC。这意味着什么?未来你的设备原生就是「确定」的,不需要外挂任何东西。💡 这可能会彻底改变工业网络的设计逻辑。

说到芯片,想起上个月测试的一个国产TSN交换机——硬件转发时延稳稳的2微秒,但一开流分类策略,处理器立马跪了。所以说,硬件加速才是灵魂。软件定义?在微秒级的世界里,每多一行代码都是风险。

真刀真枪:我们是怎么把产线抖动从毫秒压到微秒的

分享个实战。去年给一家汽车零部件厂改造压装线。原来用普通以太网+UDP,高峰期15个节点抢带宽,周期性控制指令抖动±500微秒。废品率3%。要命。

我们没全盘推倒。核心改动三步:

  • 时钟同步改造:所有设备加装支持802.1AS的边界时钟模块,主时钟源采用GPS+PTP双备份。这一步最累,因为有的旧设备时钟晶振太烂,补偿算法写到吐血。
  • 流量分割:用VLAN把控制、视觉、数据流隔开,控制流享用最高优先级队列。只花了半天,抖动直接降到±20微秒。
  • 引入帧抢占(802.3br)& 无缝冗余(HSR):帧抢占允许关键帧打断巨型帧,进一步压低延迟;HSR零切换时间冗余,终于敢在产线运行时插拔网线了。
工厂TSN网络流量整形前后抖动对比
工厂TSN网络流量整形前后抖动对比

最终,控制周期500微秒,抖动稳在±3微秒内。废品率降到0.2%。老王请我喝了顿大酒,他说:「原来网络这么好玩。」玩玩玩,差点没把我玩秃。

所以,确定性网络的价值不在理论指标,而在产线上实实在在的良品率。每次看到论坛里争论TSN vs EtherCAT哪个更优,我都想笑:脱离场景谈技术都是耍流氓。你的设备如果只在柜子里,EtherCAT又便宜又好;如果要跨车间、跨楼层,TSN的扩展性才有意义。

最后提醒一句:所有「确定性」都基于时钟同步。花点钱买个好主钟吧,别省这个。GPS天线别装在变频器旁边——别问我怎么知道的。❗

值得欣慰的是,2024年IEC/IEEE 60802(工业自动化TSN行规)终于定稿了。供应商们可算能照着同一个模子做互操作测试了。也许明年,我们就可以像买普通交换机一样买确定性网络设备,插上网线,配置一敲,确定性自来。但愿吧。
