Profibus/Profinet:别再混淆了,老工程师的实战笔记

干了二十年自动化,听到最多的灵魂拷问——‘Profibus跟Profinet到底什么关系?’咳,其实这俩货同门出身,都姓Profi,但脾气秉性差远了。Profibus是老大哥,1989年就混江湖了,靠串行通信打天下。Profinet是后浪,踩着以太网的肩膀,姿态完全不一样。

现场总线的‘昨日霸主’:Profibus的黄金时代

还记得十年前?工厂里蓝汪汪的DP电缆一拉,西门子PLC往那一站,Profibus就是绝对的王。它可靠,真的可靠,最高12Mbps的速率在当年够用了。不过话说回来,profibus dp的物理层是RS-485,接线麻烦得要命!终端电阻拨不对,整个网络就瘫给你看。而且,它的令牌传递机制……唉,周期时间算得我头疼。但那时候没得选,对吧?所有执行器传感器都挂在一条总线上,感觉像串糖葫芦。

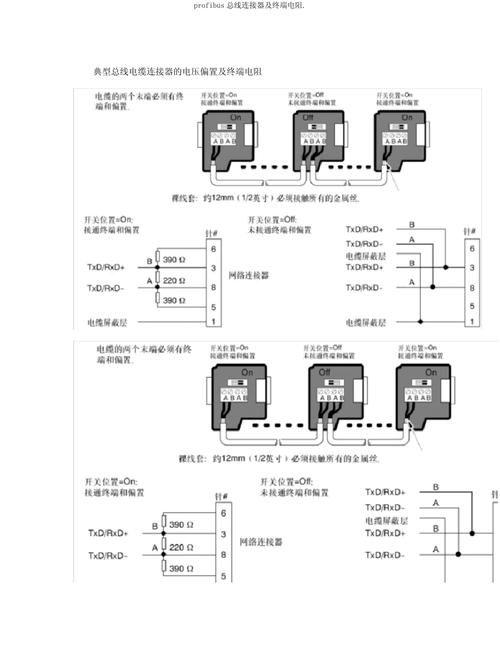

Profibus DP电缆终端电阻拨码
Profibus DP电缆终端电阻拨码

有一次调试,变频器死活不上线,查了半天,发现屏蔽层破了个针眼大的洞。Profibus对安装要求极苛刻,弯折半径、接地、甚至距离高压线远近都有讲究。新手常栽在这上面。可一旦调稳了,它就能跑十年不出岔子,这就是profibus pa在过程控制里至今还有一席之地的原因——本安防爆,直接怼到危险区,谁敢轻易换?

但说实话,profibus的组态工具……STEP 7里那个COM PROFIBUS?古董级体验。而且profibus地址就是那个旋转拨码,稍微一动就乱了。最让我咬牙的是,profibus dp-v0、v1、v2的兼容性——明明是一家子,非搞出三个版本,换从站就要改主站配置,现场一忙就出错。

Profinet来了:以太网的工业逆袭

然后Profinet出来了,标准以太网,即插即用?哈,说是那么说,实际一上项目,profinet io确实省线,拓扑灵活到飞起。星型、树型、环型随便搭,甚至用无线!而且速度?100Mbps起步,实时通道IRT精确到微秒级,同步几百个轴跟玩似的。但别高兴太早——profibus的旧设备咋办?西门子搞了个代理服务器proxy,把DP网段挂到PN上,过渡还算平滑。

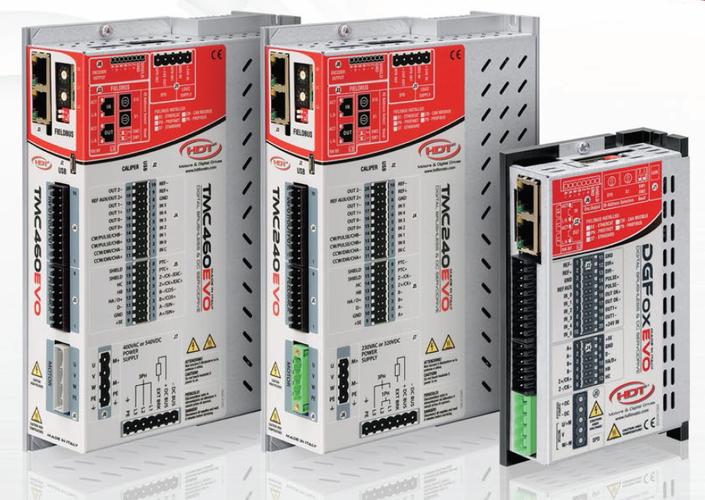

Profinet IRT同步伺服驱动器
Profinet IRT同步伺服驱动器

最让我惊喜的是诊断功能。Profibus坑爹的报错代码得查手册,Profinet直接给你Web界面看拓扑、链路质量,甚至能识别邻居设备。不过冗余环网MRP的切换时间要是没算好,丢个把毫秒数据,运动控制就可能抖一下。真用过的人就知道,IRT比RT严格太多了。

安全控制这一块,profisafe沿用到profinet上,倒是省了硬接线。以前急停、安全门得放一堆继电器,现在直接走黑色通道和黄色通道叠加,双重保险。不过,profinet的安全通信靠的是F-HOST和F-Device配置,稍有差错,安全逻辑就停了。我就见过有人把两台安全PLC的地址设重了,结果全线急停,笑不出来。

实战拷问:你该用哪个?现场电工的真话

实战拷问:你该用哪个?现场电工的真话
实战拷问:你该用哪个?现场电工的真话

问:我们车间还是profibus dp,要不要升级到profinet?
答:看情况!如果只是速度需求不高的离散IO,dp够用。但假如你要上视觉、多轴同步,或者想上远程诊断,那就得换。还有,profibus的插座快绝版了,供应商越来越少——这玩意正被市场缓慢抛弃。另外,profinet的GSDML文件版本管理比profibus的GSD文件时代强太多,维护省心。

问:profinet线缆是不是跟普通网线一样?
答:绝对不行!要用专用工业以太网线,带屏蔽,M12或RJ45加固头。有些厂里直接拿办公网线,三个月后就通讯丢包了,查死你。profinet对丢包敏感,尤其IRT数据帧,不是闹着玩的。建议用四芯绿色屏蔽线,接头要上紧,别学小厂图省事。

问:Profibus和Profinet的通讯距离哪个远?
答:Profibus用RS-485时物理距离限制在1200米(加上中继可以更远),而Profinet基于以太网,铜缆100米,光纤的话几公里不是问题。但Profinet的优势在于结构灵活,用交换机可以轻松分层,profibus就得老老实实串下去。而且冗余光纤环网,profinet的MRP配置好了,断一根线照样跑,profibus除了用OLM转光纤,实现双环可不容易。

最后吐个槽:培训时都说Profinet向下兼容Profibus,实际集成的时候,GSD文件版本不对,主站就死活认不出从站。这时候就得求西门子技术支持了。可谁让整个欧洲自动化都绑在这两协议上呢?💡建议:新建项目直接上Profinet,旧系统改造时用profinet coupler或者IE/PB Link做个桥梁,慢慢淘汰Profibus。毕竟工业4.0讲究互联互通,profinet的OPC UA配套方案是趋势。哦对了,别忘了还有profinet cba那个被遗忘的兄弟,现在已经凉透了——技术迭代就是这么残酷。
