计算机辅助设计（CAD）在智能制造中的蜕变：从绘图工具到数字主线核心

说实话，刚入行那会儿——大概十几年前吧——我对计算机辅助设计（CAD）的理解就四个字：电子图板。对，就是那种代替丁字尺的东西。那时候AutoCAD的DWG文件满天飞，工程师们埋头画线、画圆、标注尺寸。谁要是能用三维建模，那可是全公司的香饽饽。可如今？情况变得太快。

参数化建模与直接建模的暗中较劲

去年我去一个冲压模具厂做诊断，总工老李拉着我看他新招的小伙子干活。屏幕上一个复杂钣金件，历史树密密麻麻，改个圆角半径，整个模型抖了三抖——居然没崩！老李咧嘴一笑：“参数化建模玩到这份儿上，才算入门。” 我凑近了看，他们用SolidWorks搭的模架，所有定位孔都关联了全局变量。改一处，全局更新。这种严谨性，放在十年前根本不敢想。但参天大树也有阴影。换个角度说，参数化太死板了，一旦想做个颠覆性改动，历史树就像多米诺骨牌，哗啦啦全红。于是直接建模冒了出来，西门子的同步技术、PTC Creo的柔性建模，都是冲着这个痛点来的。它们允许你像捏橡皮泥一样直接推拉几何体，忽略构建历史。可是，直接建模的自由是以牺牲设计意图为代价的——没有参数，后期的尺寸优化就成了瞎子摸象。

我经常被问：“到底该选哪条路？” 这没有标准答案。我的习惯是：主体骨架用参数化，保证设计逻辑；细节特征、外来模型的修改，用直接建模。别像某些愣头青一样一条道走到黑。

协同设计不再只是文件传来传去

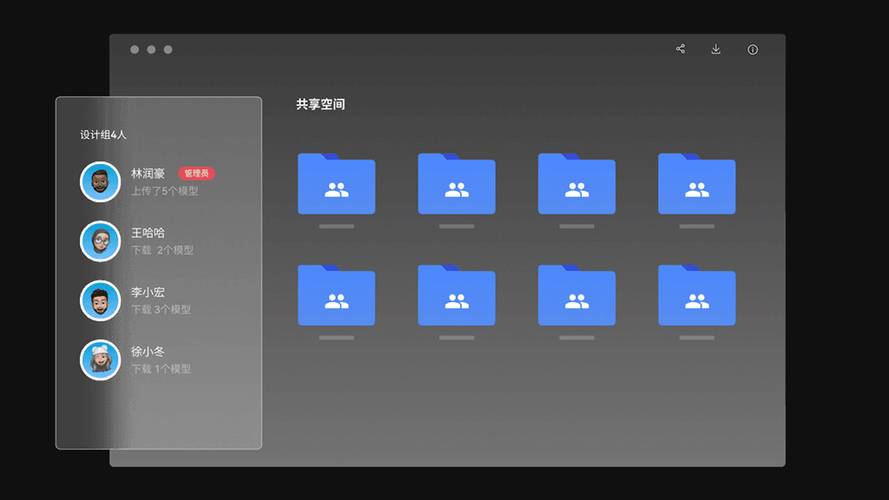

想起来就头大。早些年搞协同，就是邮件里“设计变更V2_最终版_打死也不改_3.stp”这种荒诞剧。版本混乱、覆盖错误，半夜电话响起来准没好事。如今呢？基于云的CAD平台——比如Autodesk Fusion 360、Onshape——让协同设计实实在在落了地。多人同时编辑一个模型，就像Google Docs一样，谁改了哪里、什么时候改的，全有记录。去年帮一个医疗器械公司搭建研发流程，他们分散在上海和深圳，硬是用云CAD把沟通成本砍了40%。 不过话说回来，云CAD并非万能。数据安全、网络延迟、与传统PLM系统的对接，都是坑。有些军工、航空企业，根本不敢把数据往外挪。所以本地部署的SolidWorks PDM、Windchill依然是刚需。这行当里，没有银弹。 问：我们厂用的还是传统CAD，有必要上云CAD吗？会不会步子太大扯着蛋？ 答：这个问题实在。要看你的业务类型。如果只是单打独斗做非标零件，本地工作站绰绰有余。但若涉及多地协作、频繁的设计评审，或者你的客户自己就在用云平台，上云能省掉无数扯皮时间。建议拿一个小项目试点，别全盘切换。我见过强行推云CAD结果因为网络问题导致车间停工的惨案。

数字孪生：CAD不再是孤岛

提起这个，我有点小激动——数字孪生真的把CAD盘活了。以前建完模，扔给工艺部门，后面的事与我无关。现在？一个产品的CAD模型会贯穿全生命周期：从概念设计到详细设计，再到仿真验证、工艺规划、现场装配，甚至运维阶段，模型都在不断地被丰富、被关联。达索系统的3DEXPERIENCE平台就是这种理念的集大成者，它把CATIA、DELMIA、SIMULIA拧成一股绳，让设计变更能实时反馈到仿真和制造端。

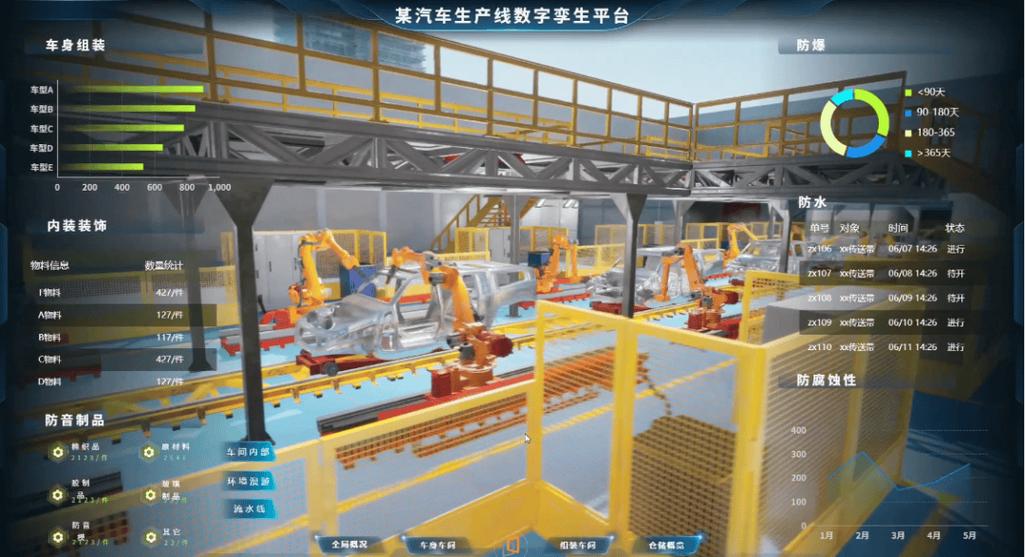

我参与过一条白车身焊装线的改造项目，设计团队用Process Simulate基于CAD数模做机器人工位仿真，直接输出离线程序。现场调试时，数据偏差肉眼可见地缩小。但数字孪生对模型的精度和轻量化要求极高。一个完整的产线数模，随随便便几个G，普通电脑根本带不动。这就逼着CAD厂商在轻量化可视化上内卷，比如Creo View、JT格式。 问：数字孪生听起来很玄，我们中小企业玩得转吗？ 答：玩得转，但要挑场景。别一上来就搞全工厂孪生，那是烧钱。可以从关键设备、核心工位做起，先利用现有CAD数据搭建一个半实时的监控看板。很多工业互联网平台现在都提供低代码工具，把CAD模型转换成Web端轻量化展示，投入门槛已经低了不少。前提是，你的原始CAD数据得规范，别一堆破面、烂体，不然路径都抽不出来。

AI与生成式设计：是取代还是赋能？

最近圈子里都在聊AI。生成式设计（Generative Design）就像个脑洞大开的狂人，你输入载荷、约束、材料，它给你吐出成百上千个可行方案，个个长得像异形骨骼。Autodesk的Fusion 360和PTC的Creo都集成了类似功能。去年帮一个无人机初创公司做轻量化机架，生成式设计给了一个拓扑优化后的镂空结构，经过3D打印出来，强度达标，重量降了35%。那一刻我真的有点动摇了——工程师的经验直觉，会不会被算法打败？ 但冷静下来看，AI驱动的CAD目前还是个高级辅助。它擅长解算物理约束，但理解不了市场审美、装配习惯、成本敏感度。生成的模型往往需要大量后处理才能用。不过，AI在公差分析、自动标注、历史建模重构方面的潜力，不可小觑。我已经在要求团队的年轻人学会用AI插件筛查图纸错误，效率翻倍。 还记得文章开头我提到的“CAD已死”吗？其实死掉的是那个只会画图的CAD。新生的CAD，正成为制造业数字主线的脊椎骨——它串联起需求、设计、仿真、工艺、制造、维护，让数据不再断裂。这个转变，静悄悄却又翻天覆地。你如果不跟上，可能某天醒来，发现自己手上的工具已是古董。这绝非危言耸听。
