计算机辅助工程(CAE):别再把它当“验证工具”了

干了十几年仿真,最怕听到一句话——“帮我验证一下这个设计”。每次我都想摔键盘。真的,这就是对CAE最大的误解。计算机辅助工程(CAE)不是用来给你已经定型的方案盖章背书的。那是“违建工程”,不是辅助。

上个月一个项目,结构团队给了个模型,壁厚已经均匀到令人发指的地步。我问为什么?他们说“感觉差不多”。结果一跑拓扑优化,材料能再减掉17%。还能说什么呢?人算不如软件算。❗ 可惜很多人仍然把仿真当成最后一步,走个过场。

从“事后验尸”到“事前决策”

十年前我刚入行,CAE的地位很尴尬。设计做完了,样机出来了,试验不过才想起仿真。这时候仿真的价值只是——解释失败。说实话,那叫“验尸官”。现在呢?顶尖的团队早就把仿真前置。

拿我们最近合作的某新能源车企来说,电池包的振动疲劳分析,从概念阶段就介入了。模组布局、支架形状、焊点位置……一遍遍迭代,计算机辅助工程(CAE)就像手术刀,精准地“切”掉多余重量。最终产品一次通过国标,研发周期缩短30%以上。

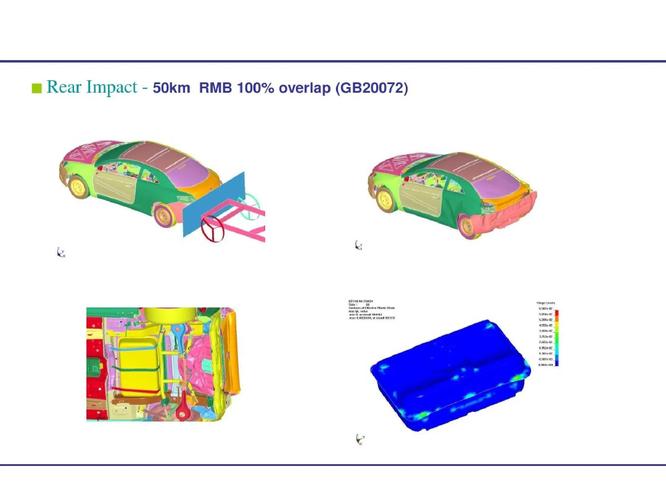

新能源汽车电池包CAE拓扑优化结果云图
新能源汽车电池包CAE拓扑优化结果云图

这才是正确的打开方式。不是“验证”,是“探索”。💡 你用Fluent算流场,不是为了确认风扇能吹风,而是想看看导流板能不能再扭曲一点、效率再高两个点。这种思维方式必须改——从被动计算到主动寻优。

不过话说回来,软件越来越傻瓜式,门槛似乎低了?呵,更可怕的问题来了。

数据与算法:CAE的隐形壁垒

现在一个应届生培训两周,也能点点鼠标跑出花花绿绿的云图。但红色的地方真的危险吗?应力奇异你分得清吗?网格无关性验证做了吗?边界条件设对了吗?这些才是真正的坑。

前阵子评估一个供应商,对方拿出了非常漂亮的模态分析结果,频率避开了激励区间。我随口问一句:“接触面用绑定还是摩擦?” 他愣了。后来发现所有螺栓都当绑定处理,刚度虚高得离谱。这样的仿真简直是灾难,比不做还糟糕——它给你虚假的安全感。

金属螺栓连接接触非线性仿真应力分布图
金属螺栓连接接触非线性仿真应力分布图

还有材料本构。大多数企业还在用弹塑性双线性模型,好一点的用多线性。但遇到超弹性、粘弹性、甚至粉末材料,就抓瞎了。说实话,没有扎实的力学底子,计算机辅助工程(CAE)就是个彩色图片生成器。所以我一直强调:工具是手,脑子才是核心。✅

问答环节:来自一线工程师的真实困惑

问:我们公司想上CAE,是先买软件还是先培训人?

答:先想清楚你要解决什么问题。如果是简单的线性静力分析,SolidWorks Simulation就能搞定,别一上来就上Abaqus。更关键的是,找一个有实际产品经验的人,哪怕薪水高点,比买一堆模块有用得多。人错,全错。

问:有限元网格总是画不好,复杂模型怎么简化才合理?

答:别总想着“一键自动网格”。我的习惯是:把螺栓孔周围画一圈washer,圆角区域用局部细化,远离关心区域大胆用粗网格。还有,忘掉四面体优先! 六面体虽然难,但能大幅减少单元数量,提高精度。简化原则就一条——保留主要传力路径,砍掉装饰性特征。这得练,没捷径。

问:怎么判断仿真结果靠不靠谱?

答:永远怀疑自己的结果。第一,检查支反力,如果跟外载对不上,模型肯定有问题。第二,看最大应力位置,如果是尖角或约束点,大概率是应力奇异。第三,尽量做实验对标,哪怕只标一次。数据吻合的那一瞬间,你会觉得所有加班都值了。😭

未来:CAE的“民主化”假象

现在到处在吹仿真驱动设计、数字孪生、AI+CAE。你不能不信,也不能全信。前段时间试用了一个所谓“AI自动网格划分”的插件,复杂几何仍然一塌糊涂,还得手工修。某些厂家的宣传太离谱——说让设计师无需仿真知识也能做高精度分析。这可能吗?短平快需求可以,真上强度了,还得靠老法师。

不过有一点我得承认:计算机辅助工程(CAE)跟机器学习的结合确实有戏。比如用降阶模型做实时仿真,在优化循环里代替高成本求解器。我们一个注塑模冷却分析,用DOE加响应面,优化效率提升了五六倍。❗ 但前提是你的样本点要足够聪明,否则garbage in, garbage out。永远是这样。

说到底,别神化工具,也别贬低它。CAE就是个放大器——你的能力越强,它给你的回报就越大。反之亦然。

最后唠叨一句:下次跟仿真工程师沟通,试着问“能找到更优的方案吗”,而不是“帮我确认这个没问题”。你会发现,世界广阔得多。🌍
