工业仪表选型?别只看参数,这些坑你肯定遇到过

前几天去一个化工厂,看到现场一个崭新的压力变送器,装在管道上,显示屏却一片漆黑。我凑近一看——24V电源接反了。当时心里就咯噔一下,这种事情说大不大,但满车间都是易燃气体,万一…

所以,今天想聊点实在的,关于工业仪表那些事儿。不是教科书,全是我这些年跑现场的血泪史。

选型:参数匹配远比你想象的复杂

很多人觉得选仪表嘛,看看量程、精度、输出信号,差不多就行了。错!大错特错!

我见过最离谱的,是把一台普通压力变送器直接扔在硫酸池里——结果三天就报废。采购说:”参数不是都满足吗?量程0-1MPa,4-20mA输出,精度0.5%…” 可他没看接液材质。普通不锈钢在浓硫酸里跟纸糊的一样。对吧?再比如温度传感器,高温炉里插个普通的K型热电偶,保护管没选好,两个月就氧化断线。你说气不气人。

选型必须盯死这几个要点:

  • 介质兼容性:化学腐蚀、磨粒磨损,直接要命。
  • 过程温度与压力:别只看额定值,要留30%以上的安全余量。尤其流量计,像涡街、电磁,对流速范围特别敏感。
  • 环境因素:现场有没有振动?电磁干扰大不大?防爆要求等级?

我有个习惯——拿到一个工况,先用手机拍现场,再画个简单的管路图。很多参数光靠电话沟通根本说不清。去年一个水处理项目,客户说测污水流量,结果发来的却是海水,含盐量超高,电磁流量计电极直接报废。后来换了钛电极才搞定。这种教训,刻骨铭心。

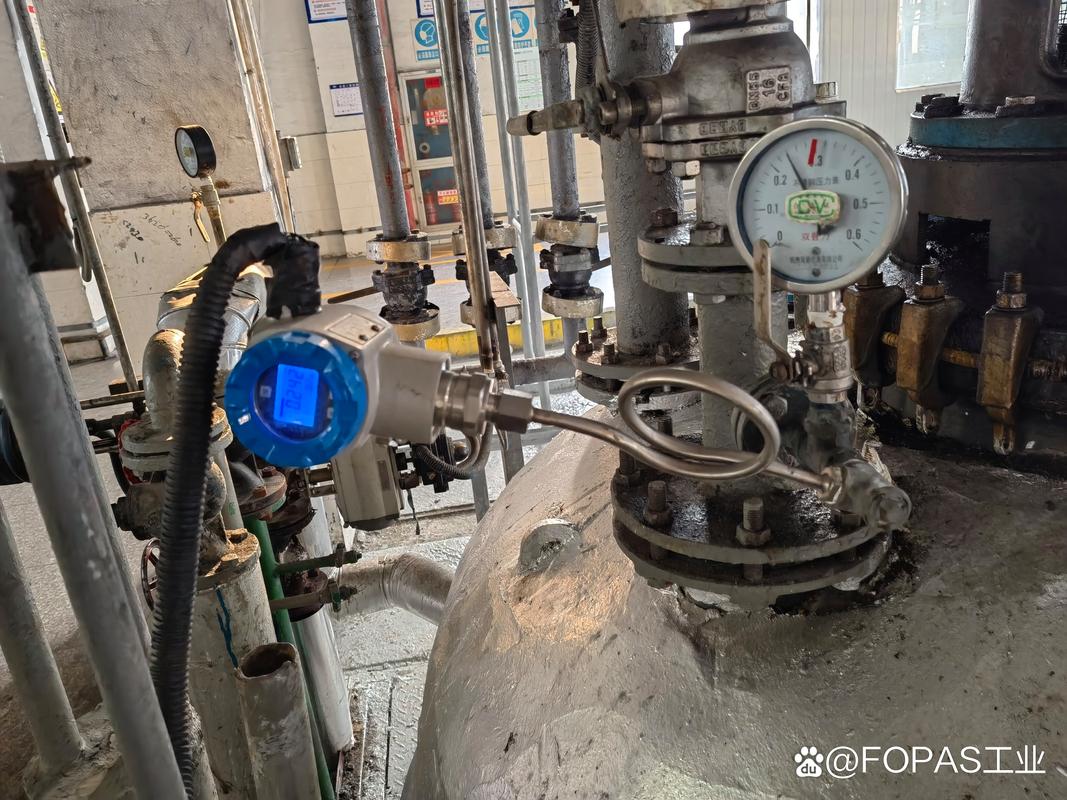

腐蚀性介质选错压力变送器接液材质导致损坏现场图
腐蚀性介质选错压力变送器接液材质导致损坏现场图

安装调试:细节才是魔鬼

仪表校准得再准,装错了全白搭。说说压力变送器吧,取压管必须向下倾斜,防止积液;如果测蒸汽,冷凝罐你装了没?我见过一个现场,蒸汽管道上的变送器没装冷凝罐,结果高温蒸汽直冲膜片,数据乱跳,操作工差点误操作。想想都后怕。

还有电磁流量计,接地环一定要装,而且要单独接地。很多人图省事,把接地线接到设备外壳上,结果干扰得厉害,流速显示0.3m/s空管报警一直叫。哎,有时候真想骂人,明明手册写了,就是不照着做。

仪表接线更是重灾区。屏蔽层怎么接?单端接地还是双端接地?4-20mA回路与动力电缆不能走同一个桥架,这是常识,可我敢说,一半以上的干扰问题都是布线不当引起的。有一次在钢厂,轧机一开,所有仪表读数集体跳舞,查了两天才发现信号电缆和700V电机线贴在一起走了30米。你受得了吗?

顺便说个窍门:用万用表测电流时,可以串接一个小电阻,看电压波动。比直接看数值更直观,尤其捕捉瞬间干扰。不信你试试。

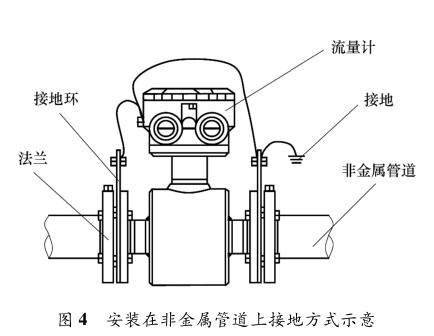

电磁流量计接地环安装错误导致干扰示意图
电磁流量计接地环安装错误导致干扰示意图

你关心的几个问题

问:为什么我的压力变送器显示波动很大,但管道压力明明很稳?

答:十有八九是电气干扰或者引压管共振。先查屏蔽和接地,然后看引压管是不是太长,有没有加阻尼。如果是罗斯蒙特的变送器,可以开启软件阻尼,但根本还是要治源头。我碰到过最诡异的,是附近有个变频器没加电抗器,一启动就干扰,后来在变送器电源端加个磁环就解决了。所以有时候别光怀疑仪表本身,周边电气环境才是元凶。

问:智能仪表到底值不值得换?是不是智商税?

答:说实话,看你追求啥。如果只是看个读数,普通的4-20mA表头够用。但如果你搞预测性维护,比如监测泵的振动、温度趋势,那智能仪表带Hart或无线协议,确实能抢出维修窗口。我们有个项目,用无线振动传感器监测电机轴承,提前两周发现劣化趋势,避免了一次非计划停机——那一次如果停机,损失至少六位数。不过话说回来,初期投入确实贵,而且对人员技术水平要求高,不是买来装上就完了。得算全生命周期成本。

未来已来:无线与自诊断不是噱头

这几年工业物联网(IIoT)吵得很凶,但落到实处的,还是那些能解决问题的场景。比如化工厂的储罐区,上百台液位计、压力变送器,靠人工巡检效率太低,用无线HART组网,数据直接上云,手机就能看。而且现在的智能变送器自带自诊断功能,膜片破裂、电子单元老化都能报警,确实省心不少。

但——说实话,很多工厂连基础网络都没铺好,就急着上云,最后搞成半吊子。我建议先从关键设备入手,小步快跑。比如说,在几个重要机泵上装无线传感器,先跑半年数据,看看效果再推广。别听厂家忽悠一次全换,钱花了不说,现场混乱起来能愁死人。

另外,仪表校准也变聪明了。以前都是拆下来送检,现在很多可以在线校验,甚至通过软件自动补偿漂移。这对连续生产的流程行业是大利好。不过别太依赖,该拆检还是要拆检,尤其安全相关的仪表。安全的事,侥幸不得。

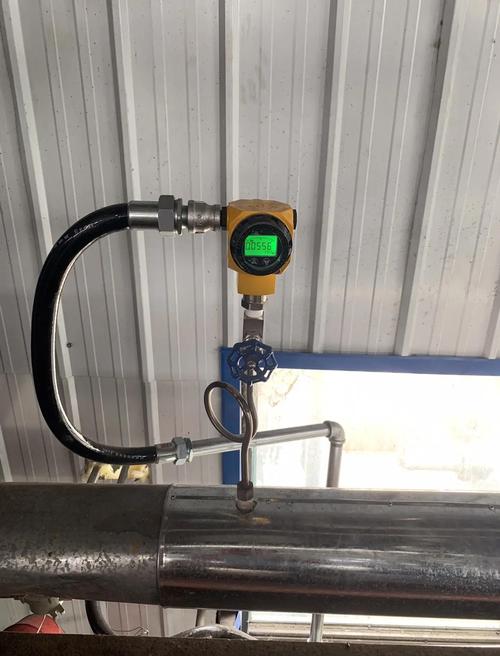

工业罐区无线压力变送器安装现场
工业罐区无线压力变送器安装现场

好了,今天就聊到这儿。回头有空再说说流量计选型那些坑。如果你在现场也遇到过奇葩问题,欢迎留言,咱们一起吐吐槽。
