逆向工程:你以为的抄数,其实是场精密手术

第一次接触逆向工程,是在一个闷热的夏天。车间里,师傅拿着一把游标卡尺,对着一台报废的老机床主轴,一遍一遍地量。我问他干嘛呢,“测绘啊,看不懂了?” 那时候我刚毕业,以为逆向工程就是高级抄袭——把别人的东西拆开,量好尺寸,描图,再生产。土得很。后来入了门,才知道这水有多深。这哪是抄作业?分明是给机器做解剖,搞遗传密码破解。

拆不是目的,是手段

很多人以为逆向工程第一步就是上三维扫描。错。真正的老手,都是从“望闻问切”开始的。看零件表面刀痕,闻有没有特殊涂层味道,甚至舔一下——别笑,有些合金发涩,有些发甜——这些都是线索。然后才是拆。拆也有讲究:哪些是过盈配合?怎么拆不伤基准面?螺纹松脱方向有记号吗?好,这些做完,才开始数字化。

现在主流的数字化手段,有接触式的三坐标测量机,也有非接触式的激光扫描、结构光扫描。十年前,手持激光扫描仪还稀罕,一台要上百万。如今?国产设备起来了,精度不差,价格直接腰斩。最近还给一家模具厂配了套蓝光扫描仪,精度0.005mm,扫出来的点云,连细微的拔模斜度都看得见。

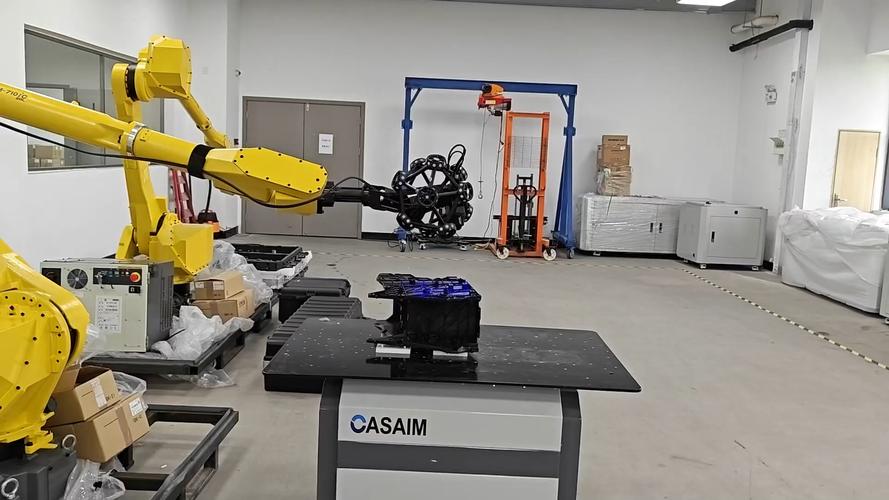

工业零件三维扫描现场操作
工业零件三维扫描现场操作

点云处理更是硬活。一堆数据点,怎么变成光滑的曲面?又怎么转成实体?市面上Geomagic、Imageware这些老牌软件地位还在,但开源社区也冒出来不少狠货。比如CloudCompare,别看免费,点点算偏差分析一点不虚。不过,真正考验人的不是软件,是理解。你得知道这个面为什么这样设计,那个小圆角到底是故意留下的减压槽,还是加工的毛刺。不懂制造工艺,逆向出来的模型就是废铁。

💡 小贴士:逆向不是看图说话,每一条曲线都可能藏着一个设计意图。

算法在暗战,人工才是灵魂

有个同行曾经深夜给我打电话,吼着:“我算出来的曲率怎么都不对!” 他做的是一个涡轮转子叶片,逆向出来的曲面不连续,用数控铣出来就是振刀。后来我们一块排查,发现原始扫描数据里,叶片尾缘有个5丝左右的回弹变形——件本身就那样,不是扫描误差。怎么办?纯软件自动化修补肯定傻掉。最后还是人工干预,根据气动原理重新构建了那段曲面。这就是差距。AI辅助逆向?口号喊得响,目前连个复杂壳体都搞不定,别信。

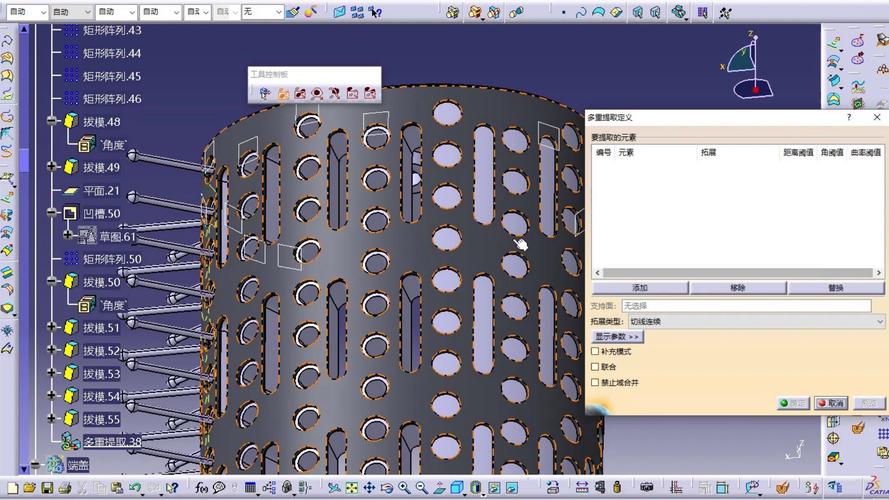

逆向工程软件界面曲面重构
逆向工程软件界面曲面重构

说到这,有人要问了:

问:小批量样品,没有图纸,怎么最快得到可以开模的三维数模? 答: 如果你对精度要求不是变态级别(比如外观件),首选手持式激光扫描。半小时出点云,然后用自动曲面化功能先粗生成一个STL,再导入Geomagic Design X之类的专业逆向软件,半自动提取特征,重建参数化实体。这个过程里,最关键的是提取基准。基准找不好,后面装配全歪。我一般习惯扫的时候多贴几个标记点,或者直接用一个精密转台。另外,现在有些扫描仪自带正版逆向模块,脱离电脑就能在线生成模型,速度感人,但遇到深腔、反光面还是得喷粉,恶心。 问:逆向工程会不会惹上知识产权官司? 答: 这个问题值钱。简单说,你直接复刻还在专利保护期的产品,拿去卖,那就是找死。哪怕你修改了部分尺寸,只要整体视觉混淆,外观专利也能告你。但是,如果目的是维修、兼容、或者对已过期产品进行功能改进,法律上立得住。❗ 重点强调:逆向工程记录一定要完整,保留原始数据和分析过程,这是将来对簿公堂的证据。我曾经参与过一个泵壳逆向,客户拿来的样件是20年前的德国货,专利早过了。我们不仅复刻了,还优化了流道,效率提升了3个点。这叫站在别人肩膀上摸高,不叫偷。

翻车现场与神仙操作

说个真事。去年给一家减速机厂做齿轮箱逆向,测了一圈,发现中心距怎么都不对,偏了0.2mm。一群人懵了。后来一个老师傅过来,排了排齿轮安装顺序,恍然大悟——人家当初装配就故意调错了齿隙,为了补偿热膨胀。这事儿教科书永远不会写。最后我们在模型里保留了那个“错误”的0.2mm,客户自己都服气。所以,逆向工程最高境界,是读懂原设计者的暗号。那些藏在粗糙表面的台阶,故意打偏的销孔,甚至多出来的一个无用的圆角,都可能是一段工程往事。

而且,逆向工程现在也在跨界。比如文物修复,用CT扫描三星堆青铜器内部结构,再3D打印残件,完美拼接;医疗上,逆向患者骨骼,定制植入物。工业领域更不用说,从汽车覆盖件到航空发动机,没有逆向,很多老飞机早趴窝了。

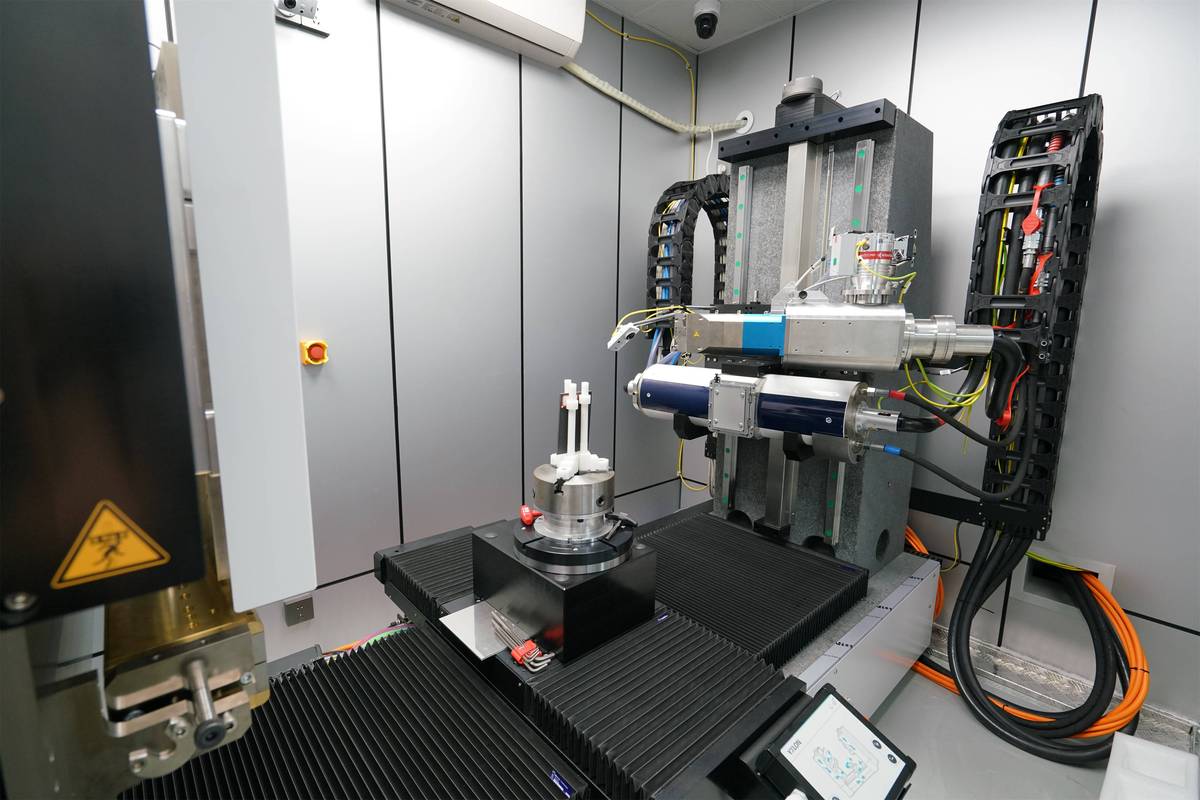

工业CT扫描零件内部结构
工业CT扫描零件内部结构

说到这,必须吐槽一下某些企业的“逆向思维”——把竞争对手的机器买回来,整个拆散,拿着游标卡尺度量,然后直接用原图号标注,连材料代换都不做。这尼玛能不出事?见过最离谱的:把国外经过喷丸处理的齿轮,用同样尺寸普通钢材加工,装上去三天就断了。然后怪逆向工程不靠谱。拜托,你自己是混子,别砸行业招牌。

问:正向设计和逆向工程,哪个更吃香? 答: 这个问题跟问“擀面杖和炒勺哪个好”一样。没有谁更高级,只看你要干什么。全新开发,肯定正向。但消化吸收、修复再造,逆向省时省力。现在很多OEM厂,都是正逆向结合——主体正向设计,复杂曲面(比如人体工学手柄)扫描实物体建模。混着用才聪明。而且,未来趋势肯定是AI辅助下,逆向和拓扑优化直接打通,扫进点云,软件推荐轻量化构型。虽然目前还很智障,但值得期待。

夜深了,写这些也挺累。刚又收到个活,一个注塑壳体急要逆向,结构复杂得要死,够我喝一壶。所以不扯了,打开扫描仪干活去。
