当CAD变得“云里雾里”:一位老工程师的计算机辅助设计(CAD)实战笔记

说真的,干了二十年机械设计,我用过的CAD软件大概能凑一个“联合国”——从AutoCAD R14到SolidWorks 2024,中间还穿插过CATIA、Creo、甚至开源的FreeCAD。但最近这几年,CAD圈子的变化快得让人有点……喘不过气?计算机辅助设计(CAD)这四个字,早就不再是“画图”那么简单了。

工程师在车间对比实体零件与三维CAD模型
工程师在车间对比实体零件与三维CAD模型

上周我徒弟拿着个曲面模型问我:“师傅,这个面的G2连续性怎么调?” 我盯着屏幕看了十秒,突然意识到——现在的年轻人一上来就是参数化、仿真驱动设计、生成式拓扑优化。我们那会儿,能把一张装配图上的尺寸公差标利索了,就已经是高手。时代确实变了。

从“电子图板”到“数字孪生”的跳跃

如果你还觉得三维建模只是为了出一张好看的效果图,那就大错特错了。现在的CAD,重心早就不在“画”上,而在“数据流”上。比如西门子的NX,它直接打通了从概念设计到CAE仿真再到CAM加工的全链路。一个参数改动了,能自动反馈到有限元分析结果里——以前这得花掉半个部门的人折腾一星期。

但最让我兴奋的,还不是这些大厂的“全家桶”。反倒是些小众工具,比如nTopology,它的隐式建模技术简直……颠覆!传统的BREP(边界表示)模型在处理晶格结构时性能拉胯,可nTopology用场驱动生成几百万个单元,丝滑得不像话。不过说实话,这东西学习曲线陡得要命,我啃了俩月英文文档,头发又少了三根。

云CAD是个好选择吗?

前阵子公司IT部门强推Onshape,一个纯浏览器端的CAD。一开始我是拒绝的——没有本地软件,所有数据都在云端,万一断网了怎么办?结果去年出差,高铁上客户紧急要改一个气阀接头,我掏出iPad十分钟搞定了,完事直接分享链接给车间。从那以后,我投降了。

不过云CAD也不是银弹。它的协同设计确实牛,多个人同时编辑同一个装配体时,再也不用传来传去搞出“最终版_v38_revised_final_FINAL.step”这种笑话。但如果你做的是军工或核电项目,数据必须本地部署,那还是老老实实买加密狗吧。而且Onshape的曲面功能,说实话跟CATIA比还是差口气——做汽车A级曲面的大佬们,估计不会轻易换工具。

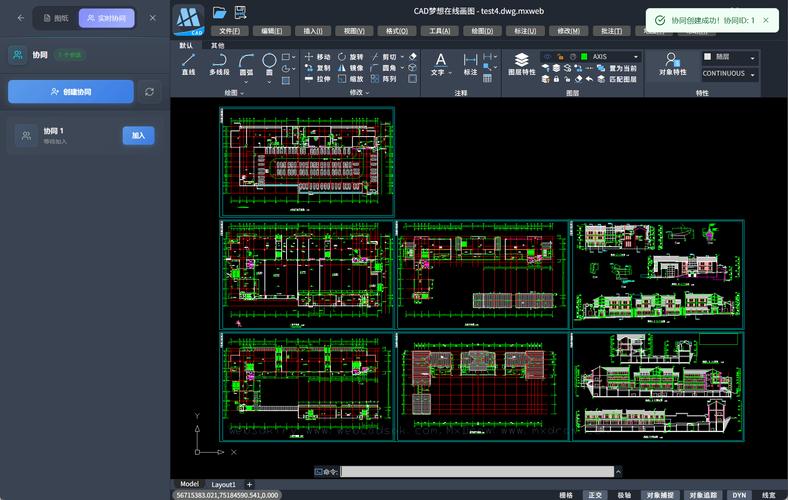

多人在线协同编辑CAD装配体界面截图
多人在线协同编辑CAD装配体界面截图

参数化设计:看似聪明,实则陷阱?

十年前我疯狂迷恋参数化,觉得用方程式驱动几何体简直是工程师的终极浪漫。直到有一次,一个看似简单的方程式循环引用,让整个模型树崩溃,害我通宵两晚重画……那种懊恼,就像精心搭建的乐高被一脚踩碎。

现在我的原则是:能用简单拉伸阵列搞定的,绝不写复杂公式。尤其是当团队里有新人时,过度的参数化反而变成“黑箱”,别人根本不敢改你的模型。当然,像骨架模型和自上而下设计还是必要的,但必须做好注释和版本管理。这点SolidWorks的配置和设计表就做得不错,Excel驱动参数,门槛低很多。

问:参数化设计到底什么时候该用,什么时候该避免?

答:💡如果你需要频繁迭代、产品变型多(比如不同规格的阀门),参数化绝对值得。但要遵循KISS原则——Keep It Simple, Stupid。避免循环引用,尽量用几何约束代替尺寸驱动。如果只是一个概念验证件,快速拉个模型就行,别为了参数化耽误时间。

数据交换的痛,工业才会懂

每次听到销售说“我们的平台完全兼容STEP格式”,我就想笑。STEP确实是个好标准,AP242版本甚至能传递PMI(产品制造信息)。但现实是,没有哪两个软件能完美转换复杂曲面和装配关系。上周我用一个客户给的Creo源文件,导出到SolidWorks后,所有螺纹孔变成了装饰线,配合面也漂了零点几毫米——在精密模具里,这已经是事故了。

所以现在我的工作流里,中性格式转换后必须做全面检查。用CAD自带的比较工具(比如compare documents)高亮差异,必要时手动修复。另外,3D PDF和JT格式也被低估了,特别是给非技术部门展示时,轻量化的3D PDF几乎零门槛。

问:作为小企业,我们该选哪款CAD软件?

答:这问题就像问“买什么车”一样。如果做通用机械,SolidWorks成熟且生态好;搞复杂曲面和汽车,CATIA是首选;做电子产品设计?那得看Altium或Fusion 360。别盲目追新,去参加当地的用户组会议,听听真实用户的吐槽,比看测评管用得多。

AI正在改写CAD规则

最近行业内最炸裂的消息,大概就是Autodesk的Generative Design,它能在给定约束下自动生成上百种优化方案。我试用过,结果令人兴奋又担忧——兴奋的是设计速度,担忧的是,以后工程师是不是只需要输入条件和筛选结果了?

但我觉得,人脑的直觉和经验仍然是不可替代的。AI能算出“最优”,却不会为“美感”和“手感”妥协。比如一个设备外壳的倒角半径,AI可能根据应力分析给个最小值,但实际用户会觉得割手。所以,我现在的态度是:把AI当成一个超级实习生,它能帮你完成繁琐的迭代,但最终决策必须由你来做。

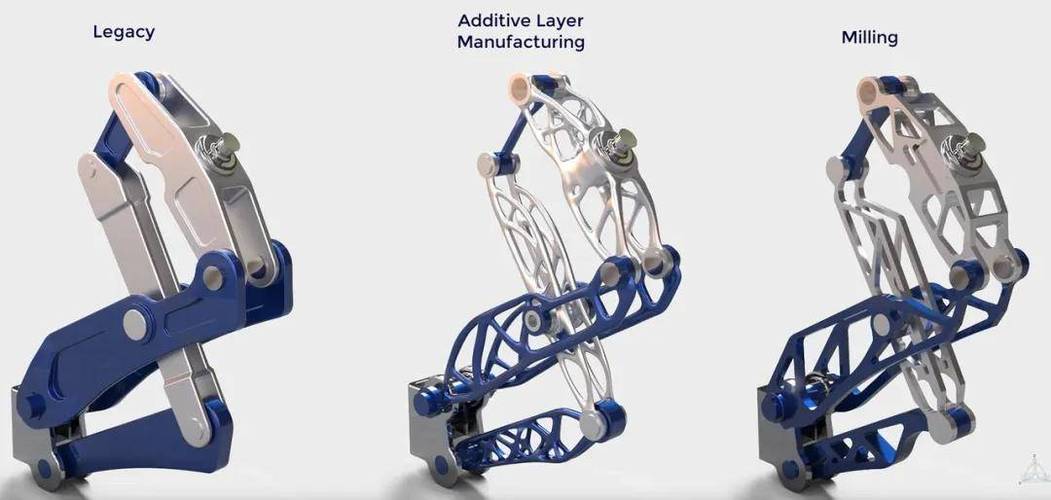

生成式设计AI生成的拓扑优化机械支架模型
生成式设计AI生成的拓扑优化机械支架模型

说实话,写到这里,我看了眼桌上的3Dconnexion SpaceMouse,它上面的漆都磨掉了——这大概就是工业的魅力吧。工具再变,对造物的热情不变。✅

最后一句:如果你还在用二维CAD做三维设计,赶紧走出来吧,哪怕从Fusion 360或SolidEdge免费版开始。时代抛弃你的时候,连一声再见都不会说——这话很俗,但用在CAD领域,再贴切不过。
