说真的，第一次干钛合金的时候，我差点把工件扔了。那声音，那震纹，简直在尖叫。后来才知道，钛合金这玩意儿——导热差、弹性模量低、化学亲和性强，专治各种不服。
选刀：不只是材料问题

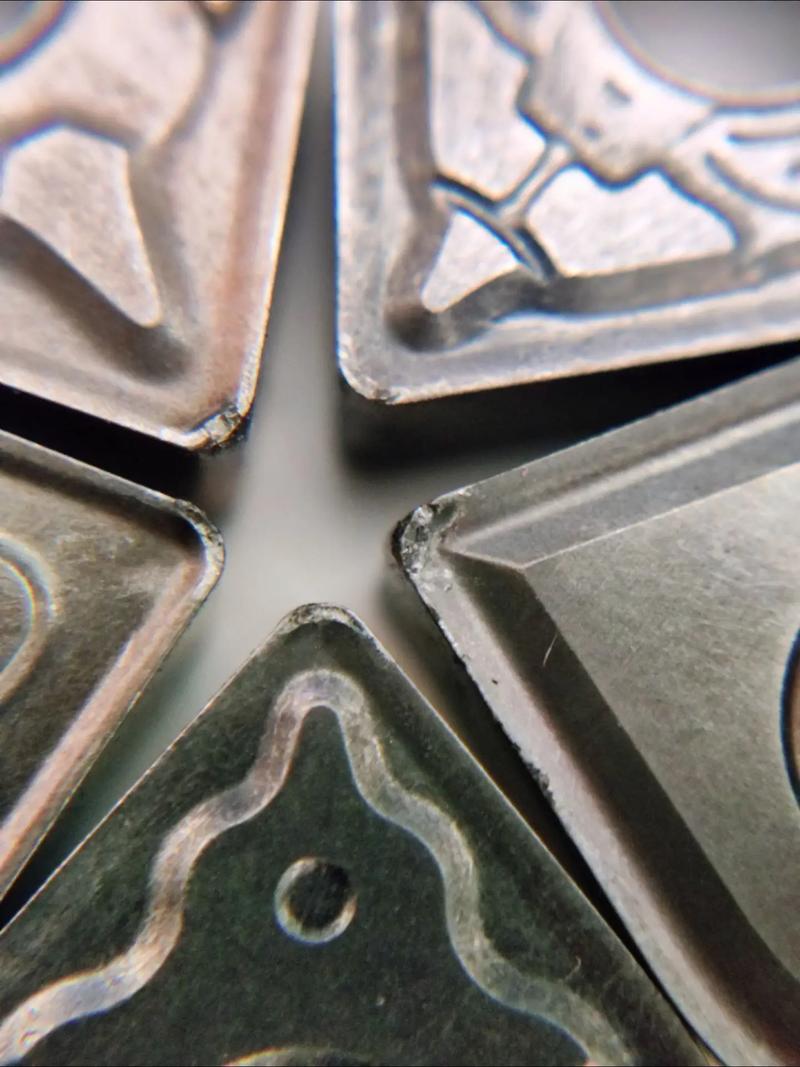

很多人以为，上涂层硬质合金就能搞定。天真！钛合金切削区温度高得吓人，普通涂层在600°C就软了。我现在只用细晶粒硬质合金，基体要抗高温软化。有一次贪便宜用了某国产刀片，铣了三刀刃口就崩了，气得我当场拍照留念。后来换PVD涂层，TiAlN或者AlCrN——别买TiN，那是给钢用的。还有刀尖圆弧不能太大，0.8mm以下，大了振刀振到你怀疑人生。
问：铣钛合金容易崩刃，是刀片质量问题吗？

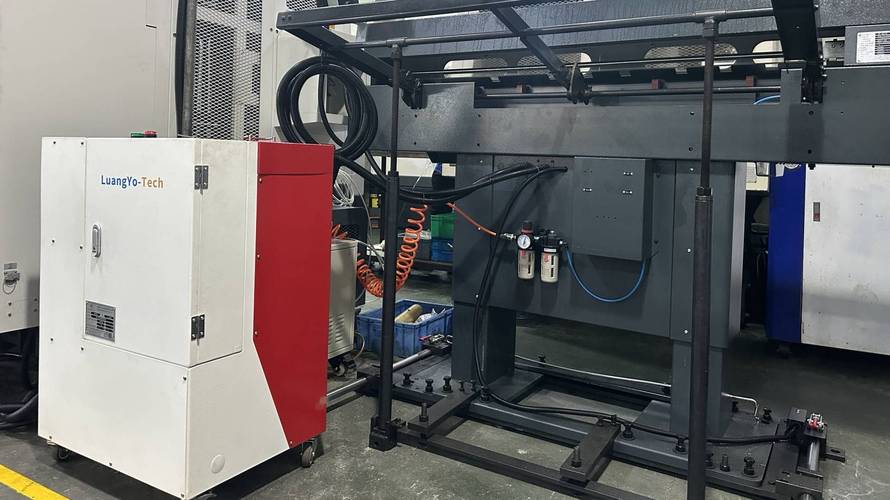

答：八成不是。崩刃多数因为切削力突变或者排屑不畅。钛合金切屑又薄又粘，容易缠在刀上，再切入时就像小锤子一样敲击刃口。解决？加大冷却液压力，用高压内冷刀柄，>70bar才够。再不行就顺铣，别再逆铣了，逆铣就是让刀具和硬化层硬碰硬。
切削液：无效等于反作用
干切钛合金？别想了。但切削液要是浇不到位，等于没浇。必须高压、精准。有一次我用普通喷嘴，结果切屑把刀缠死，直接断了。后来换了高压定点喷射，效果立竿见影。还有，冷却液浓度要偏高，8%~10%，不然润滑不够。对了，千万别用含氯的切削液，钛合金应力腐蚀开裂你就哭吧。
问：钛合金加工时冒火花正常吗？
答：不正常！冒火花说明切削温度过高，可能切削液没到切削区，或者线速度太高。得立刻降参数，检查喷嘴对准没。我看到火花，立马停机——免得刀具提前退役。
参数博弈：慢就是快
新人总想大刀快走，结果死得难看。钛合金的切削速度必须低，50~80 m/min起，高了刀具寿命降得飞快。但进给不能太小，每齿0.05~0.1 mm，切深也要适中。我的经验：大切削深度，中等进给，低速度，反而效率高。为什么？因为钛合金加工硬化严重，切深太浅只是蹭硬化层，刀就废了。必须一刀切透硬化区。顺带一提，刀具悬伸要短，刀柄用强力铣刀夹头，液压或热缩，别用侧固式，径向跳动大了就振。
还有个小窍门：用不等齿距铣刀，能打断共振频率。这玩意儿以前贵，现在国产也有不错的，试试看，振纹立马减半。还有，千万别用四刃铣刀去满槽铣，排屑会憋死，两刃或三刃更稳。
最后说一句，钛合金加工，心态要稳。参数调试花一上午，正常。干出来的零件闪闪发亮，那一刻——值了。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：钛合金铣削的那些坑，我替你踩过了 https://www.dachanpin.com/a/tg/64477.html
