计算机辅助工程(CAE):别让仿真沦为“花架子”

你花了三周时间,调参数、等求解,最后得到一张七彩云图。报告会上,领导看了一眼说:“嗯,挺好看的。” 然后该干嘛干嘛。是不是很熟悉?我做这行快二十年了,说实话,这种场景见得太多了。CAE——计算机辅助工程——这个概念喊了几十年,但很多企业到现在还是把它当成高级PPT工具。真要靠它指导设计?没谱。

先抛个观点:脱离物理直觉的仿真,都是数字垃圾。 我看到有些年轻工程师,迷信软件默认设置,结果算出来的应力比材料强度大十倍,还一脸认真地说“软件就是这么显示的”。我的天!你怎么不拿锤子敲敲看?✅ 软件不是神仙,它只是个超级计算器,你喂它什么,它吐什么。

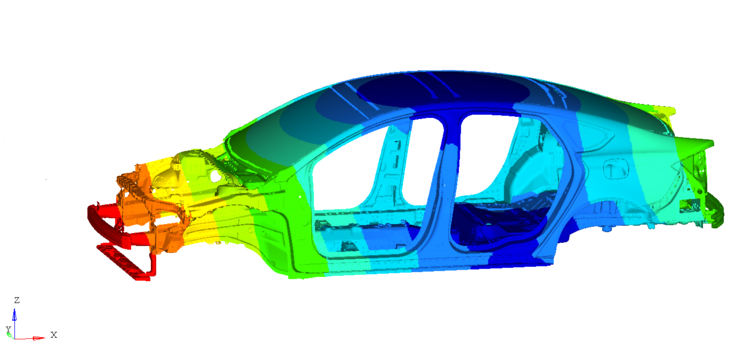

汽车白车身CAE强度仿真结果与试验对比
汽车白车身CAE强度仿真结果与试验对比

网格迷思:越密越好?

很多人觉得网格画得越细越精确。这其实是个美丽的误会。十多年前我刚入行时,也这么干过——把网格切到软件极限,然后等着电脑死机。后来一位老工程师点醒我:网格细分有个收敛极限,超过那个点,计算误差可能不减反增,因为舍入误差开始主导。❗ 更重要的是,你的时间、计算资源都是成本。有些应力集中区域,你加密一百倍,结果跟两倍没差几个百分点,但求解时间多了几十倍。图啥呢?

还有几何清理。拿到CAD,满心欢喜导入,结果破面、碎边、重复体……简直想砸电脑。😫 这就是为什么我现在拿到模型第一件事就是用SpaceClaim或其它简化工具修模型,花掉一半的时间。有些细节对整体刚度影响微乎其微,但留着会导致网格畸变,求解发散。舍与得,是经验所在。

问:那我怎么知道网格够不够?

答:做网格无关性验证啊。先画一个“粗”网格,算一次;加密一倍,再算一次。对比关键部位的应力或位移。如果变化率低于5%,基本就够了。如果超过,继续加密直到稳定。这是基本的工程素养。但我见过太多人跳过这步,直接拿第一次结果去交差——😱 想到这些我就后怕,因为设计决策可能就建立在这样的结果上。

风机主轴CAE边界条件加载与网格划分示意
风机主轴CAE边界条件加载与网格划分示意

边界条件:仿真的灵魂

如果说网格是肉,那边界条件就是骨。很多仿真失败的根源,不是软件bug,不是算法问题,而是边界条件设得不对。举个真实例子:几年前一个变速箱壳体分析,工程师把轴承孔全约束死,算出来应力大得吓人。但实际上轴承有油膜,允许一定转动和滑移。就这一个错误,整个方案被枪毙,团队加班两个月。后来改成弹性支撑,应力立刻降下来了。唉,走了多少弯路。

问:那我们怎么才能设对边界条件?

答:得深入理解物理场景。有时候需要做个简化假设,但要清楚这个假设意味着什么。比如螺栓连接,你是用刚性连接、还是梁单元?要不要加预紧力?这背后是大量的工程经验。💡 一个小技巧:多和实验对比。哪怕用应变片贴几个点,也是宝贵的验证。仿真不是替代实验,是互补。现在很多公司搞数字孪生,但如果没有真实数据喂养,孪生就是死胎。

问:现在CAE软件那么多,Abaqus, Ansys, Nastran, Comsol… 怎么选?

答:没有最好,只有最趁手。每个软件有自己的长项。结构主用 Abaqus 或 Ansys 就够了,耦合场可能 Comsol 更灵活,噪音振动用 LMS Virtual.lab 之类。重要的是你得深入一个,理解其底层假设。我不建议频繁切换,因为每个软件的收敛准则、接触算法细节都不一样,换来换去容易踩坑。✅ 另外,开源也有搞头,比如Calculix,小团队做二次开发很香。

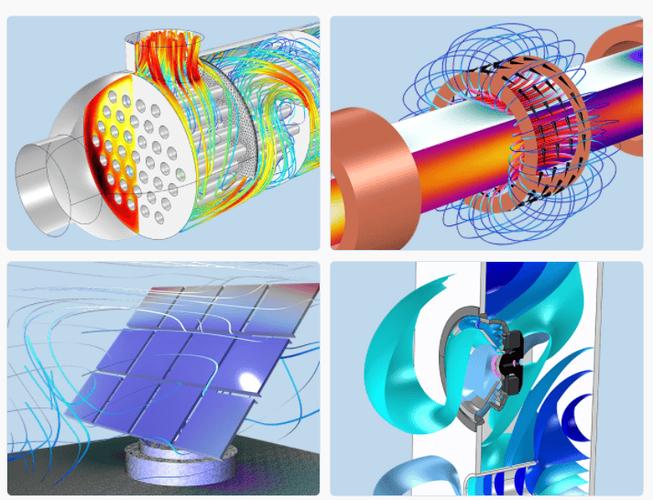

锂电池模组多物理场耦合CAE仿真模型与网格
锂电池模组多物理场耦合CAE仿真模型与网格

从单物理场到多物理场:真正的挑战

以前我们做强度分析,就是结构场。现在呢?新能源电池包,你得算电化学、热、结构耦合;电机要电磁-热-振动噪声。系统复杂度指数级上升。软件也早已不是当年的 Nastran 单打独斗,各种平台都在推多物理场。但说实话,很多公司连单场都没吃透,就急匆匆上多场,结果一个都算不准。我去年参观一家新能源车企,他们用某种通用软件算热失控,网格粗得没法看,时间步长也乱设。问他们为什么这么设,答曰:“参考了某大厂的设置。” 可工况完全不一样啊!🔧 很让人无语。

这里有个坑:不要盲目崇拜“自动化流程”。 有些工具号称一键完成网格、求解、后处理。听起来很美,但把工程判断这一步自动化了,很危险。就像自动驾驶,出了事谁负责?工程师的作用,就是在关键节点把关。自动化只是提高重复劳动的效率,不是替代思考。

CAE的未来:云与民主化?

CAE的未来:云与民主化?
CAE的未来:云与民主化?

最近几年,云CAE很火。按小时付费,不用买昂贵硬件。逻辑上没毛病,但实际落地有阻力:数据安全、网络延迟、习惯问题。不过一些小团队用下来反馈不错,特别是做拓扑优化的,大量参数组合需要并行计算,云弹性很好。但大企业迁移很谨慎。另外,“仿真民主化”口号也喊了好久,意思是让设计师自己跑简单仿真。听着挺好,可设计师未必懂有限元,结果可不可信?所以,这个事还得慢慢来。

说到最后,计算机辅助工程其实是一种思维方式,而不是一个软件操作。它要求你反复追问:

  • 我到底要求解什么?
  • 真实物理场景是怎样的?
  • 结果是合理的吗?

如果这三个问题没想清楚,点下求解按钮的那一刻,就是在赌。🛑

CAE这条路,我走了二十年,越来越敬畏。不是敬畏软件,是敬畏物理本身。希望年轻工程师们也能体会到这一点。
