气动系统节能改造:一位老工程师的避坑指南与前沿实践

说实话,气动系统这玩意儿,用了二十多年,坑踩得够多了。但最近的一个项目,还是让我大跌眼镜——差点出事故。就因为一个小小的电磁阀选型错误!唉,不说了,先深吸一口气…

那些年,我修过的气动坑

干我们这行的,谁没被气缸“打脸”过?有次调试新线,缓冲调节螺钉没拧紧,一声巨响,活塞直接撞端盖。还好人站得远。后来查,设计气压0.6MPa,实际冲到了0.8,因为空压机调节阀卡住了。你看,连锁反应。

另一个经典错误:气源处理。很多人觉得三联件能用就行,过滤精度、除水率根本不验证。潮湿环境中,润滑器里的油变质结胶,把阀芯粘住了。整条产线瘫痪两小时,老板脸都绿了。

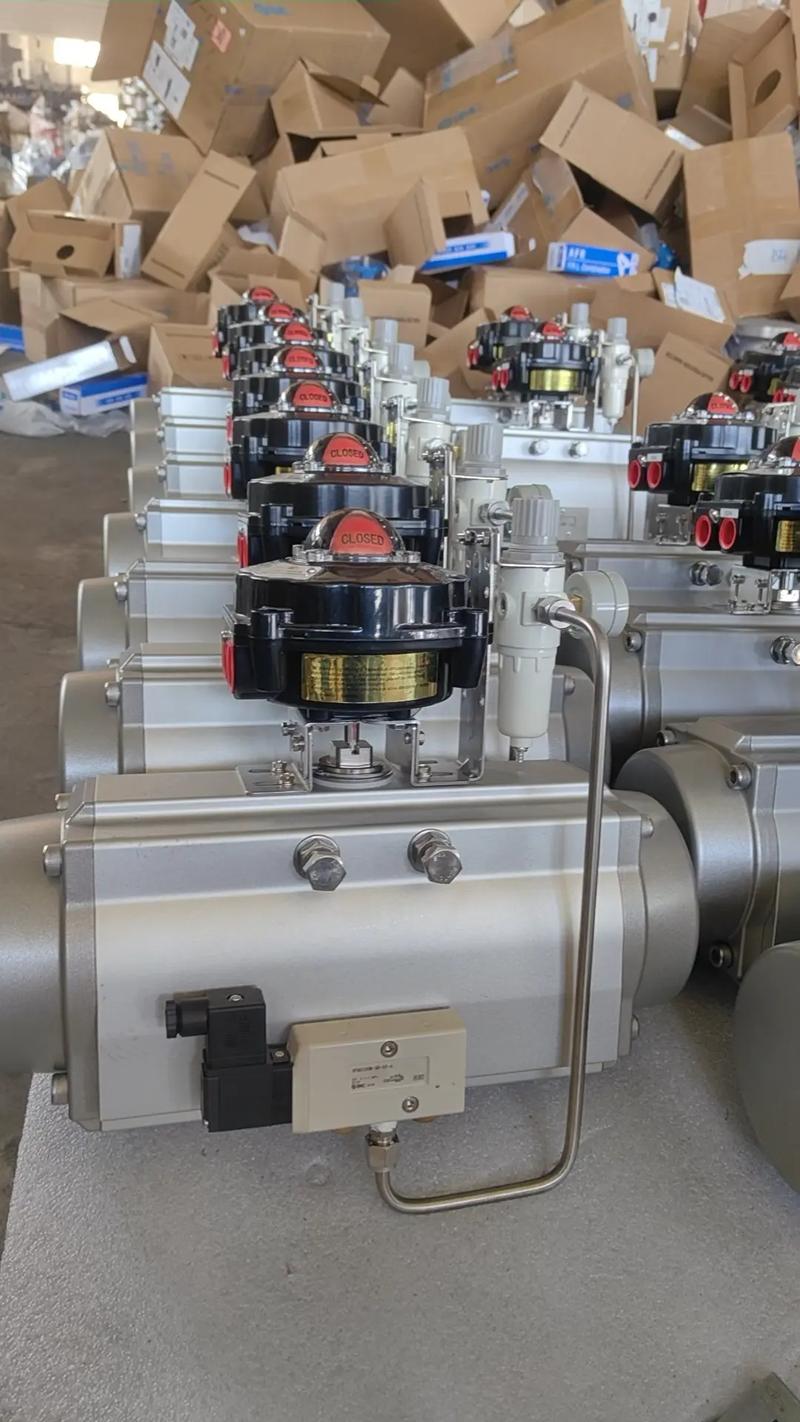

气动系统三联件安装与维护细节实拍
气动系统三联件安装与维护细节实拍

还有,管路设计随便拐弯,直角弯头一大堆,压降吓死人。计算时只算管径,不算弯头当量长度?那误差30%起步。特别是末端设备,压力不足,动作慢得像蜗牛。然后操作工就私自调高减压阀,恶性循环。

问:我们厂气动系统总有水,换了好几个分离器都没用,到底咋整?

答:这问题我至少被问过五十遍。先别急着换分离器,看看空压机的冷却水温和环境湿度。如果空气露点高于环境温度,管道必结露。有一次我们在南方雨季,储气罐一天能排出半桶水。得从源头控水:冷干机要维护,自动排水阀要定期通。有些厂为了省电,冷干机开半小时关半小时,简直胡闹!脉动现象了解下?干燥器寿命直线下降。所以,务必监测压力露点,而不是凭感觉。

智能化不是花架子:预测性维护实战

现在都在讲工业4.0,气动系统怎么智能?难道装几个传感器就完事了?肤浅!我亲历的一个项目,给阀岛加了压力、流量、振动传感器,结合电流互感器监测线圈电流。数据扔到边缘计算网关,用简单的阈值+趋势算法,居然提前两周预警了电磁阀线圈老化。就因为它吸合电流波形有点异常,肉眼根本看不出。惊不惊喜?这比所谓的AI大模型靠谱多了,模型再好,不懂工艺也白搭。

另一个案例:气缸内置磁环,用外置位移传感器校准。通过分析往复运动的时间差,检测出密封圈微小泄漏。数据传给MES,自动排入保养计划。操作工手机APP收到提示:“4号翻转气缸密封性下降5%,建议下周检查。” 以前呢?等到动作明显迟滞了,早不知跑了多少废品。这就是预测性维护的价值。不过话说回来,实施成本不低,中小企业得算好账。但比起非计划停机,绝对划算。

智能气动阀岛与位移传感器安装场景
智能气动阀岛与位移传感器安装场景

问:我们想搞气动节能,但一上来就让换新设备,预算不够,有没有低成本见效的方法?

答:有!而且效果立竿见影。首先,泄漏检测与修复,这几乎零成本。买一支超声波检漏仪,几千块,从头到尾走一遍。我见过一家厂子,泄漏点多达40多个,修完以后,空压机加载时间直接减少了25%。光是电费,一年省下十几万。其次,优化供气压力。大部分气动元件只需0.4-0.5MPa,你非得供0.7-0.8,多出来的能量全变成热了。逐级降压,设置储气罐压力梯度。还有,加装流量开关,生产线停机时自动关闭供气,别让空压机空转。这些都不需要大投资。

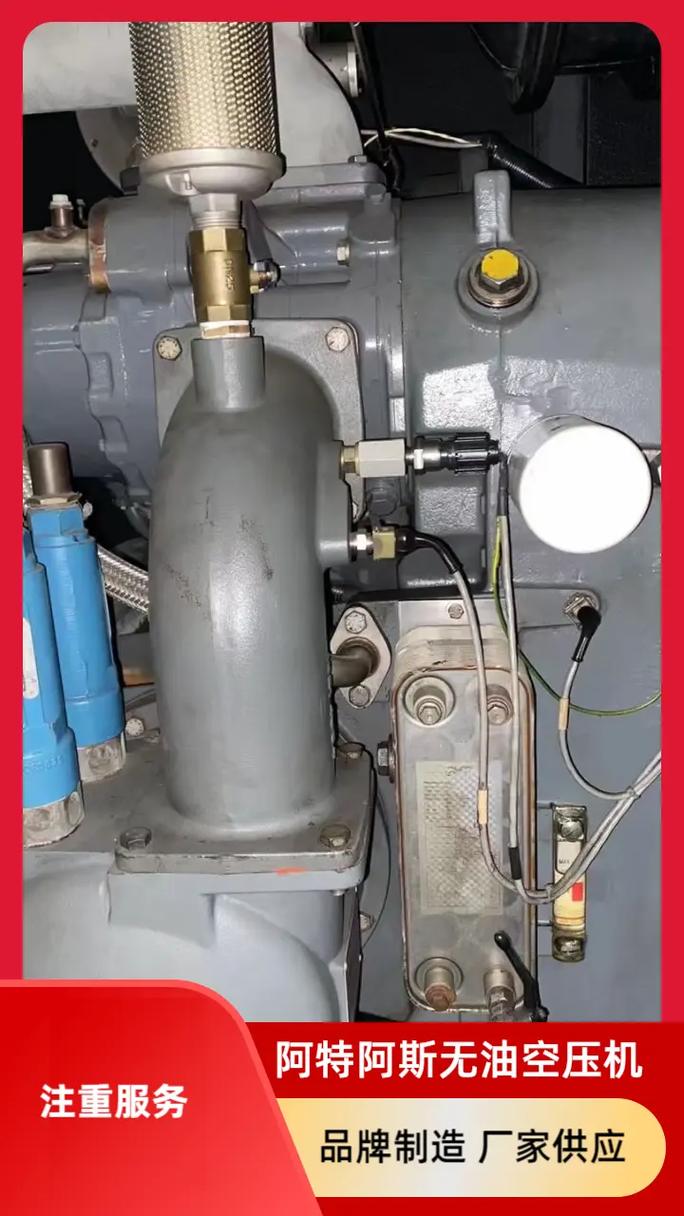

节能的核心:从空压机到末端执行器

节能的核心:从空压机到末端执行器
节能的核心:从空压机到末端执行器

节能是个系统工程。空压机首当其冲。压缩空气的成本中,能源费用占比高达75%。选型时,永磁变频螺杆机已成主流,相比工频机节电30%以上。但很多老厂还在用活塞机,噪音大、效率低。我建议一步到位,用两级压缩变频机,排气压力更稳定。不过要配好储气罐,大容量立式罐,减少空压机启停。后处理也很关键,冷冻式干燥器比吸附式省电,但露点不够低时,可以用组合式,或者根据季节切换。

管路改造常常被忽略。压降每增加0.1MPa,电耗上升7%。环形供气比支状好得多,末端压差小。用铝合金快装管道,内壁光滑,阻力小,比传统钢管节能。还有,用气端加装储气罐,消除瞬时大流量造成的压降,保住动作速度。

执行元件方面,双作用气缸比单作用弹簧复位气缸更节能,因为弹簧返回要消耗能量。低摩擦密封圈、无杆气缸等都能减少泄漏和摩擦。电磁阀选直动式还是先导式,要根据流量和响应时间权衡,先导式微功耗,但最低工作压力要高些。调速阀的设定也关键,气缸回程时排气节流比进气节流更稳,别瞎调。最近接触数字孪生,对复杂管路做了仿真,结果发现以前的经验公式真的糙——压降计算偏差能到15%,这可是真金白银的浪费。自嘲一下,活到老学到老嘛。

最后,别忘了废热回收。空压机排出的热风,冬天给车间供暖,夏天用热交换器加热工艺用水,一石二鸟。

更新于2025年春季,某自动化产线改造总结有感。
