执行机构选型真经:从翻车到真香的实战笔记

说实话,刚入行那会儿,我差点被一个执行机构整抑郁了。选型表上的参数看着都挺美,扭矩、防护等级、控制精度……结果装上去,三天两头报故障,现场工人见我就翻白眼——那种滋味,啧。 后来才明白,执行机构这东西,根本不是参数表能说明白的。你得懂它的脾气。 问:为什么我选的执行机构总感觉差点意思?不是推力不够就是响应慢半拍? 答:因为你被样本册的“额定值”绑架了。现场工况哪有那么理想?阀门填料摩擦、介质压力波动、供电电压那若有若无的浮动……实验室数据在车间里就是纸老虎。我现在的习惯是,扭矩至少预留30%裕量,控制信号屏蔽层必须接地,别问为什么,血泪教训。

电动执行机构:精准但矫情?

电动执行机构,精度是真的高。你让它停在37%开度,它绝不会跑到38%,这种听话劲儿在精细化工里简直救命。可是——❗它怕水、怕尘、怕振动,还特别挑电源质量。我见过一台进口电动头,因为谐波超标,控制板烧了三次,厂家来了都摇头。

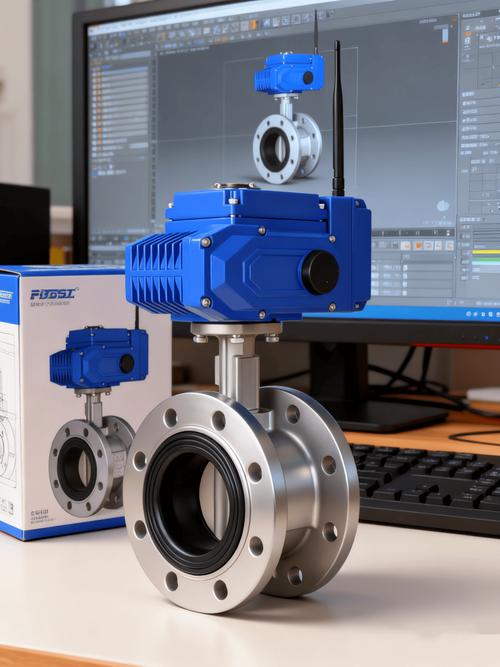

工厂管道上安装的智能电动执行机构特写
工厂管道上安装的智能电动执行机构特写
不过,现在的智能电动执行机构已经进化了。带总线通信、自诊断、甚至能通过手机App调试。有次半夜被叫去现场,我蹲在管廊下面用蓝牙连上执行机构,改个参数就搞定,那种爽感——比喝冰可乐还舒坦。选型时记得看防护等级,起码IP67,如果现场经常冲洗,直接上IP68。还有防爆等级,别等安环部找你喝茶才想起来。

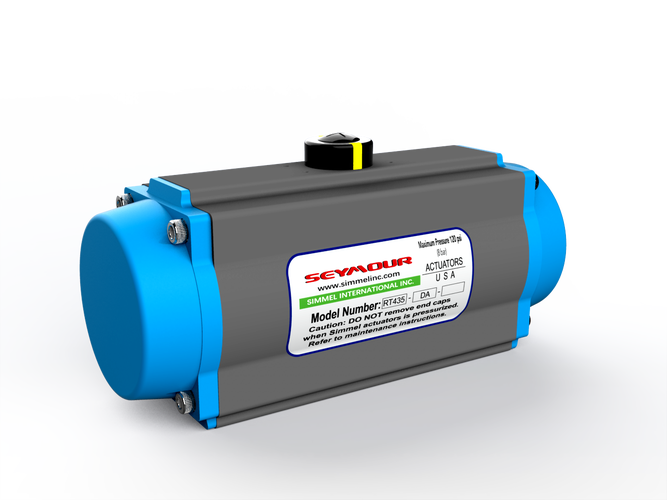

气动执行机构:糙快猛的代表

气动执行机构:糙快猛的代表
气动执行机构:糙快猛的代表
气动执行机构就朴实多了。一股压缩空气怼进去,活塞咣咣动作,简单粗暴。在高温、高湿、粉尘满天飞的场合,它比电动头可靠十倍。而且开关速度极快,紧急切断阀上基本都是气动的。但是——它的定位精度就是个玄学。你调好了一个位置,环境温度一变,反馈杆热胀冷缩,位置又飘了。所以后来我学乖了,重要调节回路还是加定位器,别省那几千块钱,否则中控室曲线能把你看出心脏病。

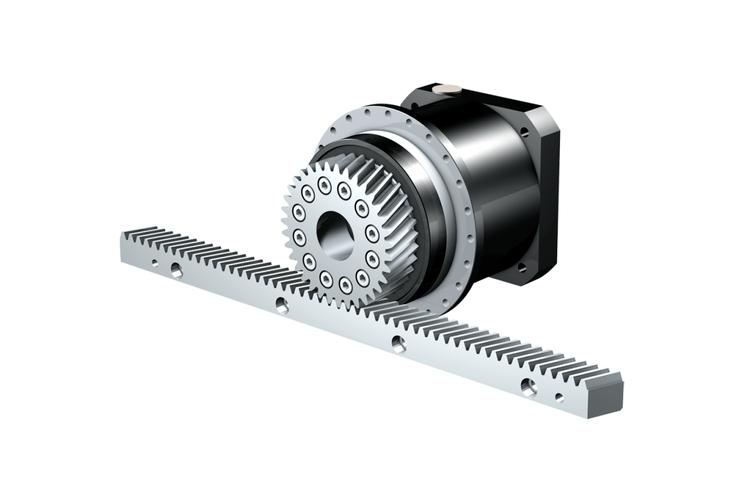

气动执行机构内部齿轮齿条结构分解图
气动执行机构内部齿轮齿条结构分解图
选气缸的时候,扭矩曲线要盯牢。单作用和双作用?复位弹簧的力可是会掉的,用久了弹簧疲劳,阀关不严的例子我听得太多了。还有气源质量,含油含水的话,气缸内壁锈蚀,密封圈磨损,一套连环坑。 问:多回转和部分回转怎么选?感觉选型表上写得太笼统了。 答:哈哈,这个问题踩坑率极高。简单说,闸阀、截止阀这类需要直线升降的,用多回转电动执行机构;球阀、蝶阀、旋塞阀,90度旋转的,用部分回转。但魔鬼在细节——比如大口径蝶阀,扭矩大但转角小,你以为选部分回转就行了?阀门的启闭扭矩曲线不是平的,开阀瞬间的“破冰扭矩”可能是运行扭矩的2倍。所以我强烈建议,让阀门厂和执行器厂坐一起对参数,别自己蒙头选,风险太大。

液动执行机构:大力士的寂寞

液动执行机构,那真是力大无穷。几千牛米的扭矩,轻轻松松,用在冶金、船舶、大坝闸门上,舍我其谁。整套液压系统维护起来也是真啰嗦——油泵、油箱、管路、滤油器,漏一滴油环保来找麻烦,温度低了液压油黏得跟胶水似的。我见过一个液压站冬天启不动,拿火烤了半天……额,违规操作,别学。💡但有些工况,比如需要长时间保位、负载巨大,液动是唯一解。现在有电液执行机构,把电机、油泵、油缸集成在一起,体积小很多,可靠性也上来了。 其实选执行机构,归根结底是理解工艺。你盯着参数表,它只是个起点。现场实际摸一摸,听听工长抱怨,翻翻维修记录,比看十本样本都强。执行机构那个小东西,装好了默默无闻,装不好就是全流程的掣肘——这道理,我也是交了无数学费才悟透。

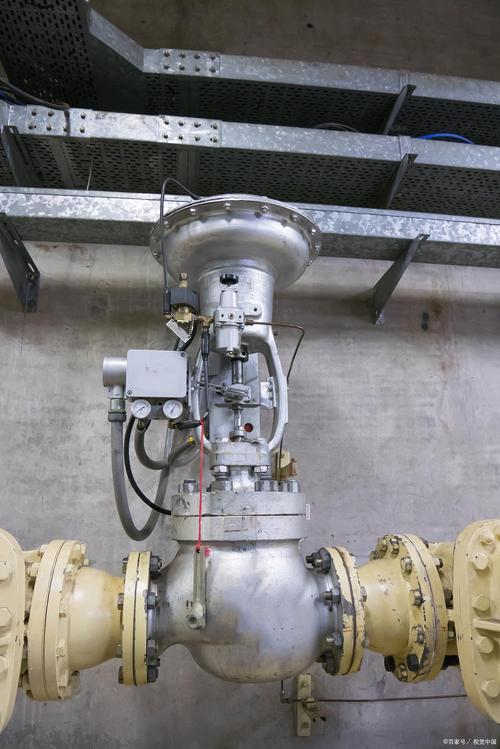

液动执行机构驱动大型阀门现场安装图
液动执行机构驱动大型阀门现场安装图
