模具设计：从翻车现场到流畅量产，我踩过的坑和硬核解法

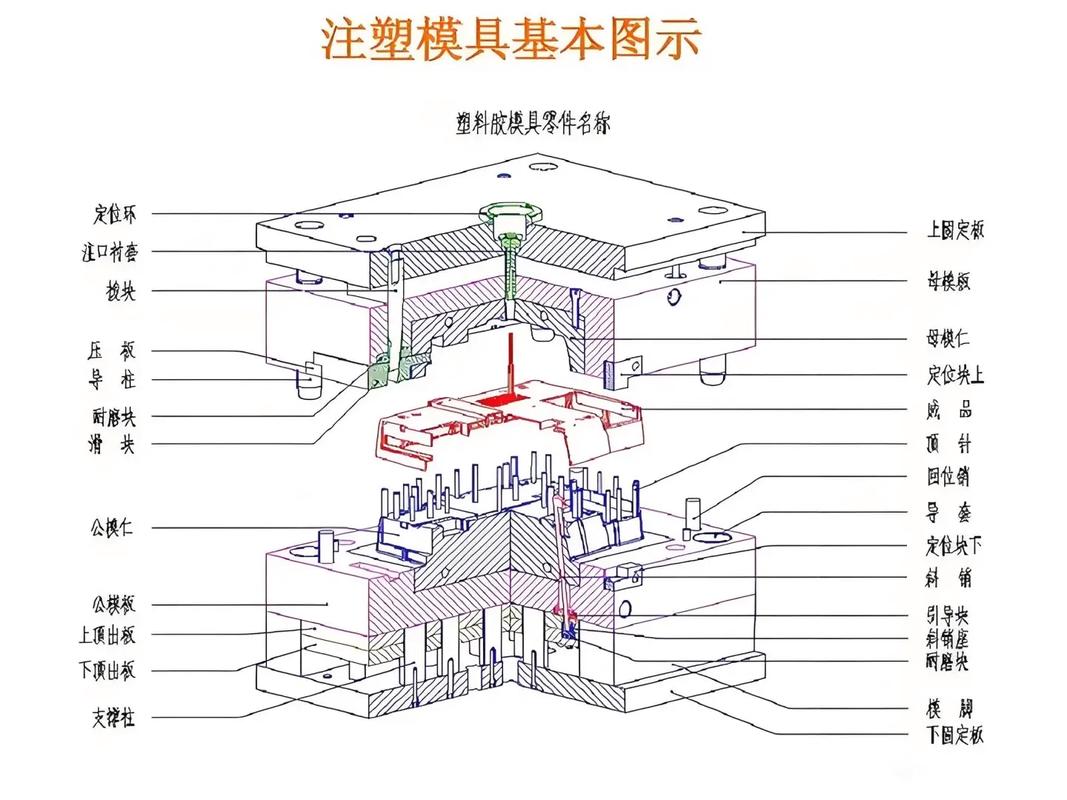

别迷信全3D设计——那个分模面差点毁了我一套模

说起模具设计，十年前我绝对是个纯3D信徒。觉得UG、ProE里把滑块、斜顶全整进去，模拟一下无干涉就万事大吉。直到那套汽车门板内衬模具，现场试模时斜顶卡死，哐当一声顶杆折了……车间老师傅叼着烟斜眼看我：“你那屏幕上会转的玩意儿，知道这铁疙瘩热了胀多少吗？” 说实话，那一瞬间我脸是烫的。❗

后来学乖了。现在任何复杂分模方案，我必须手绘2D截面草图——用红蓝铅笔在A4纸上画那种——标注每一步的配合间隙变动量。尤其当产品有深倒扣、多角度抽芯的时候，软件里那个理论运动包络，跟实际热态下的模具钢膨胀量根本是两码事。去年做医疗注塑件，0.02mm的壁厚均匀度，全指望我把动定模镶件的热平衡预补偿算对。不是软件算不准，是你得知道该喂进去什么边界条件。💡

流道系统乱优化？保压曲线教你做人

很多新手把模具设计等同于结构设计，完全忽略流变学。我合作过的一些年轻工程师，Moldflow跑个充填平衡就兴高采烈出图了。结果试模时要么浇口处烧焦，要么远端打不饱。去年做透明PC透镜件，强迫症似的非要把三点潜伏式浇口改成扇形，只因为“软件显示压力降更低”——哈哈，成品出来像雾霾天看月亮。😫

问：模具设计时，浇口位置到底怎么定？

答：别被“平衡充填”洗脑。我现在的原则是：浇口必须避开高应力区，尤其是承受装配力的卡扣根部；其次尽量放在料流前锋能直接排气的区域，否则困气烧焦够你喝一壶。对于玻纤增强料，还要考虑纤维取向导致的各向异性收缩——模流分析那个翘曲变形量，实际放大1.5倍来预判才靠谱。去年有个PA66+GF30的发动机罩盖，我把浇口从中心改到边缘，冷却时间反而减少8秒。原因？取向调整后保压补缩效率飙升。✅

问：保压切换点怎么抓？

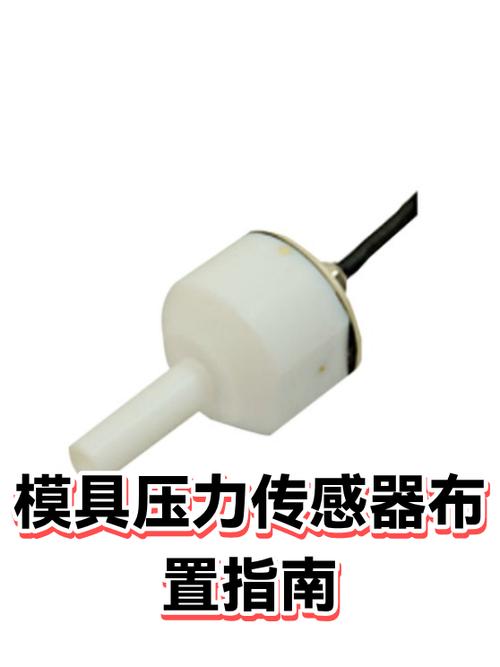

答：实践中我发现，别只盯着螺杆位置！熔体压缩性会让位置信号滞后。我现在必装模腔压力传感器，哪怕只在一个关键位置。当压力到达预设值（比如85%峰值）就切保压——这套路在壁厚突变件上尤其救命，避免了过早切换导致的缩痕，也防过保压飞边。国产传感器现在精度够了，别舍不得那几千块。❗

冷却水路设计：那0.5秒周期不是白给的

很多厂把模具设计的冷却当副课，胡乱打几条直通水孔。现在注塑周期压缩到15秒以内，随形冷却已经不是奢侈品了。我去年改造一套生产汽车卡扣的模，原来传统水路周期22秒，用3D打印做的随形水路镶件直接干到16秒——产品翘曲率还降了30%。

不过话说回来，金属3D打印模具没那么神。粉末清理不干净导致水垢堵死、抛光后表面浮凸、还有打印与基材的异种钢焊接开裂……坑多了去了。目前我只在局部镶件上用，而且必须做高压清洗+酸洗钝化后续处理。还有，设计随形水路时，直径突变处一定要倒大圆角，否则应力集中加上循环疲劳，裂给你看。🙃

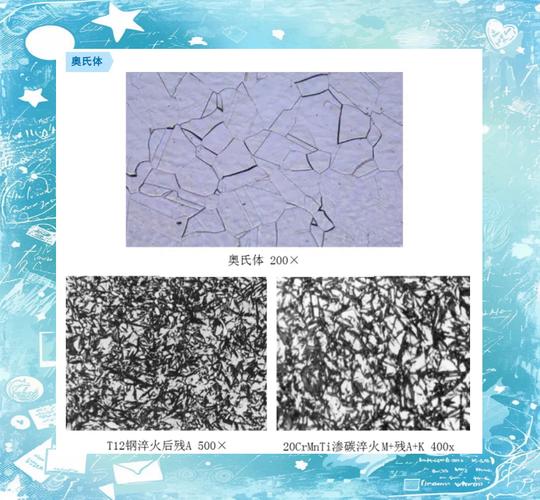

模具材料：别跟风用“神钢”

周围不少人迷信用进口粉末冶金高速钢，觉得硬度高、耐磨。我亲眼见一套模具因为韧性不足，冲击崩角直接报废。做模具设计必须搞清楚工况：是热冲蚀主导还是冲击主导？冲压模侧重抗冲击韧度，注塑模玻璃纤维增强料考虑耐磨损还要兼顾一定抗压强度。我常用国产Cr12MoV做基体，关键部位用TD处理或者PVD涂层，成本可控寿命也够。真的，别动不动就上M390——那玩意儿加工困难，热处理变形大，没几家热处理厂能控准。😌

最后分享一个极端的教训：曾经为节约材料，把一套叠层模的热流道系统设计得太过紧凑，结果换色时残留料混料，废了半吨原料。后来悟了：模具设计永远要为工艺留余地。没空间换螺杆、没位置加顶出延迟，再完美的数字化模型也是桌面玩具。我现在出图前必拿红笔圈三个区域——未来可能改动的可扩展区，哪怕用不到，心头踏实。💡
