消失模铸造工艺：现代铸造工艺的突破与陷阱

消失模铸造——听着像某种魔术，对吧？实际上，它确实是。八十年代我头回接触这玩意时，车间老师傅直摇头：“泡沫一烧，铁水乱跑，能成？” 但现在呢？✅ 这工艺已经让复杂铸件变得像打印照片一样精准。前提是，你得摸透它的脾气。说实话，它既聪明又脆弱，稍不留神就给你一炉废品。

消失模的核心：泡沫模型的“献祭”

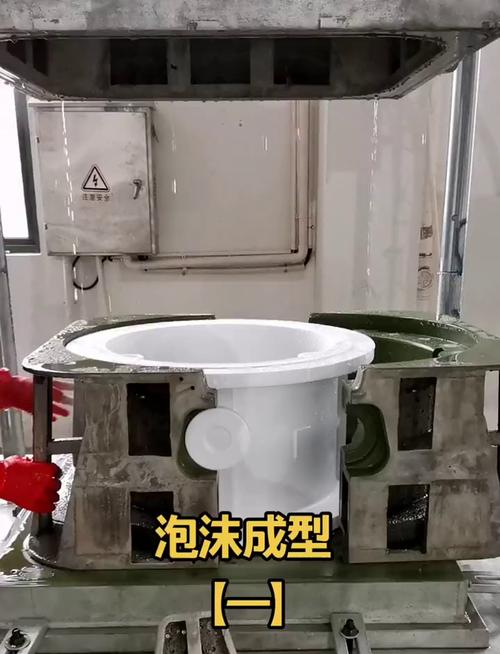

整个工艺的灵魂就是个泡沫模型，聚苯乙烯泡沫（EPS）或共聚物（STMMA）。模型埋进干砂，振动紧实——注意，不加粘结剂，不加水。然后直接浇注。铁水冲进来，泡沫瞬间气化，留下空腔，金属液填充，凝固后就是你要的形状。没有分型面，没有拔模斜度，没有砂芯！复杂内腔？一体成型。这思路太绝了。但问题是——泡沫气化产物如果排不出，气孔、皱皮、碳渣立马找上门。所以浇注系统和涂料层设计是命门。

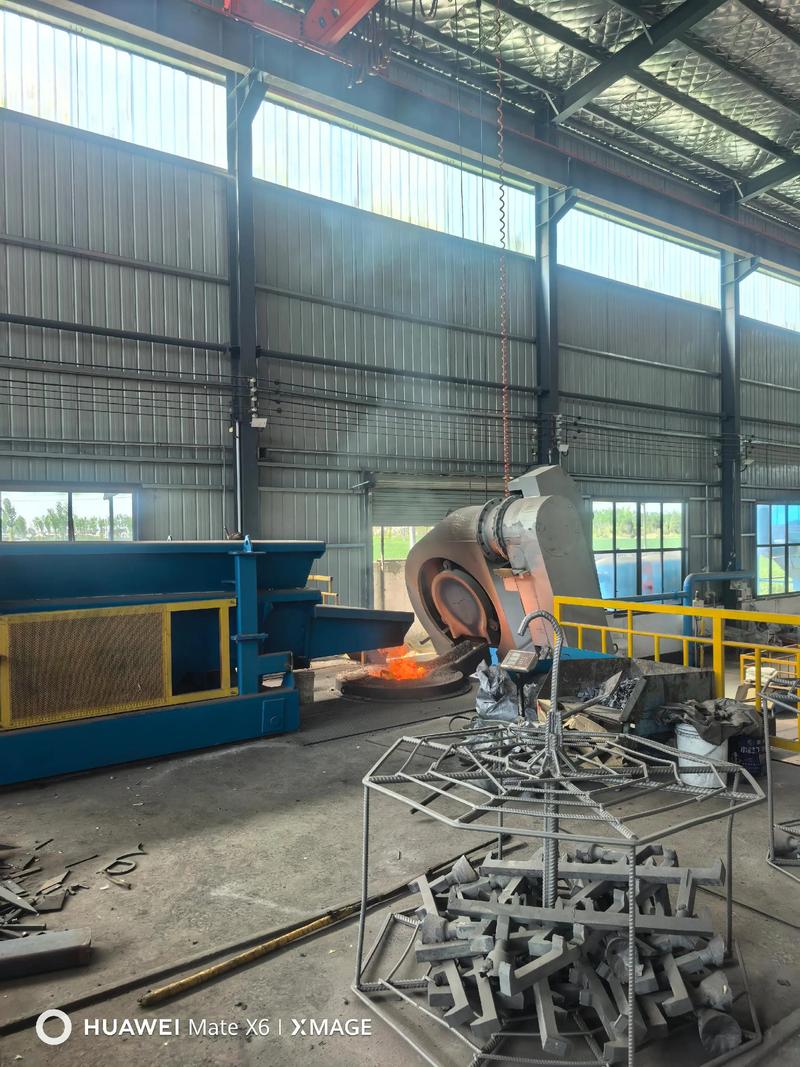

我见过最漂亮的消失模产线，干砂在负压下像流体一样紧裹模型，浇注时真空泵嗡嗡抽着气——那是真正的“负压铸造”。但负压度控制要像调钢琴弦一样精确。高了，模型变形；低了，塌箱风险。😓 有一次客户非要省涂料钱，结果铁水渗入砂子，铸件表面像月球坑。他们后来才明白，耐火涂料不只是保护，它是气化产物排出的微通道。

问：消失模铸造到底比砂型铸造强在哪？

问：常听人说消失模能省大钱，可为什么有些厂上了设备又后悔？
答：省钱是真省钱——省去制芯、合箱、落砂清理的工序，人工直接砍掉一半。复杂件减重设计更自由。但陷阱也多！泡沫模型成型本身需要模具，单件小批得算模具摊销。而且，浇注系统设计完全颠覆传统，你不能照搬砂型的底注或顶注思路，必须让铁水前沿平稳推进，同时给气化产物足够逸出时间。很多厂栽在这——按老经验干，结果浇不足或气孔成蜂窝。话说回来，一旦跑顺，综合成本降低30%是常事儿。

❗ 关键点：消失模非常适合批量生产结构复杂的铸铁件、铸钢件。铝合金也行，但对泡沫和涂料要求更苛刻。单件、超大件？可能要考虑3D打印砂型了。

最新实践：数字化让老工艺换新脑

这两年，消失模和白模成型数控加工、3D打印结合，路子更野了。先用3D打印出复杂泡沫模样（省去模具），或直接用五轴铣削泡沫块——发泡成型模具费都省了。我参观过一家泵阀厂，他们用消失模做双吸叶轮，流道曲线完美，动平衡一次通过。💡 他们说秘诀是模拟软件：浇注前用MAGMA或ProCAST仿真，看铁水怎么冲，气化气怎么跑，涂料层透气率设多少。以前全靠老师傅经验，现在可视化，年轻人也能快速上手。

不过，仿真归仿真，车间里的砂温控制、振动参数还得靠手感。砂温超过50度，泡沫模型要软化变形。振动频率太高，砂子分层；太低，局部疏松。唉，这“干砂紧实”四个字，够写一本书。

问：消失模铸件常见缺陷怎么解决？

问：我们做的球铁件总有碳渣和皮下气孔，涂料层也刷了，负压也正常，问题在哪？
答：八成是泡沫材料或浇注温度没配对。球铁含碳量高，泡沫气化后碳残留倾向大。试试换用低密度、低残留的STMMA共聚泡沫。浇注温度适当提高20-30℃，让气化更快更彻底。另外，直浇道和横浇道比例调整，别让铁水在浇道里就剧烈紊流，裹进空气。还有个小技巧——在泡沫模表面扎微孔，引导气化产物定向排出。这招是宁波一家模具厂老师傅无意中发现的，效果出奇好。

有时候，看似简单的问题背后是一连串细节的连锁反应。就像那个涂料层，配方里的石墨、云母比例变了透气率就不同。你得上透气性测试仪实测，别信供应商嘴上的数据。😤
