时间敏感网络(TSN)落地实录:别再被PPT里的完美世界骗了

讲真,第一次见识TSN的威力,是在西门子成都工厂——嗯,他们的数字化工厂。机械臂运动轨迹和视觉检测的同步,简直……啧,毫秒不差。确定性延迟这词,当场就具象化了。不过吧,离开那个高度受控的试验场,回到咱们大多数人的车间,故事就变得复杂起来。很长一段时间,我都在琢磨,时间敏感网络(TSN)这玩意儿,是不是又一个被厂商吹上天的概念?毕竟,工业圈从来不缺“革命性”技术,最后沦为灰的不在少数。但最近跑的几个项目,让我改变了看法。

TSN这玩意儿,到底解决了什么真问题?

先别扯IEEE 802.1那些协议,枯燥。

简单粗暴地说,以前的以太网,就是“尽力而为”。给你发个数据包,堵车了就等等,丢了就重发——在办公网没毛病,但在运动控制?一秒丢几十个包,机器可能就撞了。所以过去我们用各种现场总线,PROFIBUS、EtherCAT、CC-Link……各自为政,代价就是:竖井式通信。每个控制器都有自己的网络,电缆像蜘蛛网一样,维护人员欲哭无泪。

TSN直接改写了规则。它给标准以太网注入了“时间观念”。通过时间同步、流量调度,能保证关键数据在微秒级送达。关键是,它是标准以太网!这意味着你可以把不同厂商的设备、不同协议(像OPC UA、Profinet)混跑在同一根网线上,互不干扰。这想象空间,太大了。

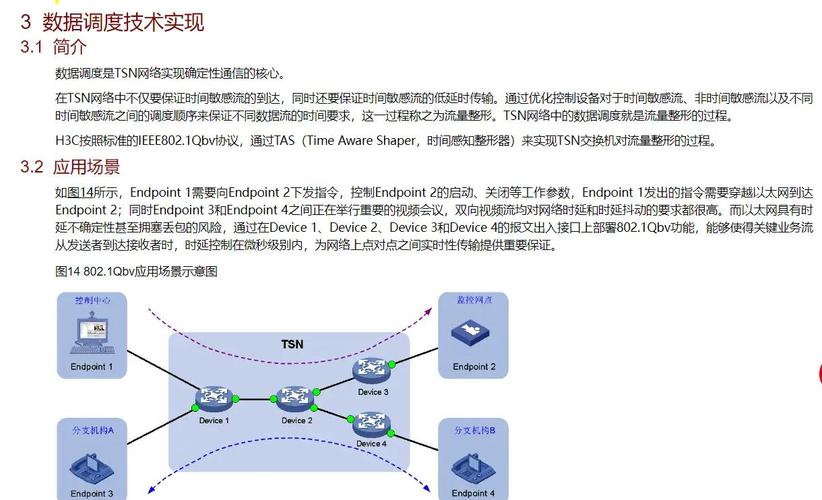

TSN交换机的精确时间调度示意图
TSN交换机的精确时间调度示意图

不过话说回来,听起来很美对吧?我当初也是这么想的,直到第一次尝试部署……

问:我们厂里设备品牌五花八门,真的能一网打尽?

答:哈,这个问题我太熟了。理论上,TSN的核心价值就是融合。但现实是,兼容性是个大坑。比如你有一台支持802.1Qbv调度的交换机,但某个老设备网卡只支持部分功能——得,优先级可能就乱了。更别提各大厂商对TSN profile的理解还不完全一致。我踩过最坑的:A家的交换机配B家的控制器,时间同步秒变阴间作息,最后查到是gPTP的域参数对不上。所以,别信“即插即用”的鬼话。务必要求供应商提供互操作性测试报告,自己也要预留时间做联调!💡

不过,一旦调通,那种快感——尤其把之前几条线并到一起,网线从六百米减到两百米不到,嗯,值了。

理想丰满:从集中式控制到边缘智能的飞跃

说到TSN,不能不提它和OPC UA FX(现场层通信)的姻缘。很多人把TSN当配角,其实它才是革命的基础。传统的PLC中心化架构,IO模块傻乎乎地等指令。而TSN+OPC UA FX,能让现场设备直接对话,执行器可以订阅传感器的数据,控制器变成纯粹的策略管理者。这意味着,实时性任务可以下沉到边缘,整个产线的响应速度快得离谱。就像自动驾驶,车辆间直接通信防撞,而不是把所有信息传回云中心再决策——根本来不及。这种分布式智能,才是工业4.0该有的样子。

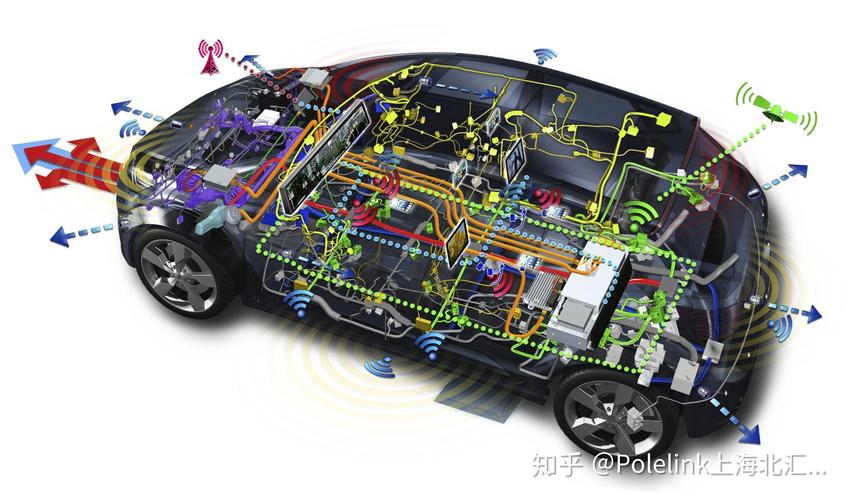

时间敏感网络在汽车装配线的应用场景
时间敏感网络在汽车装配线的应用场景

可是,边缘智能的普及,又引出一个很现实的问题:运维。以前我们管的就是几个PLC,现在每个智能IO都是个小电脑,固件、配置、安全……想想都头大。对吧?

问:上了TSN以后,网络调试是不是复杂到爆炸?

问:上了TSN以后,网络调试是不是复杂到爆炸?
问:上了TSN以后,网络调试是不是复杂到爆炸?

答:是,也不是。早期确实抓狂。传统的IT网络工程师不懂OT的实时要求,而自动化工程师面对那些时间参数一脸懵。但现在工具好多了。像一些TSN配置软件,能可视化地规划数据流,自动生成时间感知整形器的参数。而且,TIA Portal这类工程平台也在整合网络配置。我的经验是:一定要培养一个既懂自动化又懂网络的“混血”工程师,或者至少让两拨人坐在一起办公。别指望完全自动化,人比工具重要。✅

之前参观一个半导体厂,他们的解决思路很逗——把网络配置做成类似组态的形式,让工程师像拖拽逻辑块一样配置TSN流。这就是工业化的思路,赞!

别高兴太早,TSN还有这些“阿喀琉斯之踵”

第一,成本。支持TSN的交换机、网卡,比普通工业交换机贵一大截。而且,对于许多老旧产线,换网线都可能要重新布线,停机损失惊人。第二,标准还在演进。IEEE 802.1 TSN任务组像打了鸡血,新标准层出不穷,今天买的设备明天可能就错过一个关键profile。第三,安全。一网融合后,攻击面扩大了,原来隔离的控制网络现在有了被IT威胁渗透的可能。虽然802.1Qci标准能提供流过滤和门控,但配置巨复杂。

不过,技术总是在质疑中前行。几年前大家还嫌EtherCAT贵,现在呢?TSN大概率也会这样。尤其现在芯片厂商都在发力,TI、NXP、博通……越来越多的处理器内置TSN MAC,成本下降是趋势。

2024年了,TSN到底落地到了什么程度?

最近的消息:大众集团已在其模块化横置平台(MQB)的产线上部署了TSN,用于焊接机器人和视觉系统的融合。国内,华为和几大自动化厂商在矿山、港口也有试点。但真正大规模采用,还在“早期多数”阶段。我特别关注的一个方向是无线TSN,利用Wi-Fi 6/7结合TSN调度,实现移动机器人的确定性通信——这要真成熟了,AGV调度就再也不是玄学。

无线TSN在移动机器人AMR上的测试场景
无线TSN在移动机器人AMR上的测试场景

说实话,我现在看TSN,有点像10年前的工业以太网。当时大家也吵吵标准太多,可靠性不够……到头来,市场会做出选择。只是作为一线工程师,我们得擦亮眼睛,别被概念裹挟,多从实际需求出发。

最后唠叨一句:技术永远是为人服务的。如果引入TSN不能让你的产线更快、更可靠、更灵活,反而增加了不必要的复杂度,那宁可用回老方法。毕竟,工业追求的是确定性的结果,而不是华丽的技术。❗
