确定性网络:工业现场终于不再“碰运气”了

上周去一家汽车零部件厂,焊接机器人又“撞车”了——不是程序问题,是网络。那个节拍快到毫秒级的工位,因为一次几十微秒的延迟抖动,夹具松开慢了半拍,两个机械臂直接亲密接触。💥损失六位数起步。厂长挠头:“我们用的可是工业以太网啊,怎么还这样?”我说,因为那是“尽力而为”的网络,碰上突发流量,它没承诺你必须准时。

说实话,传统以太网在车间里跑了20年,大家早就习惯了它偶尔抽风。但当闭环控制周期压到250微秒、当伺服驱动必须和PLC心跳同步,你还靠它“大概率”能通,就是在赌。更别提现在动不动就柔性产线、AGV混跑、远程调试——你的网络,真的敢拍胸脯说“我保证”吗?

从“可能通”到“一定通”,确定性到底指什么?

不用掉书袋。简单说,确定性网络就是给每个数据包都买了“直达头等舱机票”,什么时间出发、什么时间到达、走哪条路,全都提前排好。端到端时延能控在微秒级,抖动几乎为零。它不玩概率。❗这便是和普通以太网的根本区别:一个是邮局平信,一个是特急专递——而且快递员绝不会顺路吃个早饭再送。

但注意,别以为只是“快”。快的网络多了,万兆以太网也快,可它不承诺哪怕一毫秒不晚点。确定性网络要的是“准时”,就像高铁,准点率比最高时速重要得多。💡尤其运动控制、同步传动、安全联锁这些场景,晚了就等于错了。

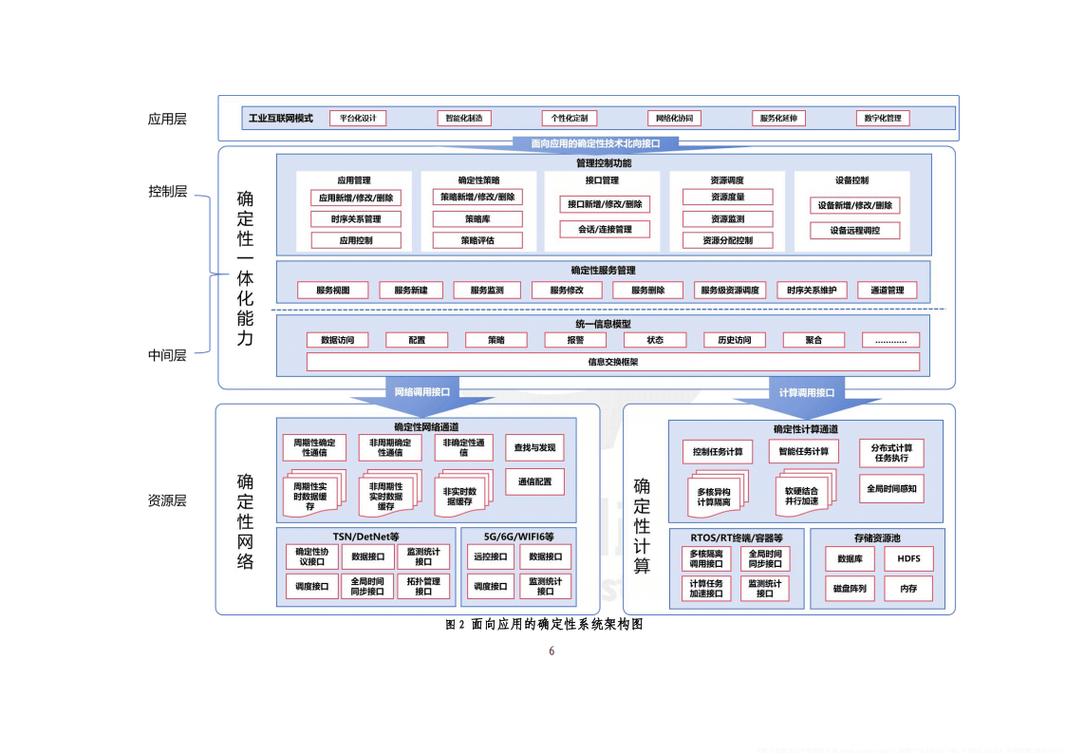

工业确定性网络端到端时延构成示意图
工业确定性网络端到端时延构成示意图

问题来了:那怎么实现这个“准时”?早期大家各玩各的——西门子搞Profinet IRT,倍福推EtherCAT,罗克韦尔用CIP Sync。专有协议,闭环生态,管用但封闭。直到TSN(时间敏感网络)这头“瑞士军刀”出现,局面才开始变天。

TSN:不只是一项技术,更像一场“标准反围剿”

TSN:不只是一项技术,更像一场“标准反围剿”
TSN:不只是一项技术,更像一场“标准反围剿”

TSN本质上是给标准以太网打了一堆补丁,让它在第二层就能搞定流量调度、时钟同步、冗余传输。IEEE 802.1Qbv时间感知整形,把带宽切成固定时间槽;802.1AS精准时钟同步,全网节点对齐到纳秒级;还有帧抢占、流预留……一整套组合拳。这下好了,原本只能跑在专有总线上的实时流,能和普通IT流量共线传输,互不挤兑。

记得三年前我第一次在展会上看到OPC UA over TSN的demo,一台贝加莱控制器直接通过普通IT交换机控制第三方伺服,心里咯噔一下:这玩意儿要是真普及,多少网关、转换器得丢饭碗啊。现在看,趋势确实如此。✅去年汉诺威工博会,几乎所有主流自动化厂商都秀了TSN样机,不再是概念验证,而是接了订单的型号。

不过话说回来,TSN对网络规划要求极高。以前部署Profinet,拖拖线、设个名字就完事儿;现在你得仔细定义流类别、预留带宽、做拓扑优化。玩不好,确定性反而更差。这很像手动挡换自动挡——车高级了,对司机的系统思维要求也高了。

5G URLLC:让无线也长出“有线”的骨头

工业现场总有地方拖不了线。旋转烘箱、无人叉车、机器人第七轴……这时候就该5G URLLC(超可靠低延迟通信)上场了。它的理论空口时延低至0.5毫秒,可靠性99.999%,设计目标就是替代线缆。但初期商用,现实骨感。有套AGV系统,测试时延在8~15ms乱跳,查了半个月发现是核心网UPF下沉不够,数据还要绕到城市另一端的数据中心。😓折腾。

所以,无线确定性网络不止是空口技术,更考验端到端架构。还要和TSN融起来,比如用5G作为TSN的桥接网络,把有线域的确定性延伸到无线终端。3GPP R16已经定义了这套集成框架,R17又在增强。国内几个大厂的试点很有意思:某家电灯塔工厂用5G+TSN实现喷涂机器人无线协同,时延抖动压到±50μs以内,比他们之前的Wi-Fi 6方案靠谱得多。

5G URLLC与TSN融合的工业机器人控制系统拓扑图
5G URLLC与TSN融合的工业机器人控制系统拓扑图

问:我们的产线已经用了Profinet,不算确定性网络吗?
答:算,Profinet IRT本身就是确定性技术,通过同步ASIC芯片把循环时间掐死在31.25μs。但它基于修改的硬件和专用交换机,不像TSN那样拥抱标准以太网硬件生态。优势是成熟稳定、开箱即用;劣势是贵、而且跟IT系统融合得加转换。如果你的工厂全是西门子一家的设备,Profinet没毛病。但如果未来要接一堆第三方传感器、又要上云做大数据分析,TSN的开放性和带宽优势会慢慢显现。

问:改造确定性网络成本高吗?中小企业怎么起步?
答:真不便宜。一台支持TSN的网管交换机比普通工业交换机贵几倍,端侧设备也要换。不过我给中小厂的建议是:别一上来就全网改造。先盯着产线上那两三个最痛的点——比如多轴同步控制、高速视觉检测、安全急停回路——把这些环节换成TSN或5G确定性链路,其余照旧。一次投入十几万,可能就把废品率降个0.5%,一年回本。另外,留意政府补贴,现在不少地方对“5G+工业互联网”项目有真金白银的支持。💰

一步错,步步错:设计阶段就要想清楚

一步错,步步错:设计阶段就要想清楚
一步错,步步错:设计阶段就要想清楚

恐怕最容易被忽略的,不是硬件成本,而是设计能力。我见过一个项目,用户买了全套TSN设备,结果现场工程师照搬以前的星型拓扑,没做流量分析,高优先级周期报文硬生生被摄像头视频流冲垮。确定性网络要求你在设计时就明确:哪些流是等时同步,哪些是循环实时,哪些只是背景文件传输。这需要机械、电气、IT坐下来一起规划,而不是像过去那样各干各的。🛠️

最后说点私心话。确定性网络这个主题,其实挺反人性的——它要你为“最坏情况”买单,可人类天生爱乐观。平常它不显山不露水,一旦显灵就是重大事故之后。你愿意花10万买个保险,还是一会儿花100万修设备加停工索赔?账,每个人心里都有杆秤。
