工业现场总线选型避坑指南:从PROFIBUS到EtherCAT,这些年我踩过的雷

说真的,每次碰到新手工程师拿着选型表一脸茫然,我就血压升高。他们居然还在对比RS-485和CANopen的引脚定义——这都什么年代了!工业现场总线这玩意儿,选错一次,后面几年都在填坑。

记得去年有个项目,甲方指定用PROFIBUS-DP,理由很简单:他们二十年前就是这么干的,稳。结果呢?站点一多,轮询周期直接炸掉,2毫秒的响应要求根本达不到。最后还不是灰溜溜改EtherCAT……不过话说回来,PROFIBUS也不是一无是处,至少在大中型PLC联网时,那个诊断功能确实详细到变态——前提是你得忍受那龟速。

到底什么是现场总线?别被术语唬住

很多销售上来就甩一堆名词:物理层、数据链路层、主从站、循环数据……其实说白了,现场总线就是设备之间说话的规矩。你要是让一个传感器跟控制器直接用电线连,那就几根线的事;但要是几十个设备,就得定一套协议:谁先说话?说的啥?说多久?错了怎么纠正?

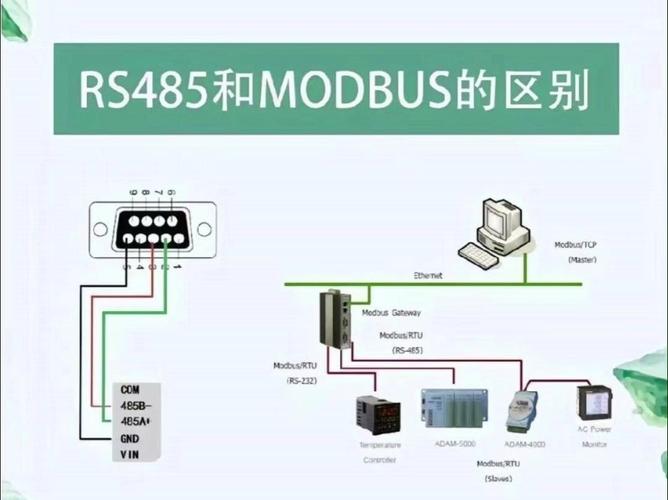

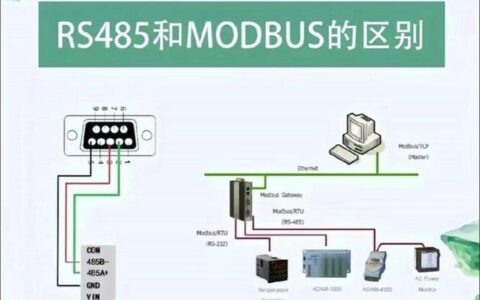

工业现场总线物理层连接对比图 RS-485 M12接头
工业现场总线物理层连接对比图 RS-485 M12接头

早期的RS-485,就像一群人在对讲机里喊,得轮流发言,主机问一句,从机答一句。效率嘛,你想象一下上百台设备轮询一圈要多久。所以后来有了基于以太网的实时总线,比如PROFINET、Ethernet/IP——它们是并行通信,带宽直接拉到100M,延迟干到微秒级。❗ 但别以为上了以太网就万事大吉,堆叠交换机带来的抖动会坑死你。

选型核心:实时性根本不是唯一标准

选型核心:实时性根本不是唯一标准
选型核心:实时性根本不是唯一标准

很多人一提到总线,就盯着“硬实时”不放。说实话,95%的应用根本用不到EtherCAT的分布式时钟。你一台包装机,10毫秒的周期绰绰有余,硬上EtherCAT多花的钱够买好几箱啤酒了。更关键的是拓扑灵活性。你现场走线方便吗?要是设备分散在一公里的厂区,还非得用线型拓扑,那PROFIBUS的终端电阻能让你调到头秃。

我记得有个水泥厂项目,总线上挂了个变频器,动不动掉站。查了三天,居然是施工队把DP线跟动力电缆绑一起了!这就是现场总线物理层——你再牛的协议,也架不住电磁干扰。所以很多人开始用光纤环网的PROFINET,虽然成本高,但抗干扰强,而且断了一处还能自愈。

这些年我遇到的鬼故事——QA亲身解答

问:我们车间设备种类多,有西门子PLC,也有倍福的,还有第三方扫码枪,怎么选总线才能统一?

答:这种情况现在太常见了。最稳妥的办法是

上层走OPC UA,底层总线各自为政
。比如西门子的用PROFINET,倍福的用EtherCAT,然后通过一个边缘网关把数据都映射到OPC UA服务器。别想着物理上统一,成本高不说,有些老设备根本改不了协议。不过话说回来,如果你是新规划产线,且预算充足,直接全线EtherCAT是不二之选——它几乎兼容所有主流厂商,而且拓扑自由。

问:为什么我的总线偶尔丢包,但查线都正常?

答:这个问题我起码被问过一百次。丢包原因只有三种:电磁干扰、终端电阻不匹配、交换机缓存溢出。重点排查接地!不知道多少工程师忽略了总线电缆的屏蔽层单端接地。还有一个损招:在总线上挂一个示波器,看波形。如果边沿有振铃,八成是终端电阻没搞对。PROFIBUS要求两端各一个220欧,少一个都不行。EtherCAT用RJ45,倒是省心,但一旦链路层出问题,那个诊断信息能让你看到眼花——全是十六进制的寄存器数值。

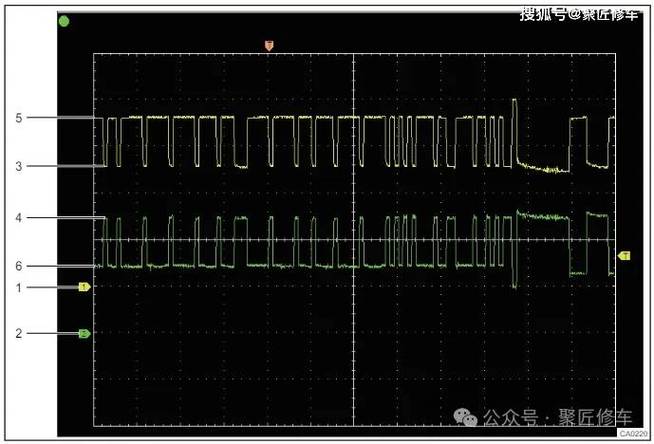

现场总线诊断示波器波形图 振铃与反射
现场总线诊断示波器波形图 振铃与反射

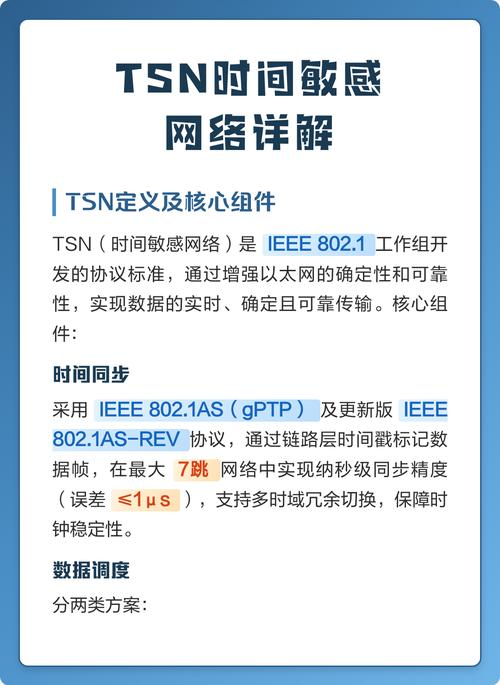

未来的现场总线:时间敏感网络TSN会一统江湖吗?

未来的现场总线:时间敏感网络TSN会一统江湖吗?
未来的现场总线:时间敏感网络TSN会一统江湖吗?

这个话题够吵十年的。TSN号称在标准以太网上实现确定性传输,听上去很美好。但去年我去汉诺威看展,很多大厂展示的还是“TSN就绪”,还没几个真落地的。为啥?因为现有实时总线已经足够好,厂商没有动力换。而且TSN需要全链路的交换机支持,这意味着整个工厂的网络架构要推倒重来——除非你是完全新建的智慧工厂,否则没人愿意玩这么大。

不过我个人挺看好TSN。毕竟现在的局面太分裂了:PROFINET、EtherCAT、CC-Link IE、SERCOS……各家掐架,用户遭殃。如果真能用统一的以太网硬件跑各种协议,那备件成本能降一大截。只是不知道要等到猴年马月。

最后说一句掏心窝的:选总线,别光看技术参数,一定要去现场看。有多少坑,是坐在办公室里永远想象不到的。比如车间天花板上的桥架里,老鼠把DP线咬得只剩铜丝,那波形简直艺术。

所以,你手里的项目,开始画网络拓扑图了没?记得把终端电阻画上。
