计算机辅助设计（CAD）：一个老工程师的执念与现实

CAD？不就是电脑画图吗。

每次听到这个论调，我都有点想摔鼠标。真不是矫情——当你为一根复杂的曲轴做参数化关联，因为一个尺寸标注失误，整个装配体一夜之间“雪花屏”的时候，你就会明白，这玩意儿早就不只是电子图板了。它是一套严谨的、带着血泪教训的思维逻辑。

入行快二十年，说实话，我见过太多人把SolidWorks当成微软画图来用。特征树从来不看，尺寸全靠手敲，改一个孔位能让上百个零件集体飘红……天啊。然后他们跑来问我：“这软件是不是有Bug？” 我能怎么办，只好苦笑——你都不尊重它的规则，它凭什么给你好脸？

不过话说回来，CAD的魅力恰恰在于，当你学懂了它的“潜台词”，它就成了你手里最锋利的刀。

参数化设计：不是画形状，是写逻辑

还记得第一次在NX里用表达式建曲线，我兴奋得差点跳起来。那种感觉，就像从算盘突然用上Excel——豁然开朗。参数化建模的核心，就是用尺寸和几何约束去定义一个模型的“基因”。一个孔的定位，不再是一个死的坐标，而是一个可以随变量变化的“关系”。

去年我们接了一个泵体的项目，客户前后改了七版接口尺寸。要是以前，我可能已经掀桌子了。但那回，前期搭建的参数化骨架救了我。改一个全局变量，与之关联的数十个零件同步更新，连工程图里的标注都自动调整。只花了一个下午。那一刻，我真的想给参数化之父磕一个。

当然，参数化不是万能药。尤其对于概念设计阶段，那种纯几何的、天马行空的推敲，死板的约束反而束手束脚。这时候我反而会切到直接建模模式，像捏泥巴一样把形体拉扯出来，之后再慢慢参数化。工具无绝对，对吧？

问：参数化设计学起来难吗？是不是得会编程？

答：看你怎么“会”。基础的参数化，比如SolidWorks里的方程式、全局变量，一两天就能上手，真不需要写代码。但如果你想玩Grasshopper那样的可视化参数化，或者用知识工程在Catia里搞模板，确实要学一学逻辑和算法思维。不过那种“造轮子”的快乐，一旦尝过就容易上瘾。我的建议？先从你手头的一个重复零件开始，试着把它的关键尺寸变成变量。你会发现，以前那种来回手动改图的痛苦，突然就消失了。

这种控制力的提升，才是CAD真正值钱的地方。它逼着你去抽象、去规划，而不是见招拆招。

数字孪生：模型活了，你敢信？

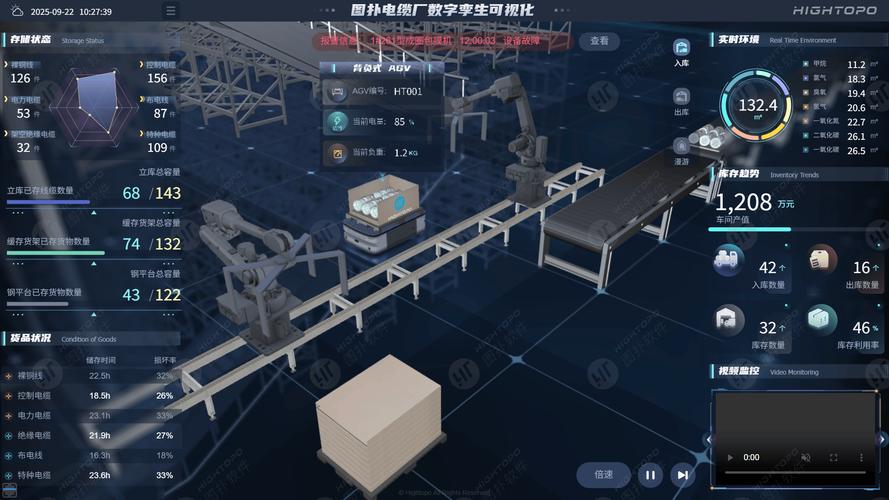

几年前，我第一次看到车间的实时数据涌入三维模型，起重机的摆臂角度、液压缸的温度，直接在模型上跳数字，颜色随应力变化而渐变——我承认，我被震住了。这就是数字孪生。它不是一张漂亮的效果图，而是物理世界的实时镜像。

很多人觉得这玩意儿是给大厂烧钱用的。其实不然。现在连一些中型注塑厂都在用。他们把模具的三维模型与机台PLC连接，合模、注射、保压的压力曲线直接映射到模型对应位置，超差立即报警。上个月去一家供应商那，就看到他们用这种方式，把一套新模的试模次数从8次降到了3次。省下的料钱和人工，够再买一台工作站了。

但数字孪生的难点永远不在三维建模本身，而在数据点的布置策略和模型的轻量化。一个上千万面的原始设计模型直接扔进实时渲染引擎，帧率能掉到个位数，根本无法交互。你得狠下心做减面、做简比，只保留关键特征——这个过程其实很反直觉，既要保真又要够轻，简直像在做微雕。💡一个小经验：优先把传感器采集点附近的几何精度保留，远离区域大胆简化，配合LOD（层级细节）策略，效果立竿见影。

问：中小企业搞数字孪生，投入会不会是个无底洞？

答：这是一个巨现实的问题。如果上来就奔着完美的全厂级孪生去，那的确是无底洞。但我的观察是，从单台关键设备做起，用现有的CAD模型做底稿，结合一些开源物联网平台（比如Node-RED做数据流），硬件上添几个传感器，几万块也能搭出一个极有价值的“最小可行孪生”。先解决一个具体痛点——比如预测某台空压机的滤网寿命，比花里胡哨的大屏更管用。别忘了，数字孪生的灵魂是数据，不是模型。模型再炫，没有实时数据喂进去，就是死物。

数据流下的坑与桥：从设计到制造那条缝

设计完了怎么变成真实零件？这就不得不提计算机辅助制造（CAM）。很多新人以为STL或STEP导出，往机床一丢就完事。哪有那么美。

说说一件让我记忆犹新的事故。早期我们用三维扫描仪抄数一个古董零件，重构了CAD模型，直接生成G代码上五轴。结果加工出来，曲面过渡段有明显的台阶纹路。查了半晌，才发现是曲面重构时连续精度只设了G1（相切连续），没到G2（曲率连续）。在CAD里肉眼看平滑，但CAM计算刀具路径时就原形毕露。❗血的教训啊——设计阶段的精度设定，直接决定制造端的质量上限。从那以后，凡是涉及复杂曲面，我都要反复检查斑马纹和曲率梳，甚至直接在CAM软件里做切削仿真验证。

再说增材制造。现在3D打印直接把CAD当母版，但很多人忽视了可打印性分析。悬垂角超了、壁厚太薄、支撑难拆……这些问题如果在CAD阶段不做内置检查，等到上机才发现，一堆粉末就废了。我现在习惯在SolidWorks里用插件做拓扑优化，把减重需求和承力路径交给算法迭代，出来的异形结构美得跟骨骼似的——这东西你让人手工来设计，根本想不出来。这就是CAD和有限元分析（FEA）结合的力量。

最后吐个槽：无数公司还在用二维DWG作为最终交付物，然后三维模型只是“看看而已”。说实话，这很要命。尺寸矛盾、装配干涉，二维图里根本看不全。希望年轻一代工程师，能多一些“模型驱动”的底气——拿着轻量化的三维PDF去下车间，不丢人。✅
