执行机构选型中那些没人明说的“坑”——15年一线工程师的教训

干了十几年自动化,最怕的不是新设备调试,而是换执行机构。为什么?因为这里面弯弯绕绕太多了。

你打开选型手册,什么力矩、精度、防护等级,参数写得清清楚楚。可一到现场——阀门关不严、定位器乱跳、电机发烫,问题就没断过。说实话,手册上的参数都是在实验室里测出来的,和实际工况差了十万八千里。

先聊聊那个最容易翻车的“力矩”

力矩选型,很多人就照着阀门最大压差一算,再放个1.5倍余量,觉得稳了。大错特错❗ 阀门这东西,用久了,填料会磨损,密封面会结垢,启动力矩可能翻倍。我就吃过亏——一台用了三年的蝶阀,原配的电动执行机构突然卡死,拆下来看,齿轮都崩了。换了个大一档的,立刻顺滑了。

可也别一味选大。力矩过大,阀门关到位时冲击力能把阀体震裂。特别是那些软密封的球阀,阀球被压变形,反倒内漏。所以,选型时要拿到阀门真实的最大启动力矩,最好让阀门厂实测,别光信计算。

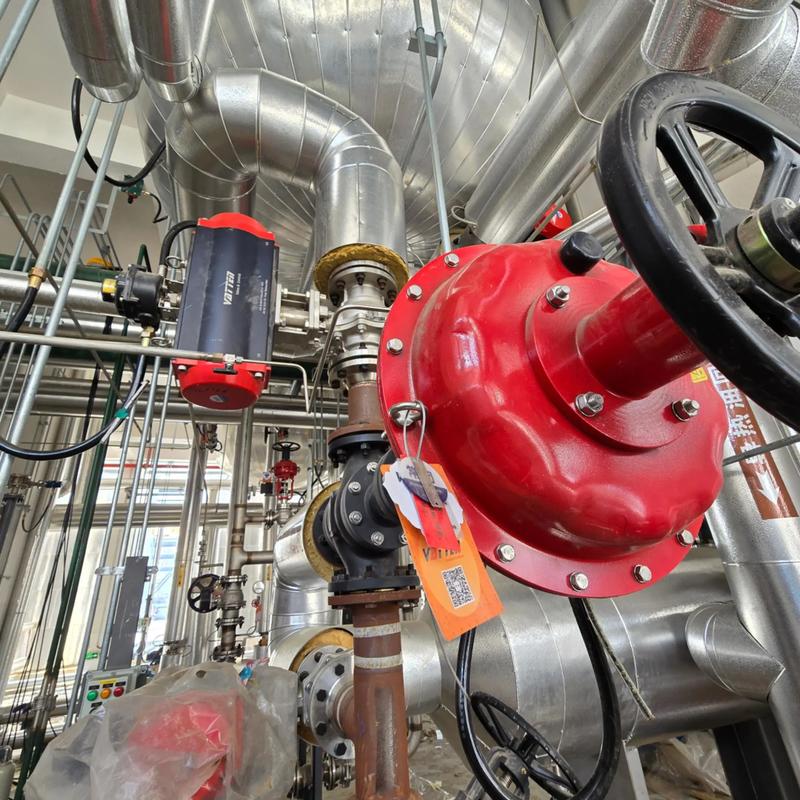

阀门执行机构现场安装调试场景
阀门执行机构现场安装调试场景

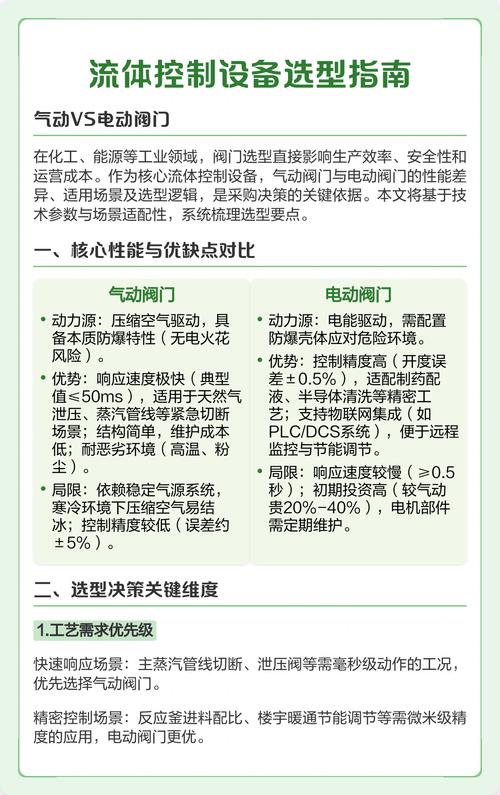

气动vs电动:那些隐藏的成本

气动vs电动:那些隐藏的成本
气动vs电动:那些隐藏的成本

每次项目会上都有人争这个。年轻工程师大多偏爱电动执行器,觉得智能、好控制。老师傅们则死守气动执行机构,说皮实耐用。到底谁对?

气动确实便宜,一个双作用气缸才多少钱?但你要是厂里没气源,单独上个小空压机,那噪音、能耗、维护费……算下来不比电动便宜。而且,气动的定位精度要靠定位器,好点的智能定位器一台好几千。这不,前阵子一个水处理项目,全用了气动薄膜执行机构,结果控制滞后得要命,最后全加了电气转换器,成本反而上去了。

电动呢,看着省事,可防爆区域就麻烦了。隔爆的电动执行机构又重又贵,还得考虑电缆防爆接头。有一次在化工厂,因为一根电缆没封堵好,导致执行器内部进水,整台报废——那可是花了小十万的贝尔德执行器啊,心疼死了。

问:我们厂压缩空气很稳定,是不是无脑选气动就行?

答:如果阀门数量多、集中,气动确实有优势。但注意,气源必须干燥、洁净。水分一多,定位器的挡板喷嘴就会堵,定位不准还磨损。还有,长距离气管会有压降,末端压力不足,执行机构动作缓慢。建议在末端加储气罐,并定期排冷凝水。💡

智能化浪潮下的新烦恼

现在什么都讲工业4.0,执行机构也得跟上。带HART通讯、物联网监测的智能执行器已经是标配了。可这些高级功能,你真的用起来了吗?

我见过很多厂,买了带诊断功能的执行器,最后只用了开关量的远传信号。为啥?因为控制系统太老,不支持那些协议!结果你花大价钱买了个“黑匣子”,关键的阀位反馈、力矩曲线数据全浪费了。所以,上智能设备之前,先看看你的DCS或PLC有没有相应的接口。否则,就像买了个智能手机却只用来打电话。

还有个坑:执行机构的电子元件老化快。尤其室外高低温交替,显示屏变暗、霍尔传感器漂移,什么故障都来了。这不,去年冬天,一台进口品牌电动头,显示屏直接冻黑屏了,-25°C,标称-40°C能工作,结果……呵。

智能电动执行器物联网监控界面
智能电动执行器物联网监控界面

液压执行机构:大力出奇迹,但娇气

液压执行机构劲儿大,用在高压大口径阀门上,确实爽。但液压系统,漏油是常态。密封件老化,管路振动,到处是油渍。维护量比电动、气动大得多。而且液压站占地儿,噪音吓人。不过有些场合非它不可,比如水电站的主阀,那力矩动辄几十万牛米,别的真干不了。

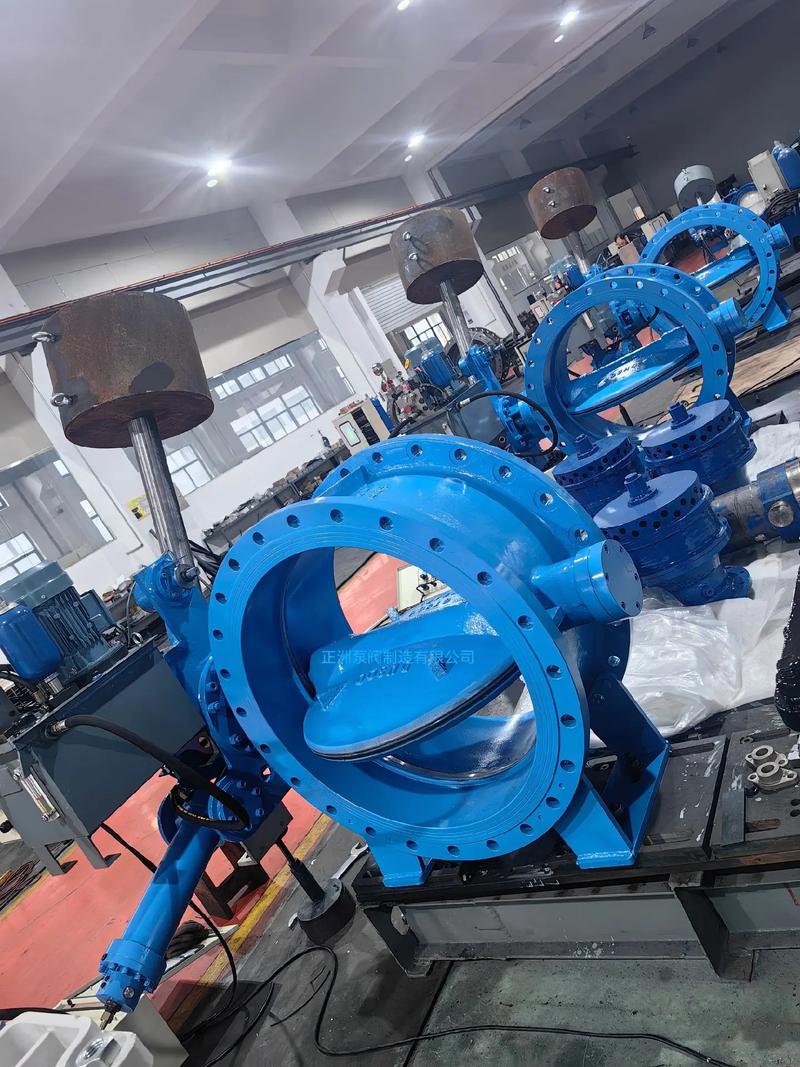

大型液压执行机构驱动阀门开启特写
大型液压执行机构驱动阀门开启特写

问:为什么液压执行机构用久了速度变慢?

答:多半是油液脏了,或者泵磨损。液压油清洁度要求NAS 6级以上,一般厂根本做不到。还有,油温升高粘度下降,速度也会变。我就见过冬天正常、夏天慢如牛的操作。所以温控很重要,必要时加冷却器。💡

安装调试的细节,书里从来不写

选型再好,安装糟糕也白搭。最常见的就是执行机构与阀门连接不同心。那一点点偏斜,短期看不出来,时间一久,输出轴磨损,间隙变大,导致位置反馈不准。还有支架刚性不够,动作时整个机构晃动,定位器跟着抖,怎么调都稳不下来。

接线端子拧不紧,运行一阵子发热氧化,电阻增大,电机缺相。这种事查起来特别费劲,时好时坏。我曾经为一个间歇性故障,蹲现场两天,最后发现就是端子排螺丝没打扭矩。所以现在我都要求安装工用扭矩螺丝刀,别信手感。

问:执行机构总是报“过力矩”,但阀门明明不卡,怎么回事?

答:十有八九是力矩传感器被干扰了,或者是设定值不合理。如果是电动头,检查一下动力线的屏蔽接地;如果是气动的,看看气压波动是不是触发了保护。另外,有些执行器的力矩保护值出厂设得偏低,稍微遇到介质阻力就跳。可以适当提高,但千万别超过阀体和执行机构的安全极限。❗

选型未来:模块化与预测维护

近两年,执行机构的一个趋势是模块化。电机、传动箱、控制单元可拆分,维修省事多了。比如Rotork的IQ系列,电路板坏了,不用整个拆下来,现场就能换。还有Auma的变频执行器,能实时采集振动、温度数据,结合边缘计算做预测性维护。这在石化行业已经开始落地了——通过分析力矩变化趋势,提前发现阀门内件磨损,避免非计划停机。

不过,数据上来了,人才又跟不上了。很多维护班组看不懂频谱图,也不会用诊断软件。设备是智能了,人没变,等于零。所以,搞技术的同时,培训得跟上,不然那些高级功能就是摆设。

说到底,执行机构这行,经验比参数重要。多跑现场,多拆几台旧设备,比看十本手册都强。你碰到过什么奇葩故障?欢迎交流。
