入行十年，我画废的模具比很多人见过的都多。别误会，这不是炫耀——是血泪史。模具设计这行，看着门槛不高，画个图谁不会？但真到试模时那“咔”一声脆响，或者打出来的产品满身飞边，你就知道，课本上的等间隙、标准斜度，全是纸上谈兵。上周一个做智能穿戴外壳的项目，厚度才0.8mm，进胶点选偏了0.2mm，流动纹路直接把整批料打成废品。老板脸都绿了。
我翻过很多设计手册，都是干巴巴的尺寸公式。但真正的模具设计，是在机台震动、材料收缩变异、甚至车间温度波动中找平衡。你得有想象力——想象熔融塑料怎么在几百度的高温模腔里乱窜，然后突然冻住。对吧？

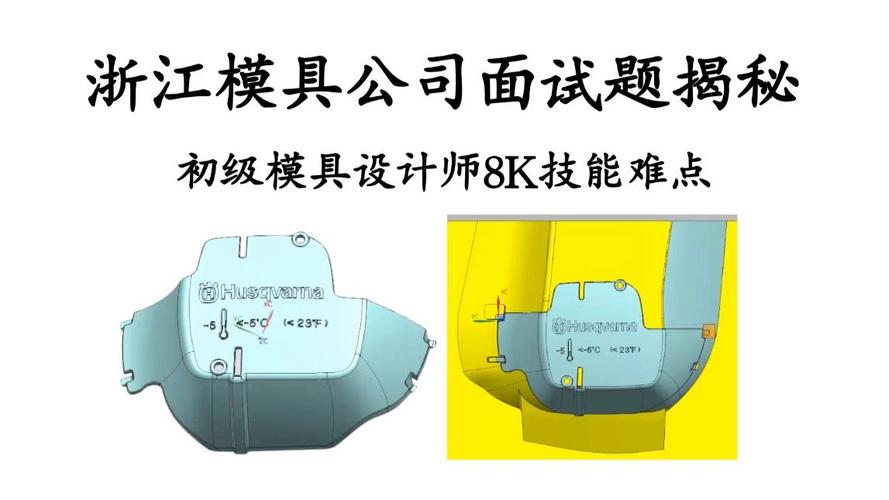

设计前先“吵架”：产品评审的硝烟
没错，其实模具设计有一半功夫在画图之外。你得跟产品工程师吵。他们总想拔模角为零、壁厚薄到透光，说这样才有质感。我就怼回去：你知不知道0.5mm的筋位脱模时有多容易粘定模？曾经为了一款美妆瓶盖，我们拉上模流分析工程师，指着填充图吵了一下午。最后妥协，改了4处分型面，加了2个顶针——产品设计师还不情不愿的。
说实话，模具设计里最容易被忽视的就是这一步沟通。很多人闷头画结构，画完发现根本没法加工，或者勉强加工出来了，寿命扛不住。❗必须一开始就把注塑工艺、加工可行性、装配公差全盘考虑进去。
问：模具设计中最抓狂的环节是什么？
答：绝对是非标件的公差链计算。比如滑块上再带滑块，或者斜顶里藏水路，每个零件相互牵扯，算到最后发现某个关键尺寸会过切。又或者，你费心设计的联动结构，试模时因为机台惯性错位了，那种挫败感……简直了。
钢材选型：别被供应商牵着鼻子走
很多年轻设计师只知道用718H、S136。其实模具材料的门道深着呢。我就吃过亏：一个汽车灯饰条模具，用了高镜面钢，结果因为反复急冷急热，表面产生细微龟裂，打出的件光洁度不达标。后来换了ESR电渣重熔钢材，各项异性降低，才稳住了。不过话说回来，现在有些国产钢真的进步很大，像某些牌号的预硬塑胶模具钢，铣削性能比进口的还好，价格却便宜30%。
问：如何根据产品要求选择模具钢材？
答：这是个权衡的艺术。先看产量：几十万件的小批量，用P20甚至45钢都行，控制好热处理。如果是透明件、高抛光需求，那必须上S136或同级别的耐蚀钢，而且要确认硫、磷含量。如果产品含玻纤，对模具磨损大，那至少考虑CPM类粉末高速钢做镶件。另外，有没有模温机循环？模温落差大的地方，热疲劳寿命要纳入考量。💡我的经验是，找三家不同供应商，要他们提供同牌号的实测韧性曲线图，别光看宣传手册。
钢材还有一点——交货状态。曾经江湖救急一个项目，供应商号称提供预硬化钢板，结果一上CNC就发现局部硬度偏差大，刀崩了。一查，锻打比不够，心部没打透。所以现在我都要求附带超声波探伤报告。
模流分析不是花架子

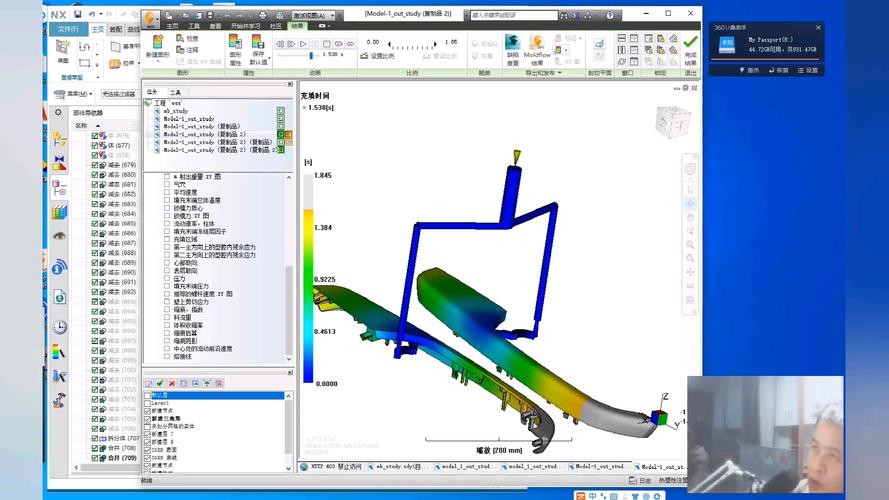

十年前，老板觉得做模流分析是浪费时间，纯属工程师想偷懒。但现在，没有模流数据我根本不敢发图。熔接痕的位置、困气区域、体积收缩率分布……每一帧模拟画面都可能藏着潜在缺陷。
有一次设计一个超薄导装支架，填充时间极短，几乎靠瞬间冲击成型。没有模流分析，你根本不知道哪个角落会因剪切热导致局部降解。我们连续迭代了6版浇口方案，才把型腔压力峰值降下来。那种通过数据看到解决方案逐渐浮出水面的感觉，挺爽的。
但是，也别盲目信软件。边界条件设错，比如实际模温机效率打折，或者未考虑注塑机螺杆的缓冲效果，结果还是会翻车。一定要用实际试模参数反向校正你的模流分析模型，相当于给软件“校准”。
唉，说到这里我又想起一次惨案。一模两穴，设计用了非平衡流道，为了节省一点流道废料。结果模流分析显示填充很平衡，但实际注塑时，一个穴老是短射。折腾两天，最后发现是热喷嘴附近一个管接头渗漏，导致两穴模温相差15度。小地方能坑死人！
所以，模具设计真的就是个系统活，你得懂材料、懂机加、懂成型，甚至要懂点电路。有时候，搞定一个模具难题，不比解一道微积分方程轻松。
末尾了，没有华丽总结。只有一句叮嘱：下次画图时，多去车间转转，摸摸刚出模的热产品，听听顶针动作的撞击声。那才是真实的模具人生。
