时间敏感网络(TSN):工业通信的「确定性」革命,还是又一个坑?

说实话,我第一次在项目评审会上听到“时间敏感网络(TSN)”这个词时,内心毫无波澜——不就是又一个要背的新协议吗?结果,会后翻了几篇白皮书,我差点把咖啡喷在键盘上。这玩意儿,根本不是“又一个协议”,它是要掀桌子。

工业通信圈子里,跟现场总线、Profinet、EtherCAT、Powerlink 纠缠了二十年的人,都懂那种“各自为政”的痛。每个协议背后都是一堵生态高墙,而我们这些搞集成的,就像翻译官,在不同方言之间来回切换,还总得提防某一方突然掉帧。确定性,对,就是那个一旦丢失就可能导致伺服抖动甚至撞机的“神性指标”,过去是靠专用硬件和封闭网络硬堆出来的。可现在,TSN 跳出来说:“用标准以太网,我也能给你微秒级的确定性。”

——你敢信?我第一反应是:吹牛。

时间敏感网络工业自动化拓扑图
时间敏感网络工业自动化拓扑图

它凭什么敢说“确定性”?

得先刨根问底。TSN 不是单点技术,它是一组 IEEE 802.1 标准簇的打包。核心就干三件事:时间同步、流量调度、可靠性冗余。IEEE 802.1AS 负责让所有节点共享一个纳秒级精度的时钟;IEEE 802.1Qbv 就像给数据流安上了智能红绿灯,关键控制报文到路口时,绿灯一定亮着,普通IT流量?排后边儿去。还有帧抢占(IEEE 802.1Qbu),紧急的小帧可以直接打断大帧传输,完全不用等——这霸道劲儿,倒是挺对工厂的胃口。

不过话说回来,这里有个极易被忽略的坑。时间同步协议虽然强大,但如果你还在用普通交换机当骨干,链路延迟的非对称性直接就会让同步精度雪崩。我们去年在一条试产线上实测,换了一台号称“TSN-ready”的交换机,结果因为Pdelay_Req报文处理延迟不对,同步误差从预期的30纳秒飙到3微秒。3微秒,对于运动控制来说,就是“灾难”两个字。❗

所以,别被厂家的营销PPT骗了。TSN 生态里,每一跳的网络设备都必须具备边界时钟或透明时钟能力,而且配置要极其精细。这不是即插即用,这是需要拿示波器跟网络分析仪去校准的细活。

OPC UA over TSN:一对欢喜冤家

聊 TSN 绕不开 OPC UA。业界现在画的大饼是:OPC UA 做语义互操作,TSN 做底层确定性传输,二者合体,就能从现场层直通云端,实现真正的统一架构。听起来美得冒泡!但实际部署中,OPC UA 的 Pub/Sub 模型要映射到 TSN 的流预留协议(IEEE 802.1Qcc),目前还是半手工状态——你需要用 XML 或者 Netconf 去配流标识,错一个VLAN优先级,关键流的周期就可能被抖动污染。

我记得有一次跟同事调一个分布式运动控制demo,机械臂的插补指令周期是125微秒。用 OPC UA TSN 方案,前半个月都在跟配置文件和固件版本死磕。那种“明明理论完美,实操却处处是槛”的感觉,逼得我想砸设备。不过,当最后在Wireshark里看到干干净净的周期波形,抖动稳定在±50纳秒时,那种爽感也是真实的。💡

有人会问:

问:既然已经有 EtherCAT 这样的成熟协议,为什么还要折腾 TSN?
答:EtherCAT 强大,但它本质上是个“主从+集束帧”的封闭系统,所有的从站都要乖乖地在同一个逻辑环里。当你想把数据往IT系统送,或者跨车间组网时,就不得不加额外的网关,最后弄出一堆协议转换盒子。TSN 的野心是让OT和IT共用一根物理线,而且保证OT流量不被IT风暴冲垮。长远看,它降低的是系统的集成复杂性——当然,这个长远可能还得三五年。

另一个现实问题:

问:TSN 的配置是不是特别复杂?小厂玩得转吗?
答:现阶段,确实复杂。你需要理解网络的拓扑、流的需求、带宽约束,还得会用集中式网络配置工具(CNC)。不过趋势在变,像 Avnu 联盟、IIC 和一些自动化大厂正在推“完全分布式”和“自动发现”机制,未来会像配家用路由器一样简单——吧?我持谨慎乐观。毕竟工业现场,可靠性是靠经验堆出来的,不是靠点击“自动优化”按钮就能搞定的。

TSN交换机时间同步测试场景
TSN交换机时间同步测试场景

别被“标准”绑架了,先看看自家产线

别被“标准”绑架了,先看看自家产线
别被“标准”绑架了,先看看自家产线

现在有个危险的倾向:一说智能工厂,就上 TSN;一说升级网络,就买顶配交换机。打住!如果你现有的生产线,控制周期在几十毫秒级别,用标准以太网和简单的QoS完全够,强行上 TSN 就像用手术刀切西瓜——不是不行,而是成本和技术债务太高。我们给一个汽车零部件厂做改造时,最终方案是分段改造:核心的运动单元之间用了 TSN,而周边AGV调度、视觉检测维持传统千兆网,中间通过桥接设备做时间敏感边界。这样既控制了预算,也避免了全车间换线的折腾。

还有一点很关键:TSN 不是一根筋的“快”,而是“准时”。它真正解决的,是混合流量场景下关键数据的发送时刻可预测性。有个很形象的比喻——TSN 就像给数据包雇了个私人司机,保证按时抵达,而普通以太网是拼车,路况不好就一起堵着。如果你的产线里其实没有那种“并存的、互相干扰的”流量类型,那TSN的价值就大打折扣。

说实话,我已经很厌倦那种“一键升级到TSN,工业4.0即刻达成”的论调了。工业里没有魔法,只有扎实的布线、合理的拓扑、反复的验证和偶尔的崩溃与重启。✅ 如果你读到这里,可能正在经历或准备上马TSN项目,我的建议就一条:留足三个月的调试窗口,而且让OT和IT的人坐在一起吃饭。这个网络的边界,恰好也划在组织架构的模糊地带,沟通成本往往比技术本身更令人头疼。

最后扯一句远的。TSN 的故事还远没写完,无线TSN(802.11ax/be的某些扩展)正在研发,5G与TSN的融合也在试验。也许再过五年,我们回看今天这些半手工配置,会像回看当年用DIP开关设Modbus地址一样,觉得又古老又天真。但此刻,它还是一个充满希望、又布满荆棘的领域。敢跳进去的人,要么拿到领先优势,要么——成为垫脚石。

共勉。

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:时间敏感网络(TSN):工业通信的「确定性」革命,还是又一个坑? https://www.dachanpin.com/a/tg/58205.html

赞 (0)

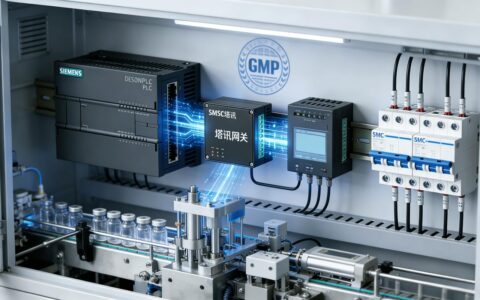

5G专网(工业)到底行不行?一个车间主任的实话
