一、那根主轴，差点让我丢了订单

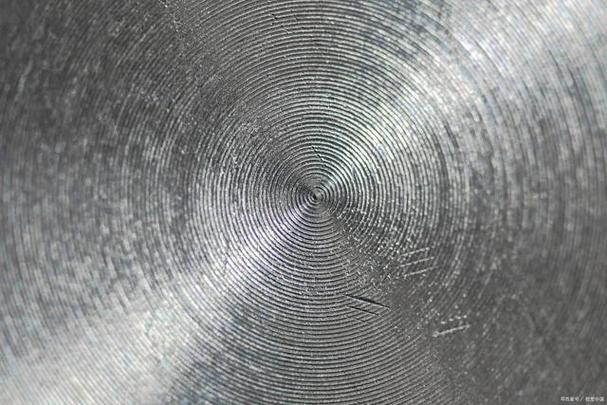

干了十几年机加，去年那批不锈钢件，真是把我搞到怀疑人生。切削参数按手册来的，刀具也是大牌，可加工出来的表面像被狗啃过。振纹、接刀痕，还有那刺耳的尖叫——听着就心疼机床。换了三种刀片，没用；调了进给，稍微好点但效率跳水。最后发现是夹持刚性不足，工件在微微发颤。你说这算什么？书本上不会告诉你的细节，偏偏最要命。
其实切削振动是门玄学。有时候是刀具悬伸太长，有时候是工件细长像面条，有时候只是某个地脚螺栓松了。机床老了，阻尼变小，都可能导致共振。现在想想，当初要是先做一下模态分析，也不至于报废那么多料。
二、刀具寿命短？可能不是刀的问题

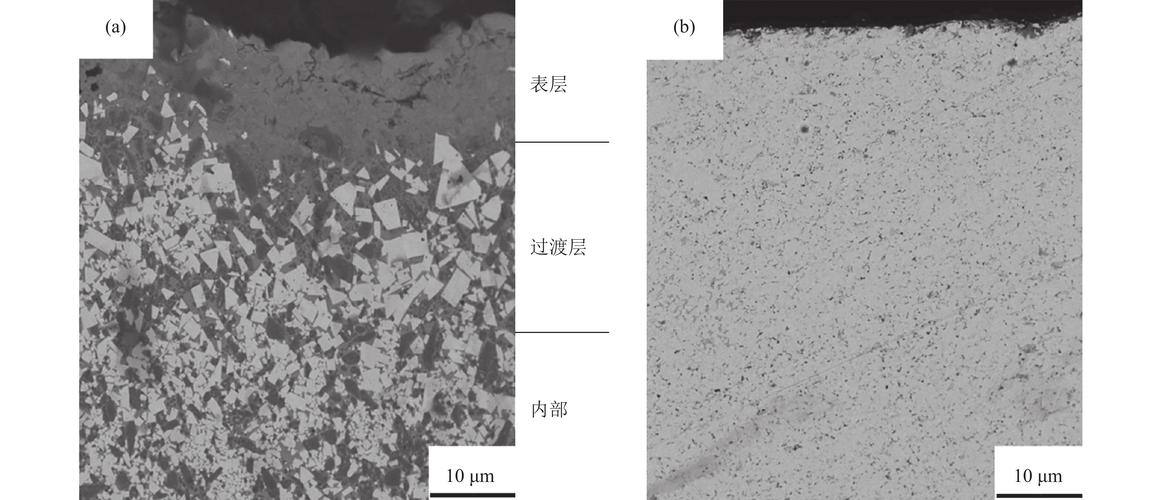

很多新手甚至老手，刀具一磨耗就骂供应商。可说实话，切削温度才是隐形杀手。切屑带走的热量不足，刀刃前端的红硬性就会失效。有一次加工镍基合金，没加高压内冷，刀片五分钟就崩了。后来通上70巴的冷却液，寿命翻了五倍！——但这又带来新问题：冷却液冲击反而可能引起热裂纹。你说矛盾不矛盾？所以现在有些超高音速切削干脆不用冷却液，靠切屑把热带走，干切削反而更稳定，不过这得刀具涂层够强，比如AlTiN涂层，耐热到800℃以上。
三、切削参数：不是越快越好
问：经常听到“高速切削”，是不是切削速度越高越好？
答：完全不是。我早期犯过错，加工钛合金时把线速度提了30%，想着效率高，结果刀具十分钟崩刃。钛合金导热差，高速下热量积聚，产生积屑瘤，然后崩掉。后来把速度降到合理范围，配合大切深，反而效率更高。所以高速切削是有区间的，在特定材料-刀具组合下，有个“甜点区”，不在那个区，提速度等于自杀。比如铝合金可达1000m/min，钛合金超过60m/min就可能出问题。要查刀具手册，更要听自己的耳朵——平稳的唰唰声才是对的，尖叫就是求救。
问：我刚开始学加工，总怕切深太小会不好，是不是切深越小越安全？
答：不，这是个误区。切深太小（比如小于刀尖圆弧半径），刀具只是在表面摩擦，产生热量却不切削，很快就磨损了。像车削，精加工切深至少0.3mm以上，让刀刃真正切入。而且小切深容易产生振动，因为始终在“划擦”。记住：让刀屑保持连续，断屑槽设计也要匹配进给。断屑不良缠屑，危险又烦人。我吃过亏，切屑缠在刀塔上，把工件拉花了。
四、涂层与冷却：现代工厂的真正竞争力
现在刀具涂层发展太快了。从最初的TiN金色，到现在的纳米多层涂层，硬度、润滑性都飞跃。比如用PVD法做的TiAlN+TiN交替层，适合干切和硬铣。我最近发现有一种CrN涂层用在铜合金上效果奇佳，不粘刀。所以，别在淘宝瞎买，认准有技术支持的品牌，他们会根据你的工况推荐。有一次加工316L不锈钢，换了专用刀片，寿命从50件飙升到1200件！虽然刀片贵了点，但单件成本反而降了。这就是全生命周期成本概念。
冷却液不只是降温，还有排屑和润滑。现在流行MQL（微量润滑），用雾化油，环保且切口干净。我们车间改造了MQL，省了废液处理费，而且工件表面光洁度明显提升。不过MQL对供气要求高，要过滤干燥，否则油雾不稳。
五、细节决定成败：刀尖圆弧、切屑形态与夹持

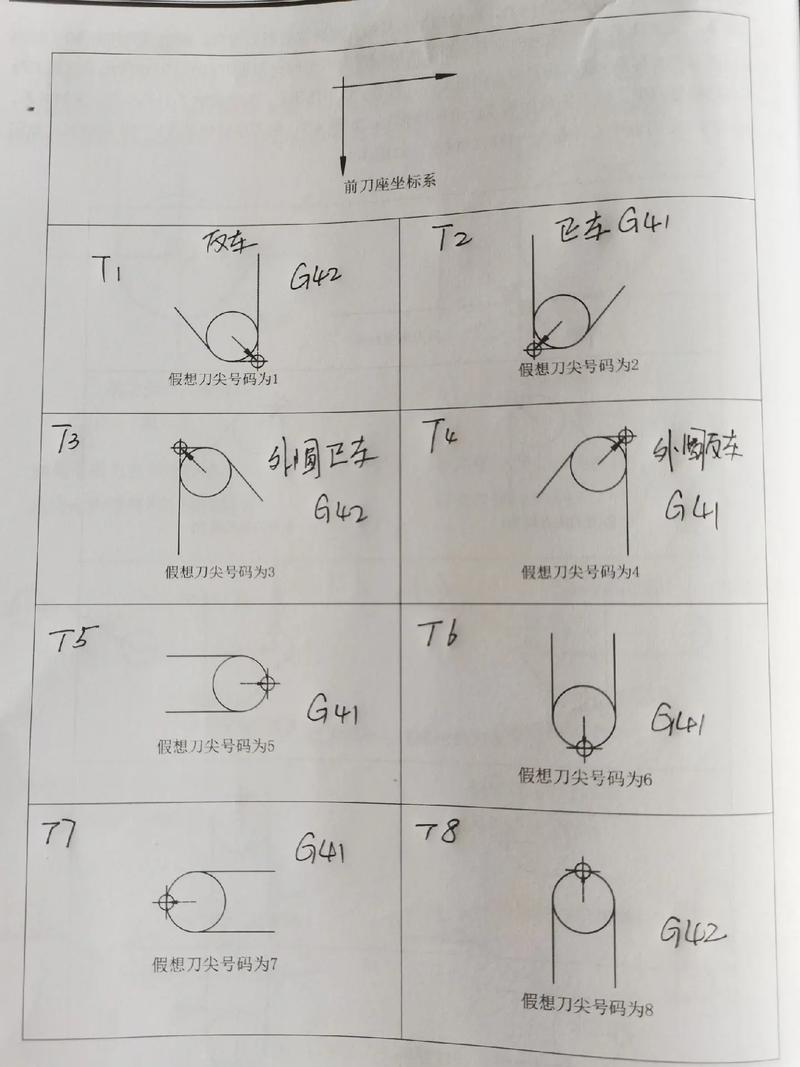

有次精车一个配合面，粗糙度总达不到Ra0.8。后来发现是刀尖圆弧半径选大了，把进给调下来才勉强，但加工时间延长。合适的刀尖圆弧能修光表面，但要考虑可能的振动倾向。一般来说，粗加工用大圆弧，精加工用小圆弧，但若刚性不足，小圆弧也会振。这些都是试出来的。所以，经验公式是基础，试切才是真理。
切屑形态也是窗口。看切屑颜色和形状，能诊断问题。蓝色切屑代表高温，切屑短而卷曲说明断屑良好，长条形缠刀就要增大进给或调整断屑槽。我在加工铝件时，喜欢用抛光断屑槽，切屑像弹簧一样喷出来，不堵排屑器。
六、智能监测：未来已来
现在有些机床带主轴功率监控和振动传感器，能实时判断刀具磨损。我公司刚上了一套系统，通过自适应控制，在刀具磨损时自动调整进给，让刀具始终处于最优负荷。而且能提前报警换刀，避免废品。虽然初期投入大，但对于无人值守夜班，绝对是神器。不过，别全信机器，有次传感器误报，害我白停机，所以人工巡检还得有。——这便是矛盾，制造业升级的路上，人和机器的配合还得磨合。
最后想说，切削加工是手艺活，理论再漂亮，也抵不过双手和耳朵的直觉。多听听老法师怎么说，他们虽然讲不出微分方程，但知道什么时候该换刀，什么时候该加点油。这行，永远学不完。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：机械加工（切削）振动控制：别让刀具在共振里跳舞 https://www.dachanpin.com/a/tg/62524.html
