确定性网络:工业实时控制的新战场?

上个月,一家汽车焊装车间的网络闪断,机器人停了0.5秒——就那半秒,两块钢板错位,直接废了。车间主任气得摔了安全帽。这事让我重新琢磨起“确定性网络”这个老概念。说实话,搞了这么多年工业通信,以前总觉得所谓“确定性”就是学术圈炒冷饭,但那天我蹲在产线旁看了半天抓包数据,突然意识到……我们可能真低估了它。

不是什么黑科技,就是个“说话算话”的网络

普通以太网像早高峰的地铁——挤的时候谁也别想动弹,闲的时候又空跑。它用的是“尽力而为”的转发逻辑,交换机看到包就发,堵了就排队,排队超时就丢了。你能信这个去控制机器人焊钳吗?不能。所以传统工业控制走的是专用总线,PROFINET、EtherCAT、POWERLINK,各自为政,代价是封闭、死贵。

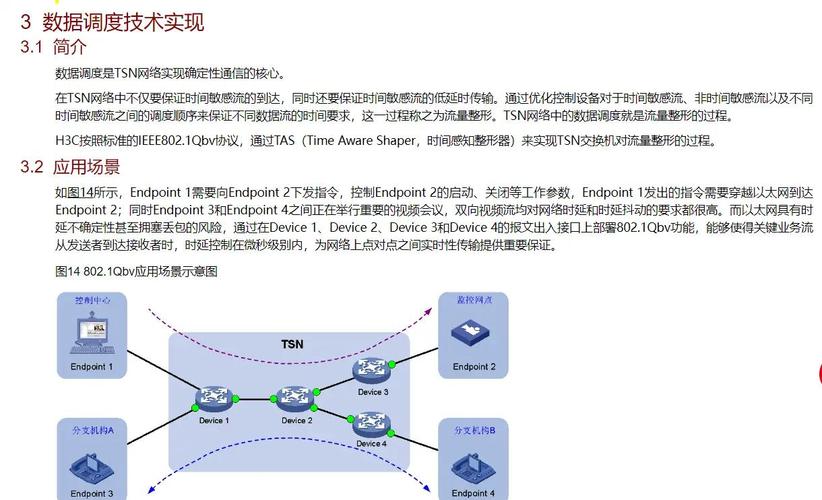

工业确定性网络TSN交换机内部队列调度机制
工业确定性网络TSN交换机内部队列调度机制
确定性网络,说白了就是让网络“说话算话”。你给交换机说:这个包必须在137.5微秒内送达,它就得做到,天塌了也得做到。靠什么? 时间同步:所有设备对表,像军训时集体看齐,误差纳秒级。 流量调度:给每个数据流贴标签,VIP走快速通道,普通数据靠边站。 冗余传输:万一线路断了,备用路径立刻补上,无缝切换。 这堆东西打包在一起,IEEE 802.1标准组给它起了个学名——时间敏感网络(TSN)。不过业内现在更喜欢叫“确定性网络”,更有场景感,更直白。 问:TSN和普通以太网到底差在哪?换几个支持TSN的交换机就能搞定吗? 答:差在“承诺”两字。普通以太网是“尽量送”,TSN是“必须送到,必须按时送到”。硬件上,芯片得支持IEEE 802.1AS(时间同步)和802.1Qbv(门控调度),软件上还得配好门控列表。这不单单是换交换机,整个网络架构要重新规划。去年我们给一个锂电池产线做改造,光VLAN和队列映射就调了一周,但调通后,运动控制指令周期从250微秒压缩到了125微秒,良品率直接跳了0.3%。值了。

5G也跑来掺和了,但真能行?

前两年MWC上,爱立信展台演示5G远程挖机,时延宣称1毫秒,底下有人撇嘴:实验室数据吧。其实我也撇嘴过。毕竟无线这玩意儿,空气中的干扰谁也控不住,怎么保证确定性?后来看了3GPP R16标准,发现他们搞了一套URLLC(超可靠低时延通信),又是迷你时隙调度,又是PDCP复制双路同时发——相当于给无线链路上了双重保险。
5G确定性网络URLLC工业机械臂控制应用场景
5G确定性网络URLLC工业机械臂控制应用场景
今年年初,我们去南方一个汽车总装厂测5G LAN方案,AGV小车全用5G连,业务时延稳在15毫秒以内,抖动不超过2毫秒。注意,这是满车间金属反射、人员走动、Wi-Fi干扰下的实测。说实话,有点颠覆。❗但别高兴太早:5G确定性网络要落地,最头疼的是终端模组功耗和成本。一个5G工业模组比Wi-Fi 6贵五倍,功耗高两倍,AGV电池撑不住半天。所以目前还是混合组网更现实:关键控制用有线TSN,移动设备拉5G,中间靠双模网关烫手地转协议。 问:工业确定性网络和5G-ACIA有什么关系?未来会统一吗? 答:5G-ACIA(5G汽车与互联工业联盟)就是想把5G在工业里玩明白的一个组织,博世、西门子、华为都在里面。他们定义了5G工业场景的性能基线,推TSN over 5G——把TSN的时间同步帧透传给5G基站和终端,让有线无线一张网,时间戳不丢。去年底汉诺威展上看到了原型,跨有线无线网络的协同控制演示,机器人动作整齐得像跳广场舞。💡统一是大趋势,但协议栈太沉,目前芯片商还在打架,估计还要两三年才能见到低成本方案。

别被忽悠,确定性不是万能药

别被忽悠,确定性不是万能药
别被忽悠,确定性不是万能药
见过太多网络厂家拿“确定性”当招牌,把客户期待吊到天上去。我强调一句:确定性网络只解决传输层面的时延和抖动,不解决应用层的问题。你的控制算法如果写得稀烂,采样周期飘忽,那不是网络的锅。还有,确定性网络对规划和运维要求极高。门控列表配错一个参数,整个产线可能停摆。它不像普通网络那样宽容,它是个严丝合缝的精密机器,得惯着。 但这并非否定它的价值。在半导体制造、高速贴片机、多轴同步钣金这些场景,确定性网络几乎是唯一解。今年遇到一个EUV光刻机辅机项目,内部真空机械手的调度指令丢包率必须控制在10⁻⁹以下,抖动小于100纳秒。听到这指标我后背发凉。后来用了TSN加定制FPGA网卡硬扛,实测抖动32纳秒。那一刻,觉得所有掉头发都值了。 所以我现在的态度是:别盲目追新,但也别固守老一套。确定性网络是工具,看你怎么用。如果你负责的产线还在为偶尔的丢包、莫名其妙的设备同步异常焦头烂额,不妨拉几台TSN交换机,搭个小网络先测一下。或许——只是或许,那个让你摔安全帽的问题,就消停了。 最后啰嗦一句:工业通信这行,没有银弹。确定性网络这条路,我们还在蹚。

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:确定性网络:工业实时控制的新战场? https://www.dachanpin.com/a/tg/58209.html

赞 (0)

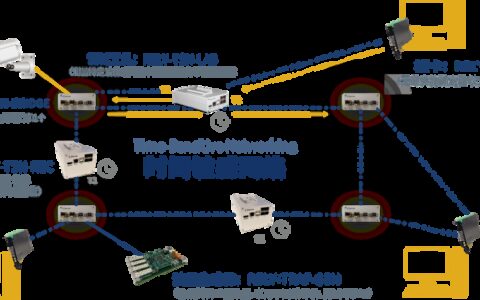

时间敏感网络(TSN):工业通信的「确定性」革命,还是又一个坑?
