工业以太网:从协议混战到TSN破局,中间踩过多少坑

说实话,每次看到那些还在用现场总线拖慢产线节拍的旧设备,我就恼火。不是恼火设备本身——它们当年也是时代的宠儿——而是恼火那帮拍脑袋做决策的家伙,当年为什么就没勇气推一把工业以太网?推了。但推得拖泥带水。过了二十年,工业以太网的渗透率终于爬上来了,可协议呢?PROFINET、EtherCAT、EtherNet/IP、CC-Link IE……五花八门,换一家供应商就得重学一套。搞得搞自动化的兄弟们天天叫苦。 这绝对不是“快节奏时代”的问题,而是从开始就没想明白要统一。当然,你也可以理解成诸侯割据,各有各的算盘。

从现场总线到以太网,一场二十年的龟兔赛跑

上世纪90年代,当办公室以太网已经开始冲击千兆时,工厂里还在用着Profibus、DeviceNet这些串行总线。速度?惨不忍睹。但稳定性好,实时性也够用。说白了,当时很多人觉得以太网不确定性太高,冲突域、CSMA/CD那套机制根本没法保证关键数据在微秒级送达。于是,各家搞出了自己的“确定性以太网”,也就是工业以太网的前身。可问题来了,每个人都想当标准,结果搞出一堆标准。 2003年,PROFINET实现了从总线到以太网的华丽转身,西门子的生态直接给它铺了条高速路。同年,EtherCAT横空出世,用“飞读飞写”的从站处理模式震惊业界,循环时间可以干到100微秒以内。这一下,兔子和乌龟同场竞技,但龟兔的品种实在太多。后来,EtherNet/IP、POWERLINK、SERCOS III……一堆名字听起来都差不多的玩意儿,让工厂的网络柜更乱了。
工业以太网协议家族树状图
工业以太网协议家族树状图
我前阵子参观一家车企的焊装车间,控制器PLC用的是西门子的,伺服驱动却用了倍福的,网关转来转去,最后通讯延时偶尔会抖动。工程师苦笑着说:“每加一个转换,就多一个故障点。”这话一点没错。工业现场就是这样,理论上的兼容在实际布线、干扰、老化面前,有时候脆弱得像张纸。

时间敏感网络(TSN):工业以太网的救世主?

这几年,TSN被捧得很高。好像一谈工业4.0,不提TSN就显得外行。它的核心是IEEE 802.1的一套标准,通过门控调度、帧抢占、流预留等机制,在网络第二层构筑确定性。理论上,它能在一个网线上同时跑实时控制数据、音视频流和普通IT数据,互不干扰。 听起来很美,对吧?可现实呢?标准还没完全冻结呢!IEEE在持续更新,各厂商的实现进度参差不齐。而且,TSN只是提供了二层管道,上面跑什么协议?OPC UA TSN?还是PROFINET over TSN?这又回到了老问题——上层协议之争。说白了,TSN就是条新修的超级高速公路,但上面跑的车还是那个车,车的驾驶方法还是各家的独门秘籍,谁也别想轻易换个牌子。 💡 所以说,别指望TSN能让西门子和倍福的设备突然手拉手无缝通信。根本不可能。 问:TSN真能彻底解决工业以太网的实时性和互操作性问题吗? 答:想得美。TSN极大改善了延迟和抖动,让微秒级确定性成为可能,但互操作性?那是应用层协议的事。目前的趋势是各大组织都在把自己的应用协议往TSN上移植,比如PI组织的PROFINET over TSN,ETG组织的EtherCAT与TSN的对接。麻烦的是,移植过程中为了兼容老设备,难免又加上一堆网络配置的复杂参数。未来运维工程师,不学上几门网络课程,估计连机器都启动不了。
TSN时间感知整形门控调度示意图
TSN时间感知整形门控调度示意图
再说个实际案例。去年,我跟一个做电子制造的项目团队聊天,他们用上了OPC UA over TSN的测试床,结果发现交换机配置极其繁琐,稍有不慎就会造成流量拥塞。最后他们的总结是:“用是能用,但配置门槛高得离谱,中小企业根本玩不转。” 这就是现状。

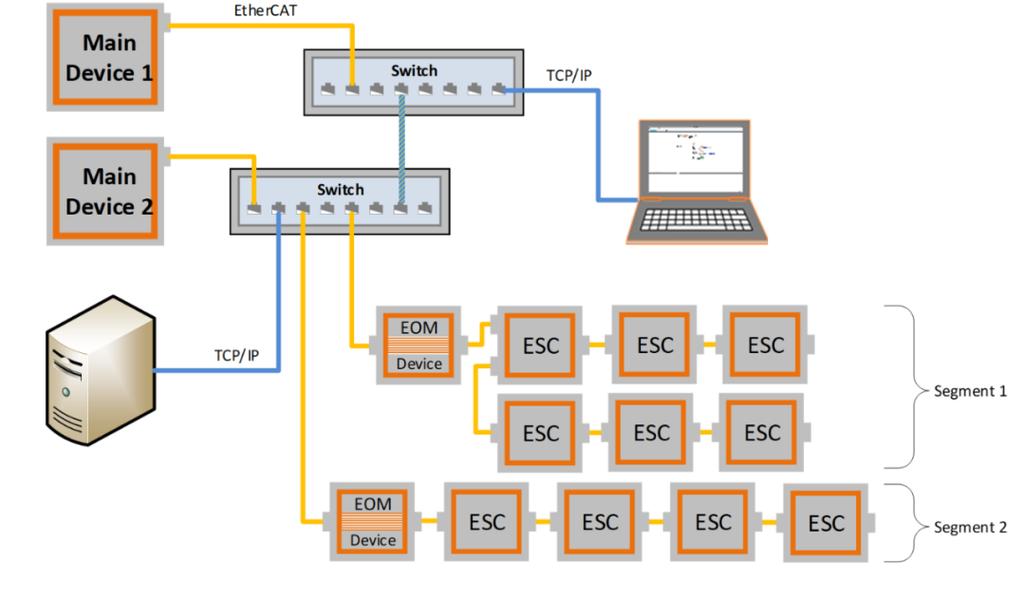

为什么现阶段PROFINET和EtherCAT仍牢牢占据产线?

为什么现阶段PROFINET和EtherCAT仍牢牢占据产线?
为什么现阶段PROFINET和EtherCAT仍牢牢占据产线?
因为生态。西门子、博世力士乐、倍福这些巨头几十年构建的控制器、伺服、I/O家族,你让他们换了,成本谁来担?特别是汽车行业,一条产线投下去几个亿,稳定运行十年是基本要求,谁会去做吃螃蟹的人?PROFINET通过IRT实现了等时同步,EtherCAT通过分布式时钟(DC)达到纳秒级同步,完全够满足高端运动控制。TSN目前在这些领域的性能并没有绝对碾压,反倒是增加了复杂度。 所以,现实就是,老狗学不会新把戏,但老把戏暂时还够用。 问:我们产线改造,控制器选西门子S7-1500,伺服电机想用其他品牌,用EtherCAT还是PROFINET? 答:如果你控制器是西门子的,那就别挣扎了,用PROFINET,兼容性最好,TIA Portal一套生态直接配置。虽然西门子也可以通过网关接EtherCAT设备,但那个网关就是不定时炸弹——延时、数据丢失风险都存在。如果你非要用第三方的EtherCAT伺服,建议换控制器,比如倍福或者使用基于PC的软PLC。否则,老老实实跟着生态走,工业现场稳定压倒一切。 这段时间,我发现一个有趣的现象:IT和OT的融合喊了这么多年,终于安全开始较真了。以前工控网络完全隔离,现在要连MES、ERP,甚至上云,风险敞口一下打开。工业以太网的安全,不仅仅是加防火墙这么简单,纵深防御、协议白名单、行为检测一个都不能少。前段时间某个化工企业的PLC被勒索事件,就是通过一台未打补丁的工控机潜入以太网,然后横向扩散。血的教训。 最后闲聊两句。新技术永远让人兴奋,TSN、APL(先进物理层)、单对以太网,都在为未来工厂打基础。但工业这行,保守有保守的道理——一条产线趴窝一天的损失可能是百万级别。所以,别被PPT上的完美方案冲昏头脑。下次有人跟你吹TSN马上就一统天下,你笑笑就好。 回过头看,工业以太网从乱世走来,现在进入群雄逐鹿TSN的时代,最终或许并不是谁吃掉谁,而是通过OPC UA这样的统一信息模型去粘合。但过程嘛……至少还有十年好戏看。

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:工业以太网:从协议混战到TSN破局,中间踩过多少坑 https://www.dachanpin.com/a/tg/58218.html

赞 (0)

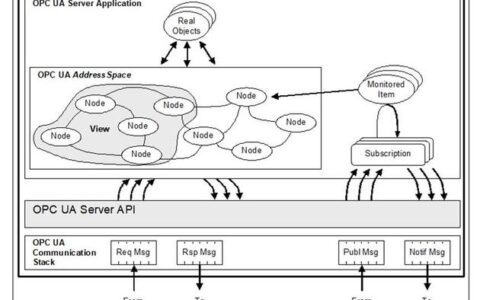

OPC统一架构(OPC UA)真香了?从踩坑到上手,这才是工业互联该有的样子
