模具设计实战:冷却系统优化——那个让你头秃却决定成败的细节

做了十五年模具,最怕的不是结构复杂,不是精度变态,而是——模具温度控制不好,一切归零。你信不信?我见过太多模具,开模、试模都挺漂亮,一到量产就各种变形、缩水、粘模,最后才发现是冷却没做到位。说实话,很多设计员画水道跟画肠子似的,弯弯绕绕,以为水能流过去就行。结果呢?热集中区域还是热,冷的地方冻得要命。效率低,废品高,改模改到怀疑人生。

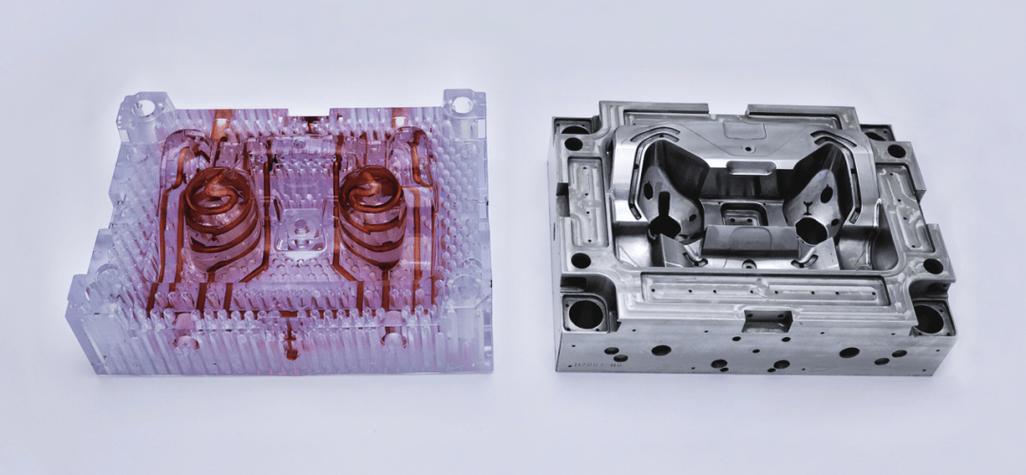

模具随形冷却流道3D打印实物剖面
模具随形冷却流道3D打印实物剖面

这几年随形冷却火了——感谢金属3D打印。不过话说回来,3D打印的随形水道不是万能药。我见过有厂花大价钱打印了整套镶件,结果模流分析没做透,局部流速太慢,反而积垢严重,三个月就堵死了。💡 所以,别光迷信技术名词,得懂里面的门道。

别等试模了才发现:冷却设计的三大致命陷阱

很多人觉得,冷却嘛,无非就是钻几个水孔,接上模温机。这种想法……简直是给自己埋雷。第一个坑:均匀性错觉。水道距型面等距就均匀了?太天真。产品壁厚不均,热集中区你没额外照顾,等距等于等死。第二个坑:湍流不达标。水流慢悠悠,层流状态换热系数极低,等于水在那儿白逛。雷诺数要过10000,有时候还得加扰流器。第三个坑,也是最隐蔽的:水垢与防护完全被忽视。冷却水不处理,三个月后水道截面缩小30%,冷却效率直线下降,你还以为模温机坏了。

我踩过的坑,你们就别踩了:优化实操三招

说到这儿,不得不提去年处理的一套汽车灯罩模具。产品曲面复杂,热嘴附近老是过热,产出了大量银丝。我们做了什么?第一,模流分析+热成像结合反推热量分布。别只看填充,要调取模具温度曲线,找出迟滞区。第二,局部采用高压水点冷,一根细管直插热点,流量独立调节。❗ 就这么个小改动,周期缩短了18秒,一天多产80模!第三,全部水道增加振动式除垢装置,并规定每2000模次反向冲洗一次。有些人可能问:

问:传统直水道改成随形,是不是效果一定好?

答:不一定!如果产品本身形状规整,直水道配合优良的挡水板和扰流装置,效果不差而且成本低、易清理。随形最大的优势在于处理深腔、异型曲面,能保持均匀的冷却距离。但如果你连基本的水质都保证不了,随形水道一旦堵塞,维修起来会让你崩溃,因为很多是埋入式,无法机械清理。所以先评估产品几何复杂度和水质管理能力再决定。

很多人迷恋高端的模流软件,这个分析那个优化。但优秀冷却设计的根,在于对传热路径的理解。型腔表面的热量要从钢材传到水道壁,这中间如果模仁太厚,或者有气隙,一切都白搭。我经常跟徒弟们讲,画水道前,先用手摸摸模具,或者看看热像图,感受一下温度梯度。那种直觉,比软件更重要。

2024年了,这些冷却技术必须与时俱进

现在行业在卷,你不变就等着被淘汰。几个趋势要注意:一是 3D打印一体化含随形水路的模芯,可以设计出蝶形、螺旋形甚至仿生结构的水路,但别忘了打印材料的热传导率与常规模具钢不同,补偿系数要调。二是 智能温控系统,不再是简单的模温机闭环,而是每个水路独立比例阀控制,配合模内热电偶实时调节,实现分区域变温注射。这对于消除厚壁件的收缩痕简直神奇。三是 二氧化碳冷却技术,对于极薄壁透明件,瞬间强冷能稳住尺寸,但气体通道设计非常讲究,乱来会冻裂模具。

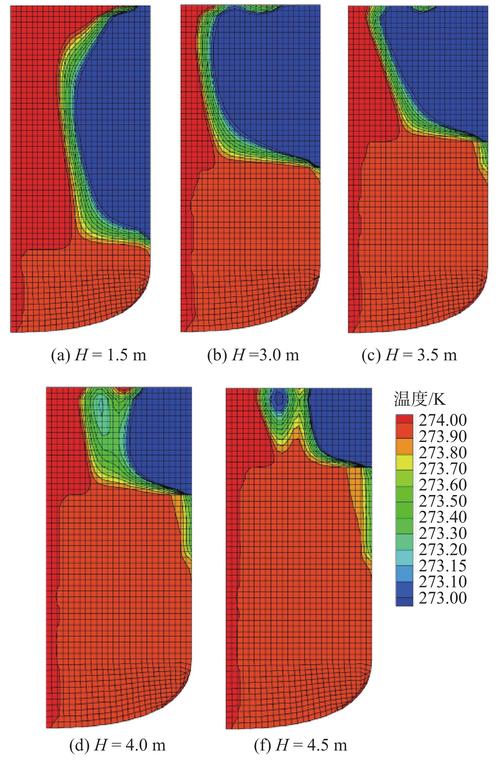

模具温度场有限元分析彩色云图
模具温度场有限元分析彩色云图

问:日常维护中,怎么判断冷却效率下降了?

答:看两样东西:一是成型周期的稳定度,如果同样参数下周期莫名延长,或者需要不断降低料温才能打满,很可能是冷却衰退了。二是产品质量的一致性,相同位置反复出现缩水或翘曲,别先调工艺,去测一下模具表面温度。一个红外测温枪千把块钱,能省你几十万废品损失。另外,定期做流量测试,记录每个水路的压差和流量,一旦偏离基线15%以上,就给我通水垢。

最后吐槽一句:冷却设计既是科学也是玄学。科学在传热和流体力学,玄学在你对模具“脾气”的把握。别等出了问题再拍大腿,现在就开始做冷却CFD仿真,花钱做预维护,你会回来感谢我的。✅ 模具设计,说到底,是跟热量打交道的艺术。

记住,好的冷却设计,能让模具活得更久,跑得更快。
