干机械这行十几年，一提表面处理，我脑子里不是词儿，是钱。实打实的学费。前段时间一个朋友，做通信腔体，铝合金件，阳极氧化完……整批货染得像迷彩服，客户直接堵厂门口。这事儿让我想起自己刚入行那会儿，一个跟头栽进去半个月工资。
表面处理这玩意儿，薄薄一层膜，藏着多少门道？不懂的人觉得就是泡一泡、喷一喷，懂的人——比如现在的我——知道里面全是雷。

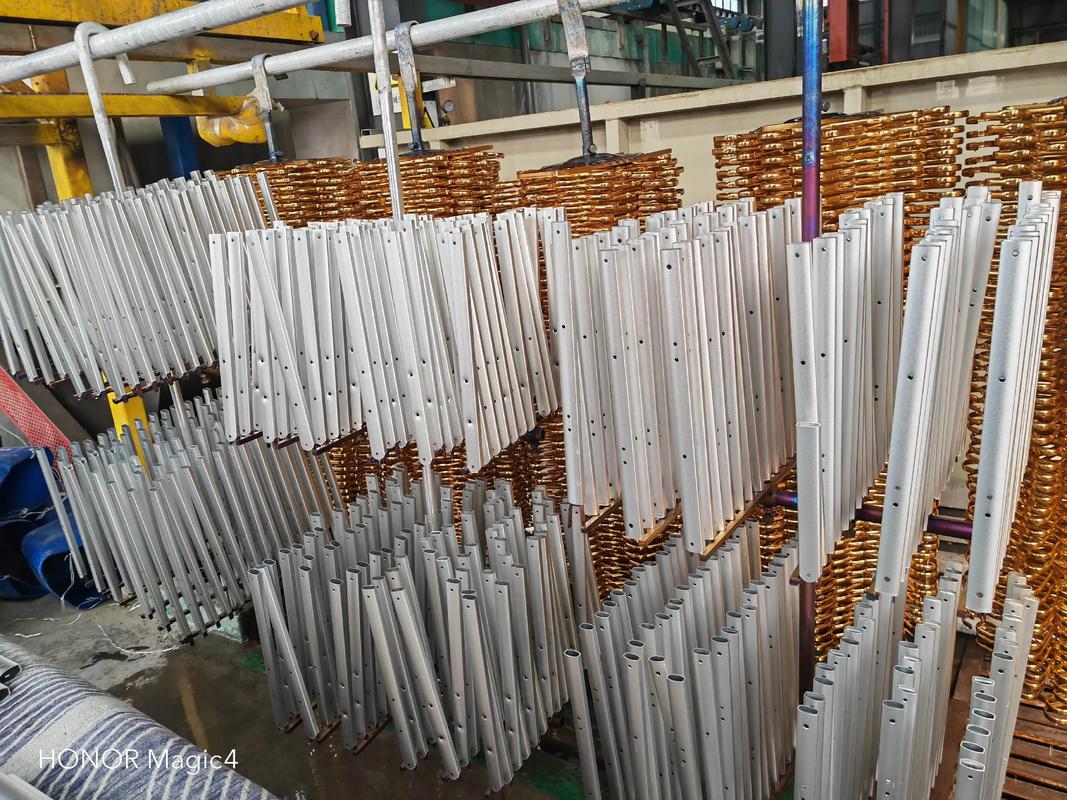

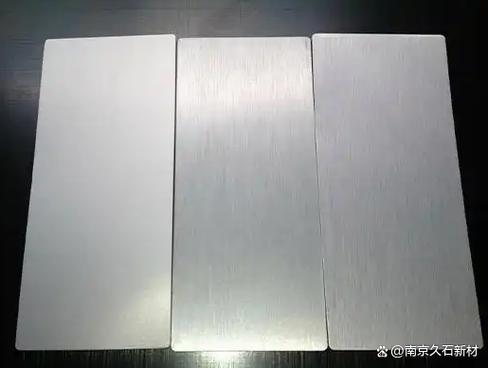

阳极氧化：不是泡一泡那么简单
咱们常说的阳极化，氧化膜真那么听话？开玩笑。槽液温度高两度，膜直接软得像鼻涕，一蹭就掉。电流密度稍微不对，膜厚差一半。最气人的是染色——同一缸出来，左边粉红，右边暗红，气得老师傅直骂娘。
我现在做批量件，绝对不敢省那点恒温控制的钱。以前图便宜，用个破加热棒，结果整批货报废，赔了客户十万多！前处理也是大坑。除油不彻底，阳极化膜根本长不上，起皮起泡，丑得没法看。
问：阳极氧化色差到底怎么控制？
答：说实话，这事儿真没法一劳永逸。我这些年总结下来，三样东西必须死磕：挂具导电均匀、槽液温度波动控制在±1℃，电流密度按工件面积精确算。还有啊，染色前一定要用纯水洗透，别省那三步水洗。不然色差就找你聊天了。
喷涂：好看不好用？聊聊防腐蚀
喷涂这工艺，行业里都在用，但我打赌一半人没搞明白——它主要防腐蚀，不是美容。很多人只关心漆膜颜色光泽，根本不管盐雾时间。我见过用普通环氧喷户外机柜，半年就锈得掉渣。后来换粉末喷涂，附加磷化前处理，盐雾轻松过500小时。
💡小建议：如果你做户外设备，一定问清楚供应商前处理工艺——磷化还是锆化？膜重多少？别只盯着颜色看。
问：喷涂前处理为啥总被忽略？
答：因为省钱啊，兄弟。喷砂除锈几十块钱，视觉上干净了，但油污残留你看不见。不彻底脱脂，涂层附着力就是笑话。我吃过亏：一批货海运到德国，涂层鼓泡，全退货。现在学乖了，要求供应商提供前处理线照片，不达标坚决不用。
新工艺：微弧氧化好在哪？
这几年，微弧氧化慢慢火了。尤其钛合金、镁合金件，表面硬度能到HV1000以上，防腐耐磨直接上档次。我试过给无人机支架做微弧，镀层比硬氧还猛，火花放电那声音听着都带劲。
不过成本是真高。电源设备贵，溶液要冷却，小批量根本划不来。但趋势在那放着，我估计再过三五年，这技术会大面积铺开，就跟当年硬氧一样。
❗提醒一句：微弧氧化前必须把工件边角倒钝，否则尖端放电烧蚀，直接缺肉。我就这么废过几个精密件，心疼得滴血。
表面处理这行，说起来都是泪。但说到底，技术不复杂，难的是细节和责任心。你糊弄它，它糊弄你钱包。现在有新工艺、新标准，比如ISO 10074: 2021，大家该查的查，该试的试，别光看网上视频就以为学会了。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理避坑指南：从阳极氧化到微弧氧化，我交过的学费 https://www.dachanpin.com/a/tg/58485.html
