Profibus/Profinet 工业通信实战:老炮儿心得与避坑指南

如果你还在用Profibus DP跑产线——别急着换。我见过太多人被‘Profinet才是未来’这句话忽悠,拆了还好好的DP网,花几十万升级,结果新问题一堆。不是我守旧,有些场合,铜线比网线靠谱得多。

Profibus DP总线敷设现场图
Profibus DP总线敷设现场图

但话说回来,Profinet也确实不是吃素的。去年给一个汽车焊接车间做整改,原先的Profibus网络三天两头掉站,最后发现根本不是协议的问题,是那个转接头被叉车撞歪了,屏蔽层断了。换成Profinet IRT后,同步精度直接干到31.25微秒,机器人轨迹那叫一个丝滑。所以别听销售瞎吹,没有最好的总线,只有合不合适。

一个老掉牙的误区:Profibus已经死了?

错。大错特错。你去随便哪个老牌钢铁厂看看,底下那些轧机、飞剪,跑的还都是DP。为什么?稳定啊!速率虽然只有12M,但实时性靠的是确定性DP循环,不是TCP/IP那种尽力而为。我碰到过一个案例,某化工厂用Profinet替换Profibus,结果因为交换机散热问题,每隔几天就随机丢包——诊断起来那叫一个酸爽。最后还是在关键联锁上留了一条DP硬线。所以,Profibus不是死,是分工不同了。

当然,如果你要做预测性维护,采集一堆振动温度数据,那绝对Profinet。它的带宽能把你想要的全塞进一个网口,而且OPC UA直接对接到云端,省掉一个网关钱。不过⚠️别忘了,网络安全随之而来。去年德国那事儿还记得吧?

问:老设备只有Profibus口,新系统上Profinet,怎么搞?

答:用代理!注意啊,我说的是PN/DP Coupler或者Link,不是简单的转换模块。有些便宜的转换器只能传循环数据,诊断和报警全给你吃了。我一般用西门子IE/PB Link,双向透明传输,连GSD文件都不用改。但有一点——响应时间会加长一个总线周期。如果你的工艺要求5ms以内,老老实实用背板总线直连,别折腾。

亲测!Profinet等时同步到底有多难调?

说实话,真想骂人。🤬 官方文档写得跟天书一样,什么‘发送时钟’、‘更新时间’、‘相位偏移’……我第一次调IRT,对着TIA Portal瞪了两天。最后明白一个道理:拓扑是关键。你如果用了非管理型交换机,或者哪个混蛋把拓扑连成环了,IRT直接不工作。必须严格按照线型或星型分配,而且每个设备的邻居信息都得配准。有一次我忘了勾选‘IRT on copper’,结果那个驱动器死活Sync不过,查线查了半天,最后想抽自己。

Profinet IRT网络拓扑配置界面截图
Profinet IRT网络拓扑配置界面截图

不过调通之后,成就感是真的有。看着16个伺服轴同步动作,声音像拉大提琴一样均匀,觉得前几天的熬夜值了。💡这里给个小技巧:先用普通RT模式把逻辑跑通,最后再切IRT,一步步来,别想一步登天。

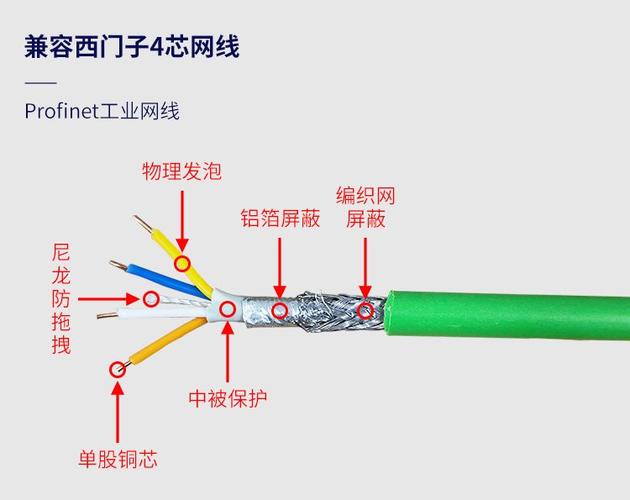

问:网线用的一般四芯电缆,能跑Profinet吗?

问:网线用的一般四芯电缆,能跑Profinet吗?
问:网线用的一般四芯电缆,能跑Profinet吗?

答:能跑,但你别跑太远。Profinet最低要求是CAT5e,但真正的工业环境,电磁干扰、油污、振动,必须用4芯双屏蔽工业以太网线。我见过用普通网线的,三个月后丢包率蹭蹭涨,查出来是水晶头氧化。建议买预制好的M12插头线,虽然贵点,省心。还有,屏蔽层接法要注意:两端都必须接到接地点,否则就是个天线!很多莫名其妙的闪断就出在这。

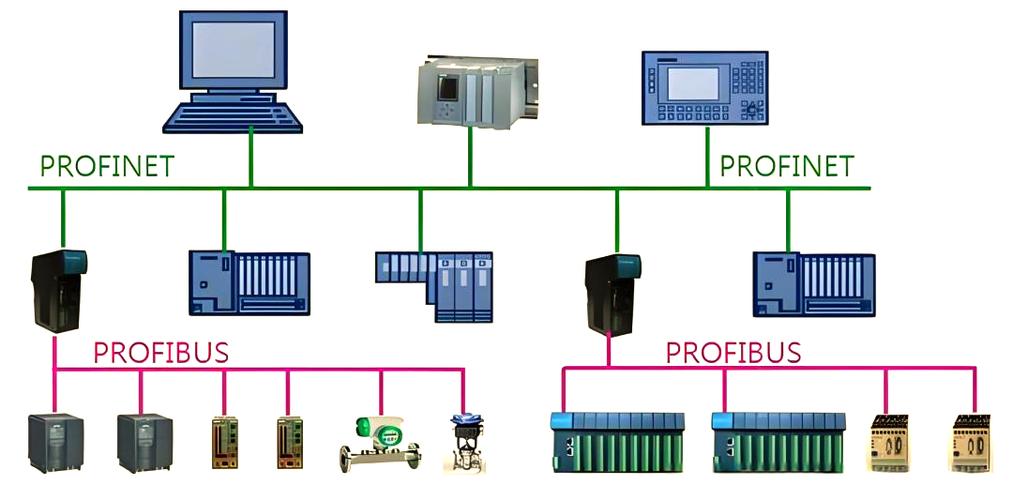

2025年了,Profinet能不能替代所有现场总线?

2025年了,Profinet能不能替代所有现场总线?
2025年了,Profinet能不能替代所有现场总线?

我的回答:暂时不能,但趋势明显。尤其是IO-Link的崛起,让传感器层也直接聊Profinet了。你想想,一个阀岛,以前要接几十根线到PLC,现在一根网线加一根电源,搞定。但问题是,现在工控安全大环境这么紧,一根网线通到底?如果有人插个笔记本…… 所以现在的Profinet方案都要加安全模块,或者用VLAN隔离。而且,有些危险区域(Zone 1/2),就算Profinet有本安型设备,成本还是比不过传统总线。所以,别一刀切,该用DP的地方继续用,该升级的也别犹豫,关键是——懂原理,会诊断。

最后说句掏心窝子的话:通信这玩意,七分靠安装,三分靠配置。再好的协议,线缆乱甩、接地乱接、拓扑瞎搞,都是白搭。好多‘Profinet不稳定’的锅,其实该让施工背。行了,今天就喷这么多,去调个IO模块先。
