Modbus协议解码:老派工控人的实战笔记

搞工控的,谁没被Modbus折磨过?它简直就是工业通讯界的活化石——1979年诞生,比我工龄都长。但直到今天,你去车间转一圈,PLC、仪表、变频器…一串串设备上,还是跑的这坨老代码。说实话,我入行第一个项目就是调Modbus RTU,那感觉,既单纯又暴躁。

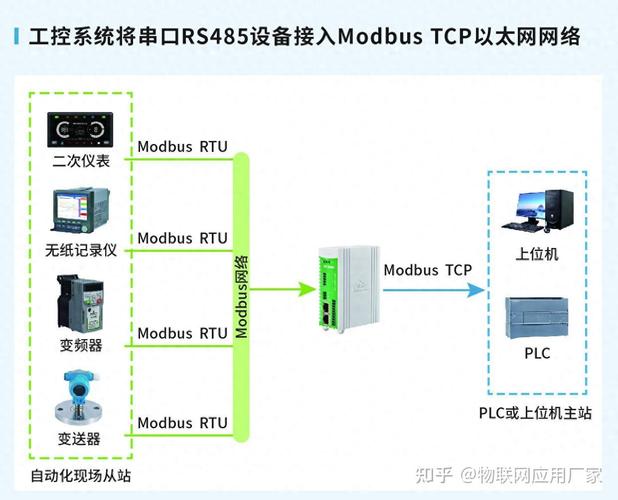

串口还是网线?RTU与TCP的前世今生

串口还是网线?RTU与TCP的前世今生
串口还是网线?RTU与TCP的前世今生

Modbus最初就是串口的产物,RS232/485,一主多从,九针头一插,9600波特率跑起来。后来以太网来了,工程师一看:哎,能在这个网上跑Modbus不?于是Modbus TCP应运而生——其实就是把RTU的报文,去掉CRC校验,塞进TCP包里。两者灵魂一样,但物理层和帧格式有差别。千万别以为RTU设备能直接接网线,你得有网关!我见过新手理直气壮地把RJ45插进串口转接头,然后问我为啥不通…💡

问:Modbus RTU和TCP到底哪个更可靠?
答:TCP自带重传和校验,理论上更可靠;RTU依赖CRC,但串口线缆干扰多,实际应用中反而需要额外谨慎。可靠性这事儿,得看环境。我在化工厂里,485总线拉几百米,不加中继器,信号掉得一塌糊涂——那种时候,你根本顾不上TCP还是RTU,先搞定物理层吧。

寄存器的迷魂阵

Modbus定义了四种数据区:线圈(Coil)、离散输入(Discrete Input)、保持寄存器(Holding Register)、输入寄存器(Input Register)。每个区都有独立编址,从0开始,但有的设备文档偏要写成40001、30001这样的“规范地址”,加上功能码区分。这下好了,初学者一看:咦,我要读40001,该用啥命令?

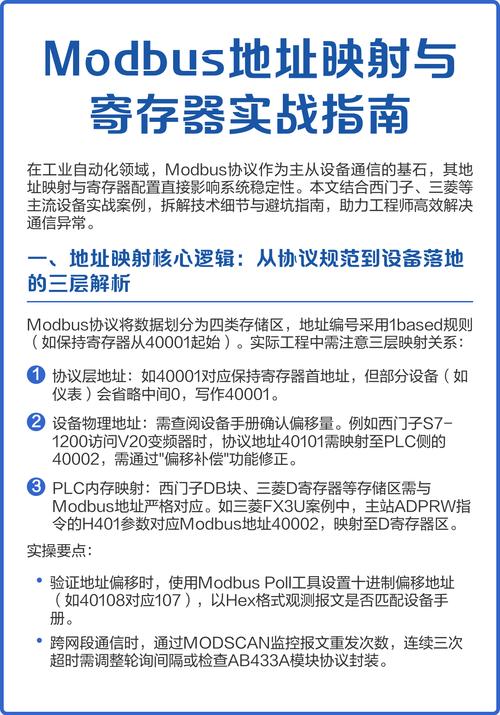

Modbus四种寄存器地址映射详解图
Modbus四种寄存器地址映射详解图

坑就坑在,实际报文里地址是从0开始的。比如你想读保持寄存器第一个地址,标准地址是0x0000,但文档上可能标40001。你的HMI软件里设置变量地址,到底是填0还是40001?不同软件处理方式不同,填错一个数,数据全乱。我曾经在一台上位机上折腾三个小时,最后发现是地址偏移了1。😠

问:如何避免寄存器地址的坑?
答:第一,仔细阅读设备手册,看清它的地址表示方式;第二,用Modscan或Modbus Poll这类工具,发个测试命令,看返回的是什么数据,反推实际地址;第三,永远用实际报文地址编程,别忘了减掉40001的偏移。记住一个原则:报文地址 = 寄存器编号 – 偏移量。例如保持寄存器编号40001,报文地址就是0。

血泪调试手册

调Modbus的日常:接好线,上电,配置参数,发送命令,然后——超时。你查遍波特率、数据位、停止位、校验位,全对!线也没接错,设备供电正常,可就是不通。这时候,多半是终端电阻在对你冷笑。尤其是长距离485网络,必须在线路两端并联120欧电阻,否则信号反射搞得波形乱七八糟,通信时断时续。

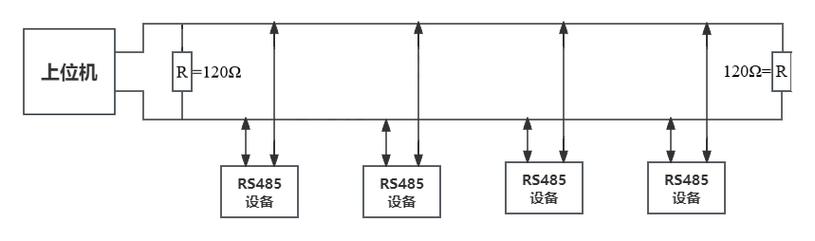

工业现场RS485总线终端电阻正确安装示例
工业现场RS485总线终端电阻正确安装示例

还有接地!都2024年了,我还见过因为共地不良,导致整个总线上设备随机掉线的案例。一台变频器启动,干扰进来,Modbus通信直接瘫痪。这种软故障查死人,示波器一抓波形,全是毛刺。❗

另外,半双工通信最怕碰撞。Modbus主从架构,主机一个一个轮询,正常情况下不会冲突。但如果你用多个主站,或者某设备自发响应(如一些仪表),立马就炸。解决方案?别偷懒,严格按照一主多从,别玩花活儿。

问:Modbus通信速度慢怎么办?
答:波特率能设多高就多高,但前提是线路质量可靠。115200bps在良好屏蔽的短线上没问题。还可以优化轮询策略,只读需要的数据,别整页整页地读取。对于TCP,保持长连接也能减少开销。但说实话,Modbus天生不是高速协议,也就几十毫秒的响应,着急的话换EtherCAT吧。

活下去,实用心法

说到底,Modbus能活四十多年,就是因为它简单、开放、成本低。在工业物联网时代,它甚至被包装成Modbus over MQTT,老树开新花。但你要用好它,得记住几点:

  • ✅ 理清物理层:RS485半双工,注意A/B线极性,别接反。
  • ✅ 终端电阻是信号终结者,更是救命稻草。
  • ✅ 地址偏移要一查到底,别想当然。
  • ✅ 功能码别搞错:01读线圈,02读离散输入,03读保持寄存器,04读输入寄存器,05写单线圈,06写单寄存器,15写多线圈,16写多寄存器。
  • ✅ 干扰是无形杀手,屏蔽层单端接地,电源隔离不能省。

别以为这些是老生常谈,每条背后都是无数工程师的加班夜。希望后来者少踩坑,多吃饭。
