人机界面（HMI）到底该怎么玩？

上周去一家汽配厂，技术员老张指着屏幕骂街：“这破HMI，点一下要等三秒，还不如二十年前的按钮！” 画面卡得我想笑，可笑着笑着就沉默了——咱们搞工控的，谁没被烂界面坑过？

人机界面（HMI）这玩意儿，真不是买个触摸屏往PLC上一挂就完事了。这几年工业圈卷得厉害，IP65、多点触控、边缘计算全往上怼，但用户体验反而开倒车。说实话，我入行那会儿，HMI就是个数码管加一排薄膜按键，操作工闭着眼都能按。现在呢？满屏花里胡哨的3D流程图，找个急停按钮得眯着眼找半天。

所以这篇文章不谈虚的，就聊聊我踩过的坑，和一些让你拍大腿的真相。

HMI的“进化”还是“退化”？

2015年我参与过一个产线改造，把老式按钮台换成某国际大牌的15寸触摸屏。领导觉得倍儿有面，结果上线当天就崩了——操作工戴着防静电手套，电容屏死活不响应。后来硬是加了个电阻屏外框，丑得跟补丁似的。你说这算不算“技术倒退”？

不过话说回来，HMI的进步也是实打实的。从单色文本到矢量图形，从本地报警到云端推送，现在连AR叠加指引都出来了。问题是，厂商总爱吹“功能强大”，却忘了谁在用。穿防尘服的妹子、满手油污的维修工、戴老花镜的班组长……他们需要的不是酷炫，是**秒懂**。

有一个数据让我挺意外：西门子去年调研显示，近40%的产线停机居然和HMI误操作有关。不是机器坏了，是人被界面搞懵了。这就引出第一个痛点——HMI到底该怎么选型？

问：工厂里原有的按钮控制柜还能用，有必要升级成触摸屏HMI吗？
答：这个问题我被问过不下百次。这么说吧，如果产线流程固定、操作员习惯按键、环境粉尘大，我反倒建议**保留物理按钮**。不是反对技术进步，是怕好心办坏事。去年一家水泥厂非要上全触屏，结果粉尘堵住屏缝，三个月屏就报废了。但如果是多品种小批量生产，需要频繁切换配方，那HMI的优势就出来了——参数一键下发，不用满柜子找拨码开关。所以答案不是非黑即白，得看你**现场工况**和**操作频次**。另外，如果上HMI，强烈推荐带**物理急停按钮**的版本，别把安全全押在触摸屏上，血泪教训！

好HMI不是画出来，是“聊”出来的

我见过最离谱的设计：某设备商的HMI主界面居然用了公司CEO的签名当背景，操作按钮挤在角落。这哪是工业界面，分明是个人崇拜展板。搞HMI，最忌讳的就是工程师关起门来自嗨。你得蹲在产线边，看操作工怎么按、怎么骂、怎么绕开你的“精心设计”走捷径。

举个例子，报警列表默认按时间倒序排列，可维修工老李每次都手动改成正序，因为他习惯“从最早的问题开始排查”。就这么个小习惯，几行代码就能解决，可是没人问他。后来我们改成可配置排序，老李乐了，排查时间省了三分之一。就这么神奇。

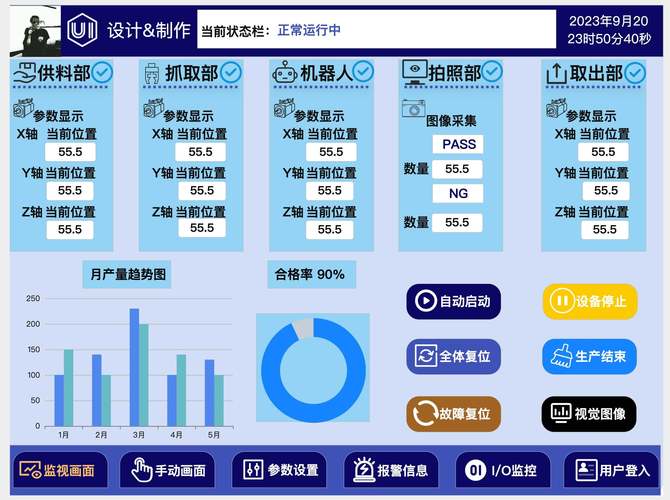

现在流行“以用户为中心的设计”，但工业场景里，用户不仅是操作工，还有维修、工艺、甚至厂长。他们想看的数据截然不同。所以，好的HMI架构一定是**角色化视图**：操作员只看到启停、参数；维修工能看到诊断、历史；管理层直接投向KPI。别把所有信息堆在一页，那是懒政。

再爆个料：某大厂推的“智能HMI”能预测设备故障，听起来牛吧？可实际用起来，预测准确率只有60%，三天两头误报，最后操作工直接把喇叭线拔了。你看，技术不成熟时，过度炒作反而害人。所以选HMI软件时，别被“AI”、“数字孪生”这些词唬住，先看**通讯协议全不全**、**脚本开发是否开放**、**远程维护卡不卡**。这些才是天天要打交道的。

问：HMI的Web化、移动化是趋势吗？用手机平板操控靠谱吗？
答：趋势肯定是趋势，但靠谱程度得打个问号。我测试过至少五款移动端HMI方案，延迟普遍在200毫秒以上，紧急停车谁敢用？不过用于**监控和报警推送**倒是极好的。尤其现在很多工厂上夜班只有几个人，通过微信或APP收故障通知，能省不少巡检腿力。但这里有个大坑：网络安全。去年有家食品厂HMI暴露在公网，被勒索病毒搞瘫了三天。所以如果要玩移动访问，务必走VPN + 身份认证 + 操作日志，千万别图省事直接端口映射。另外，手机屏幕小，别把原界面直接缩放，要重新设计**移动端专用UI**，只保留最关键的数据和按钮，否则就是灾难。

那些年我踩过的协议与扩展性坑

早期玩HMI，Modbus RTU一统江湖，简单粗暴。现在呢？EtherCAT、PROFINET、OPC UA……协议多到能开博物馆。很多设备自带的HMI软件只支持自家协议，你想接个第三方仪表？先交五千块驱动授权费，恶心得很。

所以选型时，我格外看重**通讯扩展能力**。现在主流做法是软PLC+HMI一体机，直接跑Codesys或者自家Runtime，这样底层通讯自由度大很多。再就是OPC UA，真心值得大力推，跨平台数据互通，把MES、SCADA、云平台串起来轻松很多。

但别高兴太早。OPC UA的TLS加密吃资源，低端ARM屏跑起来分分钟死机。我一般建议：**关键控制走实时总线，管理数据走OPC UA**，两层架构分开，互不干扰。最近试了试TSN(时间敏感网络)，似乎有搞头，等成熟了再细说。

还有个容易被忽视的点：HMI的**历史数据存储与查询**。很多人只关注实时显示，等真要查三个月前的某次停机原因，发现SD卡早就满了，数据覆盖得一干二净。现在我会要求HMI至少支持数据库直连（比如MySQL），或者自动转存到NAS。数据就是黄金，丢了等于白干。

问：老旧设备改造，想加HMI但PLC太老没通讯口，有救吗？
答：这种情况我遇多了，简直家常便饭。只要PLC还能跑，就有办法。一是用**通讯转换模块**，比如串口转以太网，把老掉牙的编程口转成Modbus TCP；二是加一个**边缘网关**，直接采集PLC的I/O点或者通过编程端口轮询数据，再转发给HMI。不过这种方式会有延迟，控制不行，监控足够。成本也不高，几百到几千块。最极端的一次，我们给一台八十年代的继电器控制柜装了HMI——是的，用微型PLC把继电器触点信号采集上来，再传给触摸屏。操作工看到复古的“数字化界面”都惊了。所以，没有绝对的废铁，只有懒死的工程师！

最后的碎碎念

写了这么多，其实就一句话：HMI本质是**人与机器的对话**，别把天聊死。别炫技，别偷懒，多去现场听听骂声。骂得越狠，改进越快。

现在有些国产HMI做得真不赖，性价比吊打进口货，比如某深圳企业的Linux屏，脚本开放，社区活跃，几百块就能玩转。当然稳定性还得长期验证，但至少让中小企业多了选择。高端市场还是西门子、倍福的天下，不过差距在缩小。竞争是好事情。

未来HMI会怎样？我猜是**去界面化**。手势控制、语音交互、AR眼镜……也许哪天操作工走进车间，戴着眼镜就能看到每台设备的虚拟面板，张嘴说“2号机降温5度”就执行了。那时候我们再回头看今天的触摸屏，会不会像今天看旋钮一样怀旧？谁知道呢。

完。
